航空燃气涡轮发动机风扇叶片结构设计

　　在航空燃气涡轮发动机与地面重型燃气轮机的前端进气段，风扇叶片是直接决定整机进气效率、推力输出水平与运行噪音表现的核心旋转部件，不同于普通民用通风扇的薄型叶片设计，这类动力装置配套的风扇叶片需要在高转速、高进气负荷、宽温度变化区间的工况下长期稳定工作，因此从叶型曲面到轮毂连接结构的每一处设计细节，都需要匹配整机的气动性能要求与结构强度标准。从实际应用场景来看，大涵道比航空涡扇发动机的单级风扇可贡献整机70%以上的推力输出，地面燃气轮机的进气风扇则直接决定压气机段的进气流量与压缩效率，叶片的气动外形设计偏差，会直接导致整机推力不足、燃油消耗率上升，甚至在高速旋转时出现气流分离引发的喘振故障。

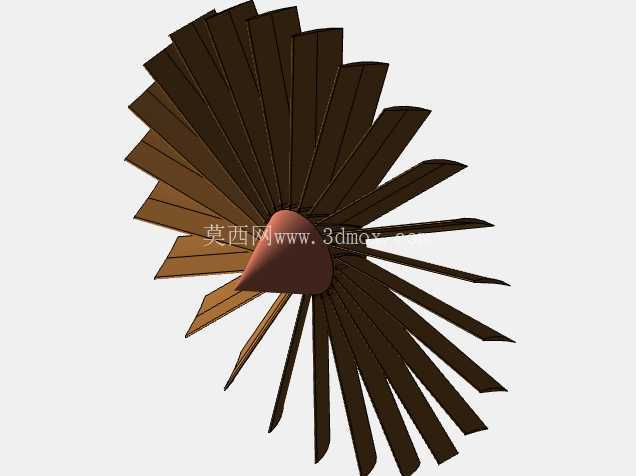

　　这类叶片的叶身采用变截面扭转型面设计，从叶根到叶尖的翼型弦长、安装角、厚度分布均呈现连续渐变特征，叶根位置厚度更大，用于承载高速旋转产生的巨大离心拉力，同时匹配轮毂的安装定位结构，叶尖位置厚度更薄，翼型弯度经过气动优化，能够在高速旋转时将进入进气道的空气均匀分流，一部分气流进入外涵道直接产生推力，另一部分气流进入核心机压气机段参与后续的压缩燃烧过程。在设计过程中，首先需要结合整机的涵道比、设计转速、目标推力值确定风扇段的总进气流量，以此倒推单级风扇的叶片数量、叶尖直径与轮毂比参数，图中这款叶片的轮毂采用锥形整流结构，能够减少进气进入轮毂区域的流动阻力，避免轮毂位置产生气流涡旋造成的能量损失，叶片沿轮毂周向均匀排布，相邻叶片之间的流道宽度经过精确计算，既保证足够的进气通流面积，又能让气流在流道内完成初步的动能提升与压力预压缩。

　　从安装边界来看，这类叶片的叶根通常采用燕尾型或枞树型榫头结构，与轮毂轮盘上的榫槽实现过盈配合安装，能够在高转速下将叶片承受的离心载荷均匀传递到轮盘结构上，避免应力集中导致的结构失效，叶尖与发动机机匣之间需要预留合理的冷态间隙，既要防止工作状态下叶片受热伸长、旋转振动时与机匣发生碰磨，又要避免间隙过大导致叶尖漏气损失，降低风扇的做功效率。在功能特性层面，优化后的叶片型面能够有效降低气流流过叶身时的附面层分离概率，减少气流脉动产生的宽频噪音，这也是现代大涵道比发动机能够满足机场噪音管控标准的关键设计点之一，同时叶片的扭向设计能够让不同半径位置的叶型截面都处于最佳攻角范围，在不同飞行马赫数、不同转速工况下都能保持较高的气动效率，避免非设计工况下的性能骤降。

　　不同于压气机后端的高压级叶片，风扇叶片的工作温度相对更低，但需要承受更大的外物冲击风险，比如跑道上的砂石、高空的飞鸟撞击，因此叶身的结构强度设计需要满足相应的抗冲击标准，在保证气动外形的前提下，叶身的厚度分布、材料铺层方向（针对复合材料叶片）都需要经过多轮冲击仿真与迭代优化，确保在遭遇规定等级的外物冲击时不会出现叶片断裂、掉块的严重故障。在三维建模过程中，需要先通过气动计算得到各个叶高截面的翼型坐标点，再通过曲面放样生成连续光滑的叶身实体，叶身与轮毂的连接位置需要做圆角过渡处理，减少连接处的应力集中系数，同时要对叶片的质量分布做精确配平，确保整圈叶片安装后轮盘的动平衡精度满足高转速旋转的要求，避免运行时产生过大的振动载荷传递到发动机的支撑轴承与机匣结构上。很多刚接触动力部件设计的工程师容易忽略叶片安装角的周向一致性误差，实际上单叶片的安装角偏差超过0.5度，就会导致整级风扇的气动效率下降2%以上，同时会引发阶次振动，大幅缩短叶片的疲劳寿命，因此在建模阶段就需要对叶片的定位基准做严格定义，确保加工、装配环节能够精准复现设计的安装角度。另外，叶片前缘的小圆半径设计也十分关键，前缘过尖会导致抗外物冲击能力下降，在砂石磨损后很容易出现气动性能衰减，前缘过钝则会增加气流的激波损失，降低高亚音速工况下的风扇效率，需要结合实际使用场景的工况要求做权衡设计。
