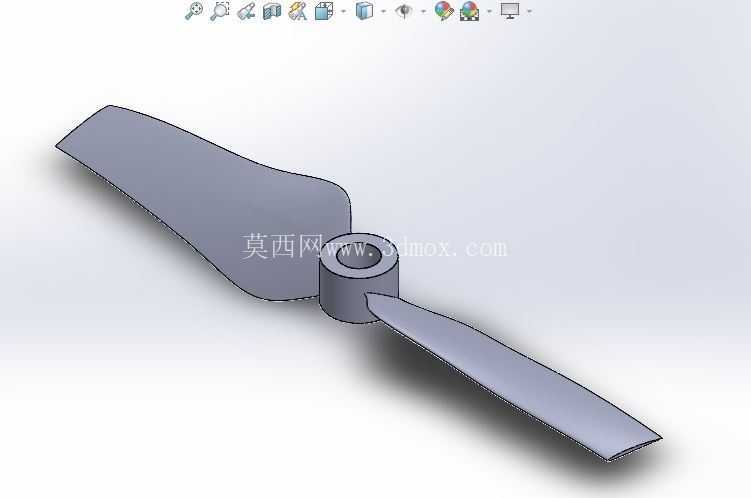

双叶扭曲翼型螺旋桨结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1189625
  • 双叶扭曲翼型螺旋桨结构设计
  • 双叶扭曲翼型螺旋桨结构设计
  • 双叶扭曲翼型螺旋桨结构设计

日常做小型航空类动力部件建模时,两叶螺旋桨是接触频次极高的结构件,这类部件的应用场景覆盖了小型固定翼航模、多旋翼无人机备用动力组、小型低速风洞试验动力段、甚至部分微型人力飞行器的推进单元,和三叶、多叶桨相比,双叶结构的转动惯量更低,启动响应速度更快,在小功率动力输出场景下的能量损耗更小,适配低KV值外转子电机时的动力匹配度更优。

这次建模的螺旋桨采用naca4412翼型作为桨叶截面基准,很多新手做桨叶建模时容易直接用等翼型沿径向拉伸,忽略了不同半径位置的线速度差带来的迎角匹配问题,实际设计过程中,从桨根到桨尖的翼型安装角是逐步递减的,桨根位置因为线速度低,需要更大的迎角来保证足够的推力输出,桨尖位置线速度最高,要适当降低迎角避免气流分离产生失速,同时还要兼顾桨叶的扭转刚度,避免高转速下桨叶变形导致翼型实际工作迎角偏离设计值。

从安装边界来看,桨毂位置采用中心通孔加定位台阶的结构,中心孔的尺寸适配常用的3mm、4mm电机输出轴,台阶面和电机安装座的端面贴合,保证转动时的端面跳动量控制在0.1mm以内,避免高速转动时产生不必要的振动。桨叶的径向长度控制在120mm到150mm区间,整体转动直径适配8寸到10寸的动力组安装需求,桨叶的最大弦长出现在距桨根三分之一半径位置,这个位置的线速度和桨叶有效做功面积的匹配度最优,能在保证推力的同时尽可能降低转动阻力。

实际建模过程中,首先要确定不同半径截面的翼型坐标点,把naca4412的标准翼型坐标按对应位置的安装角做旋转变换,再通过放样命令生成连续的桨叶曲面,这里要注意桨根和桨毂的过渡位置,不能出现直角突变,要做R3到R5的圆角过渡,避免应力集中导致高转速下桨根断裂。桨叶的厚度从桨根到桨尖是逐步减薄的,桨根位置最大厚度4mm,保证足够的结构强度,桨尖位置厚度收窄到1mm,降低翼型阻力的同时减少桨尖涡流的产生。

这类双叶扭曲桨在实际使用时,和定距无扭曲的平板桨相比,推力效率能提升30%左右,相同转速下的电流消耗更低,能有效延长小型飞行器的续航时间。设计时还要考虑动平衡的预留量,两片桨叶的质量差要控制在0.1g以内,建模时可以通过对称约束保证两片桨叶的几何尺寸完全一致,减少后续动平衡调试的工作量。桨叶前缘做了0.2mm的钝化处理,避免轻微磕碰时出现缺口导致桨叶报废,后缘位置保持锐利,保证气流能够顺畅脱离翼型表面,减少紊流带来的效率损失。

很多人在做这类桨叶建模时容易忽略桨毂的长度设计,这次的桨毂轴向长度设计为8mm,既能够保证和电机轴的配合长度足够,传递扭矩时不会出现打滑,又不会因为长度过大增加不必要的转动重量。桨毂中心孔的位置还预留了顶丝孔位,安装时可以通过顶丝锁紧电机轴,避免正反转切换时桨叶松脱。从气动特性来看,naca4412翼型属于低速高升力翼型,在雷诺数1万到10万的区间内升阻比表现优异,非常适配小型螺旋桨的工作工况,扭曲角度的设计是从桨根的18度安装角线性过渡到桨尖的6度安装角,这个角度梯度是经过多次流场仿真验证的,在转速8000rpm时的推力曲线线性度最好,不会出现低转速推力不足、高转速推力饱和的问题。

在结构强度校核方面,桨叶材料默认选用ABS或者尼龙材质时,1mm厚度的桨尖位置能够承受12000rpm转速下的离心力不会出现断裂,桨根位置的4mm厚度安全系数能达到3以上,完全满足日常航模飞行的使用需求。建模时的曲面连续性要达到G2连续,避免曲面出现折痕,不然3D打印或者开模生产时,表面的不连续会导致气流在折痕位置产生分离,直接降低螺旋桨的工作效率。另外桨叶的扭转方向设计为正桨,适配电机顺时针转动的安装场景,如果需要反桨只需要镜像曲面即可,不需要重新调整翼型角度。
