两轮车用燃油供给喷油器结构设计

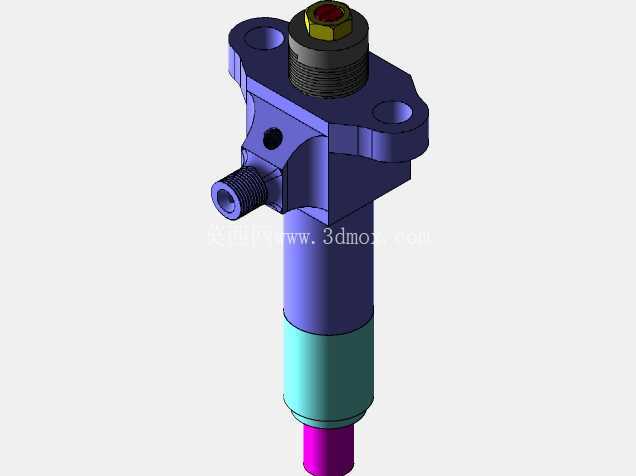

这款喷油器的三维结构设计，核心面向小排量两轮车的燃油供给系统需求，在日常通勤类踏板、跨骑车型的动力单元中，承担燃油精准喷射、雾化混合的核心功能。从实际装车场景来看，这类部件直接安装在发动机气缸盖的对应安装位，上部通过法兰定位，侧部接口接入高压燃油管路，下端喷嘴伸入进气道或燃烧室附近，工作时根据发动机工况匹配的喷油脉宽，将加压后的燃油以适宜的锥角雾化喷出，与进气气流充分混合后进入气缸参与燃烧，直接影响整车的动力输出平顺性、燃油消耗水平以及尾气排放指标。

从结构设计的细节来看，上部的双安装孔法兰采用对称布局，安装孔的中心距、法兰贴合面的平面度公差都做了对应约束，保证装车后密封可靠，不会出现漏气、渗油的问题；顶部的六角锁紧结构配合密封垫圈，用于调整喷油器的安装伸出长度，同时锁紧内部的调压组件，保证喷油开启压力稳定在设计区间内。侧部的外螺纹燃油接口做了退刀槽结构设计，方便高压油管的旋合安装，接口内部的进油道做了圆弧过渡，减少高压燃油流动过程中的压力损失，避免局部涡流带来的供油波动。

主体柱身采用阶梯轴式的外形设计，不同直径段分别对应内部的滤芯腔、调压弹簧腔、针阀偶件腔，各腔室之间的同轴度公差控制在合理范围内，保证内部运动件的动作顺畅，不会出现卡滞问题。下部的不同色段分别对应密封段、喷嘴段，其中青绿色段为O型圈安装位，设计了对应的环槽结构，装配O型圈后可以实现与气缸盖安装孔之间的径向密封，隔绝燃烧室的高温燃气窜入喷油器内部，同时避免燃油泄漏到发动机舱内；最下端的喷嘴部分做了收窄设计，喷孔的角度、数量经过匹配，保证雾化后的燃油能均匀分布在进气气流中，不会出现油束碰壁导致的湿壁问题，减少积碳生成的概率。

在安装边界的尺寸控制上，整体轴向长度适配两轮车气缸盖的紧凑安装空间，不会与周边的气门室盖、进气管路产生运动干涉；法兰面的厚度经过校核，既保证安装压紧后的结构强度，不会在长期振动下出现法兰变形，又不会过度占用气缸盖上部的布置空间，给周边的线束、油管留出足够的装配间隙。内部的流道设计充分考虑了小排量发动机的供油特性，在怠速、小负荷工况下，燃油喷射的雾化粒度足够细，保证空燃比控制精准，避免怠速抖动；在大负荷加速工况下，燃油通过量足够，不会出现供油不足导致的动力迟滞问题。

从结构可靠性的设计角度，所有转角位置都做了圆角过渡，避免应力集中，应对两轮车行驶过程中持续的路面振动、发动机运转带来的高频振动，不会出现结构疲劳开裂的问题；各配合面的尺寸公差经过匹配，内部针阀偶件的配合间隙控制在微米级，既保证针阀往复运动的灵活性，又能实现高压燃油的密封，不会出现内部泄油导致的喷油压力下降问题。这类喷油器的设计不需要复杂的外部支撑结构，直接通过法兰双孔固定即可完成装配，售后维护时拆卸也比较方便，只需要松开固定螺栓、拔下燃油管就可以整体取出，方便清洗或者更换，适配两轮车售后维修的简易操作需求。
