共轴双旋翼玩具直升机结构装配设计

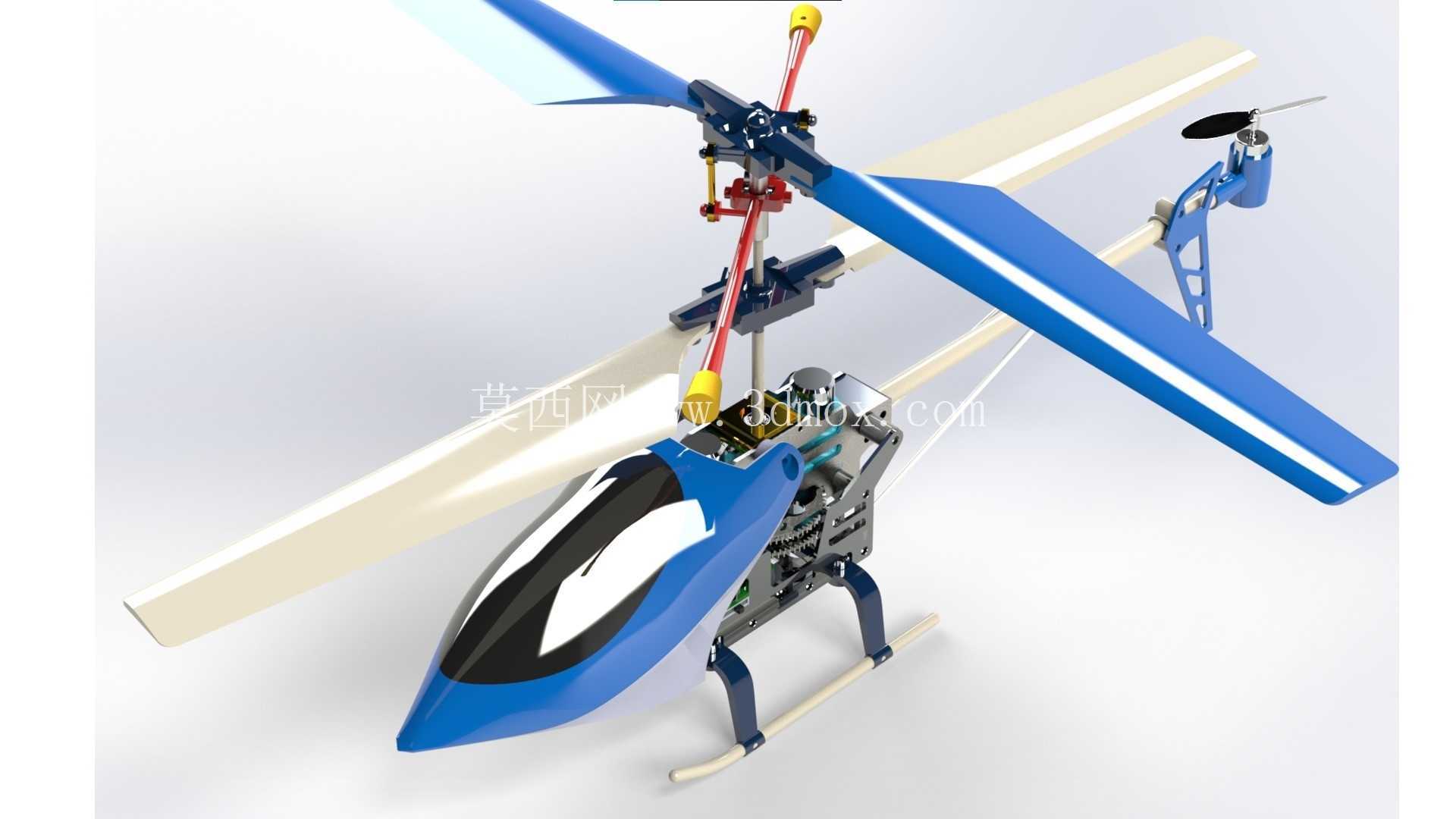

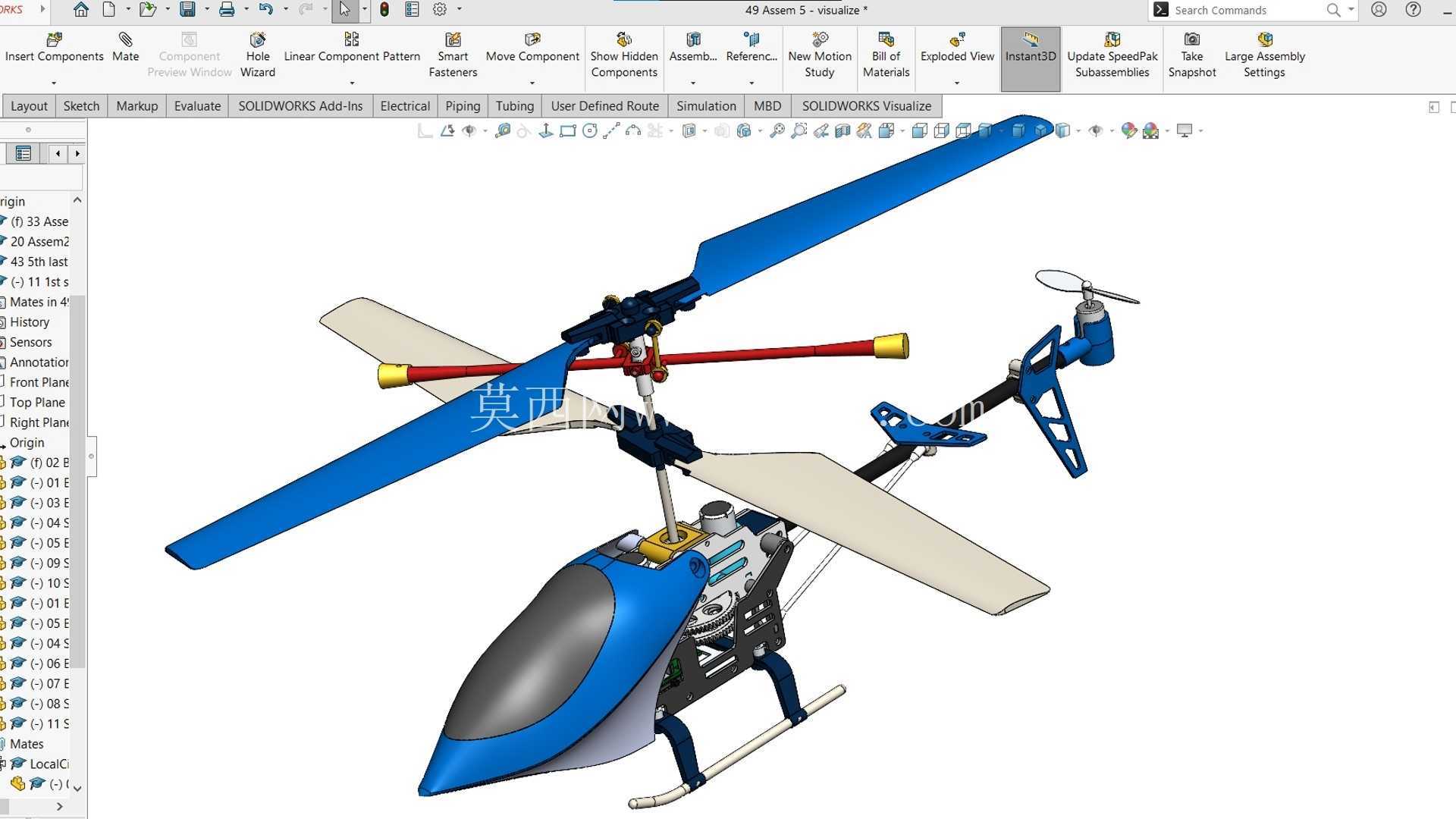

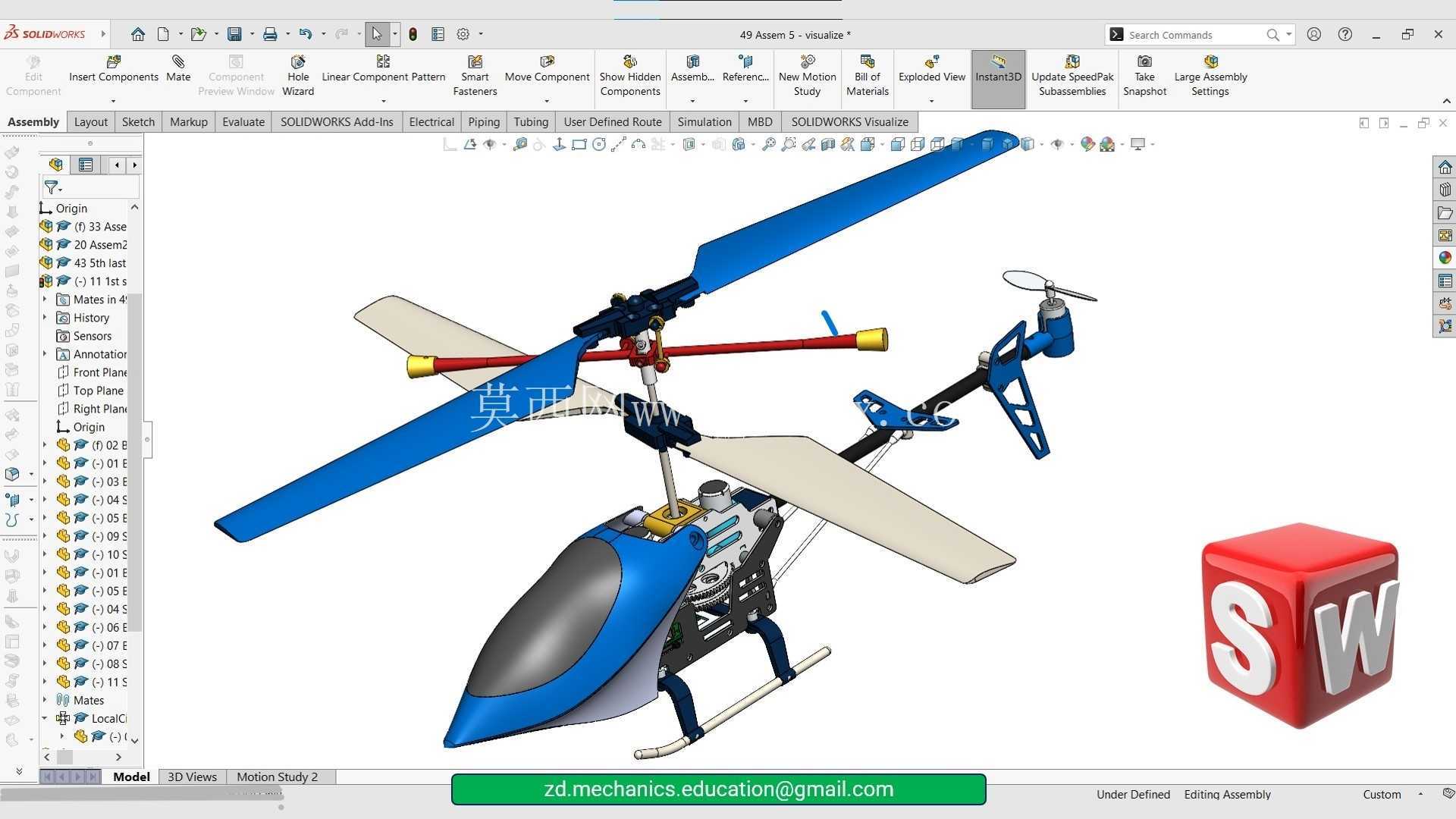

　　主旋翼桨叶采用翼型截面设计，在低转速下即可获得足够升力，适配小型直流驱动电机的动力输出特性，旋翼头位置设置有倾斜盘操纵机构，可通过连杆传递舵机动作，实现前后、左右方向的飞行姿态调整，满足基础的航模操控需求。尾杆末端设置有小型平衡翼组件，可在飞行过程中辅助稳定航向，降低操控难度，适配入门玩家的操作水平。起落架采用滑橇式结构，通过两处连接点固定在机身底部框架上，弧形支脚可在降落时吸收冲击能量，避免硬着陆时机身内部传动组件、电子元件受冲击损坏，起落架的跨度设计经过匹配，静态放置时机身重心落在两支脚的支撑范围内，不会出现侧翻问题。这套共轴双旋翼玩具直升机的结构设计，核心面向消费级遥控航模的民用娱乐场景，可覆盖室内小范围飞行、青少年航模教学演示、入门级航模玩家日常操控练习等实际使用需求，整体结构在满足轻量化飞行要求的前提下，兼顾了组装调试的便捷性与日常轻度使用的结构可靠性。从功能特性来看，该结构采用共轴反转双旋翼布局，上下两组旋翼反向旋转抵消反扭矩，无需额外设置尾桨结构即可实现航向稳定，相比常规单旋翼带尾桨的玩具航模，能有效缩小整体机身尺寸，降低室内飞行时尾桨碰撞障碍物的损坏概率。

　　从设计思路层面，整套结构采用模块化拆分逻辑，将机身主框架、旋翼头组件、倾斜盘连杆、尾杆组件、起落架、机头整流罩分为独立的装配单元，每个单元的连接位置都设置有明确的定位止口，组装时可快速对齐安装位置，降低装配误差。机身主框架采用板材拼接结构，预留有电机、舵机、电池、控制电路板的安装位，各电子元件的安装边界都做了尺寸适配，常规尺寸的1S锂电池、2g微型舵机、有刷直流电机均可直接装入对应位置，无需额外修改结构。旋翼与旋翼夹的连接位置设置有铰接结构，飞行过程中桨叶可在小范围内挥舞，抵消飞行时的不平衡力矩，降低机身振动水平。

　　机头整流罩采用流线型曲面设计，在降低飞行风阻的同时，将机身前部的传动齿轮、电机等部件完全包覆，避免飞行过程中异物卷入传动机构造成卡滞。从安装边界与尺寸适配来看，整套结构组装完成后，主旋翼旋转直径控制在200毫米级别，机身总长度（含尾杆）约250毫米，整体重量可控制在50克以内，适配室内小空间飞行的尺寸要求。各传动部件之间的配合间隙经过合理设置，齿轮啮合间隙控制在0.1-0.2毫米区间，既不会因间隙过大造成传动打齿，也不会因间隙过小导致转动卡滞、增加动力损耗。旋翼连杆的长度可通过端部的调节扣进行微调，组装时可根据实际装配情况调整倾斜盘的初始水平度，保证旋翼旋转时的动平衡达标，减少飞行时的异常振动。

　　尾杆与主框架的连接位置设置有加强筋结构，可承受轻度碰撞时的冲击力，避免摔落时尾杆断裂。整套结构的零件拆分充分考虑了小批量生产的工艺性，大部分结构件可采用注塑工艺成型，传动齿轮、旋翼夹等受力较小的部件可采用轻质工程塑料制作，在保证结构强度的前提下尽可能降低整机重量，提升飞行续航时间。在实际装配调试过程中，需先将主传动齿轮组预装在机身框架内，确认电机齿轮与主齿轮的啮合间隙合适后，再依次安装旋翼头、倾斜盘、连杆组件，最后安装尾杆、起落架与整流罩，调试时需先确认双旋翼的旋转方向相反，再调整连杆长度保证倾斜盘在中立位置时保持水平，避免飞行时出现自旋、侧偏等问题。
