暖通空调风道CFD流场分析用减速器结构

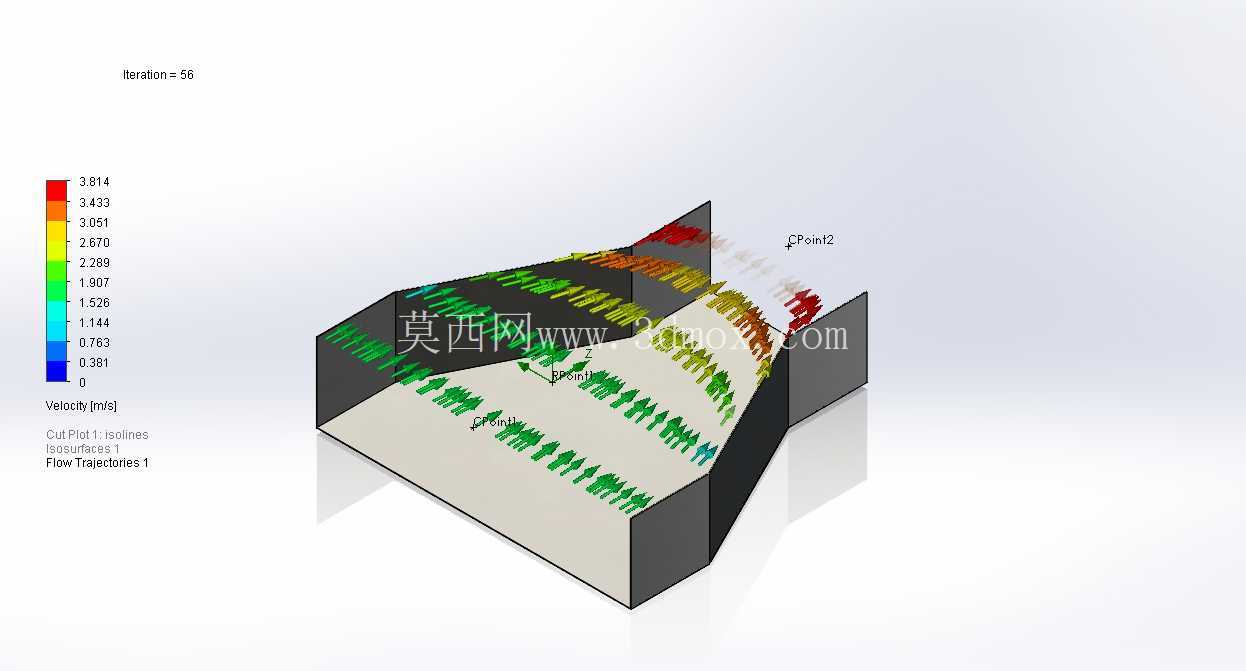

　　从结构设计逻辑来看，这款减速器采用了渐扩式的流道型线设计，没有采用常规的直边斜切变径方案，而是结合CFD流场迭代结果对流道内壁的曲率做了连续优化，从图中的流场迹线分布可以看到，气流经过整个变径段时，速度梯度变化均匀，没有出现局部流速骤升或者回流的区域，不同颜色的速度云图对应从入口到出口的流速衰减过程，绿色区域代表设计工况下的主流流速区间，红色区域的局部高速区被控制在流道中心位置，不会直接冲刷壁面引发振动噪声。在商用建筑暖通系统的风道设计环节，变径段的气流组织合理性直接决定整个送风系统的能耗与末端送风均匀性，这款针对HVAC系统配套的减速器结构，核心作用是实现不同截面尺寸风道的平顺过渡，避免风道截面突变引发的局部涡流、气流啸叫与压损陡增问题，很多现场施工中常采用直角变径的简易处理方式，看似加工便捷，实际运行中会在变径位置形成大面积滞流区，不仅增大风机的输出负载，长期运行还会在滞流区积灰，滋生霉菌影响送风空气质量。

　　在实际工程应用中，这类减速器通常安装在空调机组出风口与主送风风道的衔接位置，或是主风道与支风道的分流节点，安装时需要注意进出口的法兰对接边界，入口端匹配小截面的机组出风口，出口端对接大截面的主风道，安装边界需要预留至少1.5倍出口当量直径的直段距离，避免下游弯头、三通等构件的流场扰动反向影响变径段的整流效果，如果安装空间受限无法预留足够直段，还可以在减速器出口端配套加装导流叶片，进一步梳理出流的气流均匀度。

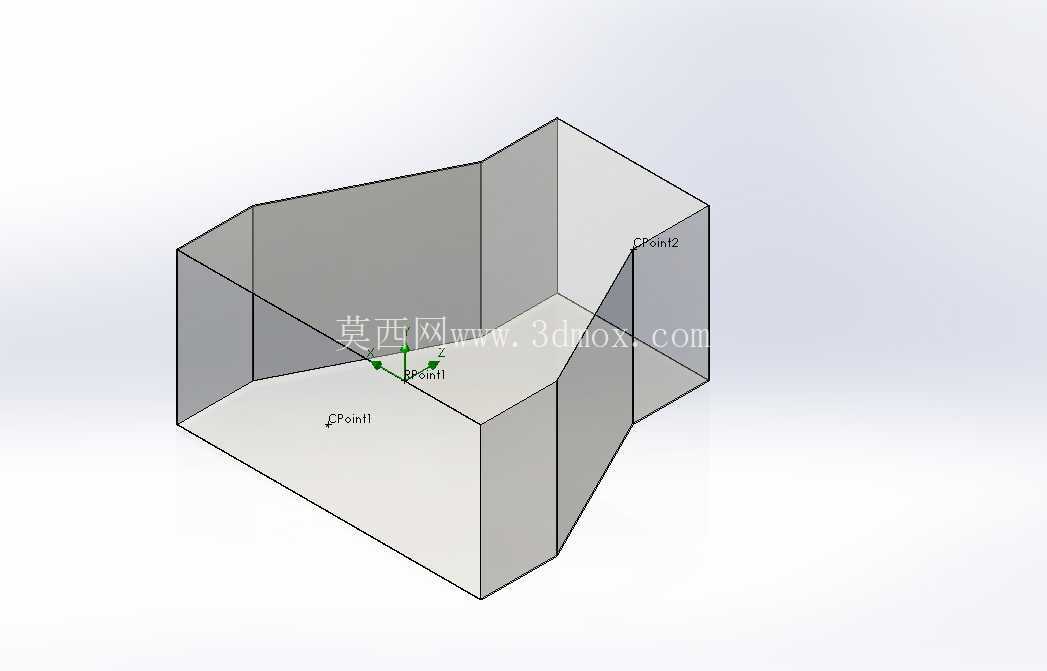

　　从结构尺寸设计来看，整个减速器的扩张角控制在CFD仿真验证的合理区间内，避免扩张角过大导致气流与壁面脱离，也不会因为扩张角过小造成整体结构长度过长，浪费吊顶内的安装空间，流道的侧壁过渡曲面做了相切连续处理，没有折线拐点，从根源上减少了气流在壁面处的附面层分离概率，很多设计人员在做风道变径时容易忽略附面层分离的影响，实际运行中分离区会产生周期性的压力脉动，不仅带来低频噪声，还会传递到风道壁面引发整个管路系统的振动，严重时甚至会影响吊顶内的其他管线稳定性。这款结构在设计阶段就同步完成了流场仿真验证，图中展示的迹线结果就是迭代收敛后的流场分布，箭头方向代表气流的流动方向，不同颜色对应不同的流速区间，可以看到整个流道内的气流迹线平顺，没有出现交叉或者折返的情况，说明变径段的型线设计完全符合气流流动的自然趋势，在额定送风工况下，局部阻力系数远低于常规直边变径结构，能够有效降低整个送风系统的沿程阻力损失，减少风机的运行功耗。

　　在实际选型匹配时，需要结合风道内的设计风速来确认减速器的适用工况，常规舒适性空调系统的主风道风速通常控制在6-10m/s区间，这款结构的型线设计就是针对这个流速区间优化的，如果用于除尘系统的高速风道，还需要对扩张角做针对性调整，避免高速气流下的壁面冲刷磨损，另外在安装对接时，要保证减速器的进出口与前后风道的同轴度，偏心安装会导致流道内的流速分布偏斜，抵消掉优化型线带来的减阻效果，现场施工中常见的法兰错位、密封垫突入流道等问题，都会在局部产生额外的涡流，需要在安装过程中重点管控。从结构强度角度来看，整个减速器的壁面厚度按照常规通风管道的承压标准设计，能够承受系统启停过程中的压力波动，不会出现壁面颤振的问题，流道内壁光滑过渡，没有突出的连接构件，减少了积灰的死角，后期运维时的风道清扫难度也更低，相较于传统的现场手工制作变径管，这种经过流场验证的标准化减速器结构，能够大幅降低现场施工的不确定性，保证暖通系统实际运行效果与设计预期一致，避免出现末端送风不足、局部噪声超标的常见工程问题。
