航空用金属刹车盘结构设计

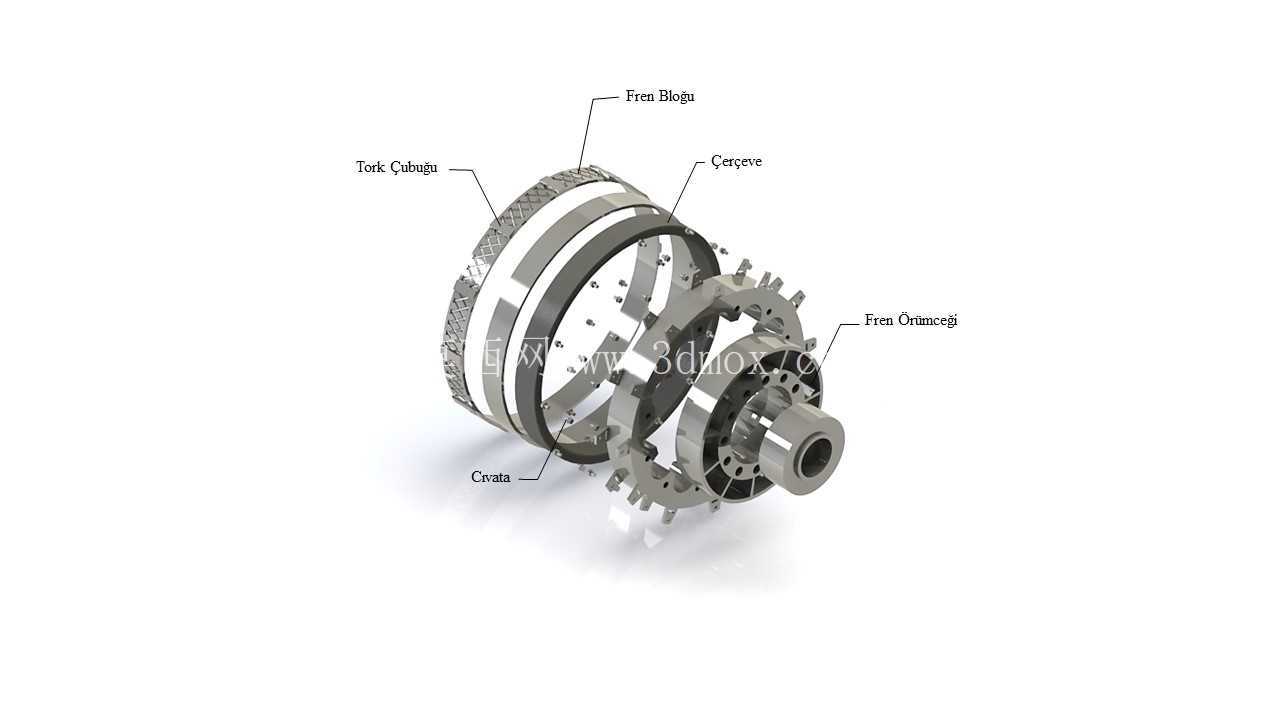

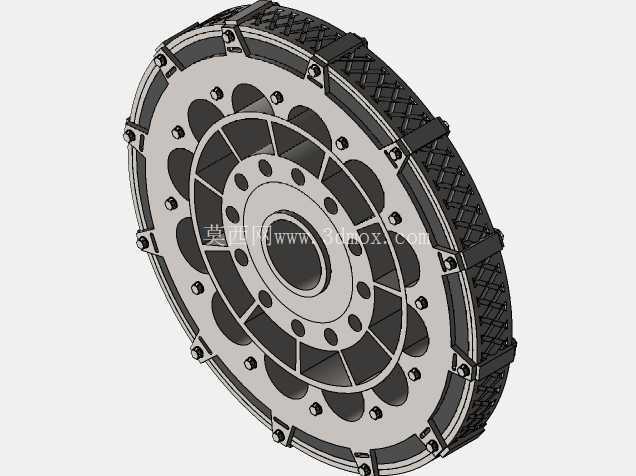

在民用及军用航空器的着陆制动系统中，刹车盘是承担动能耗散核心功能的关键部件，其结构设计直接决定着陆滑跑距离、制动可靠性以及极端工况下的热稳定性。本次呈现的刹车盘结构，针对航空制动场景的高载荷、高热负荷特性做了针对性的构型优化，区别于普通地面车辆的制动盘结构，其整体采用环形盘式主体构型，沿周向均匀布置多组安装定位孔，既满足与轮毂、扭矩传递组件的同轴装配要求，也通过孔位的对称排布平衡高速旋转下的离心应力，避免制动过程中出现偏磨、振动异响等问题。

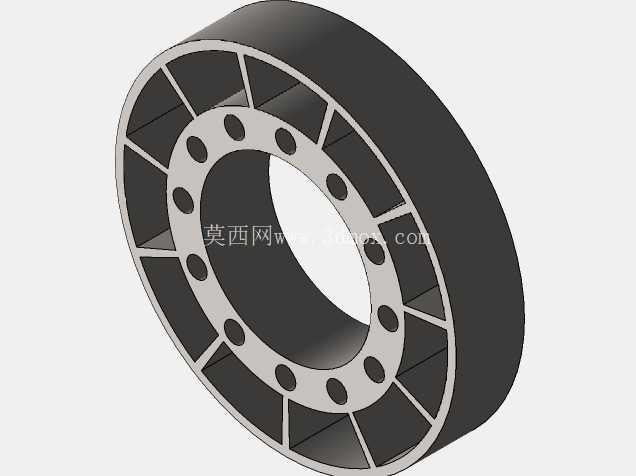

从实际应用场景来看，该刹车盘适配于中小型固定翼飞机的主起落架制动单元，在飞机着陆触地后，配合刹车作动机构的夹紧力，通过盘体与摩擦片之间的滑动摩擦将飞机着陆时的巨大动能转化为热能耗散，同时在地面滑行阶段的差速制动、停机驻刹过程中也承担载荷传递作用。设计过程中首先考虑的是热容量匹配问题，盘体周向设置的多组镂空散热槽道，并非单纯的减重设计，而是在保证结构强度的前提下，增大盘体与空气的接触换热面积，在连续制动产生高温时，能够通过旋转带来的气流快速带走热量，避免热衰退导致制动效率下降，同时也能减少高温下盘体的热变形量，保证摩擦面的平面度公差维持在合理区间。

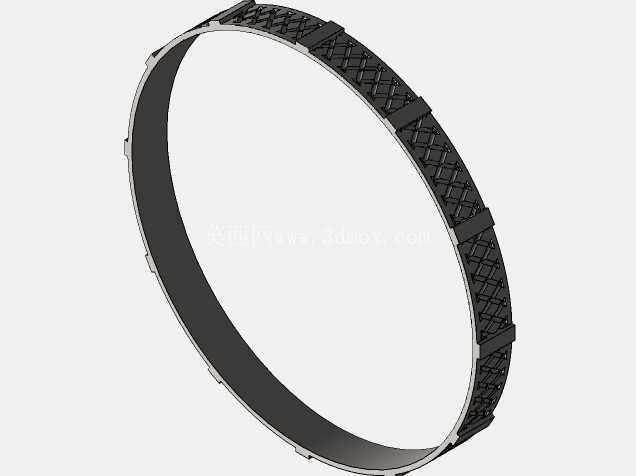

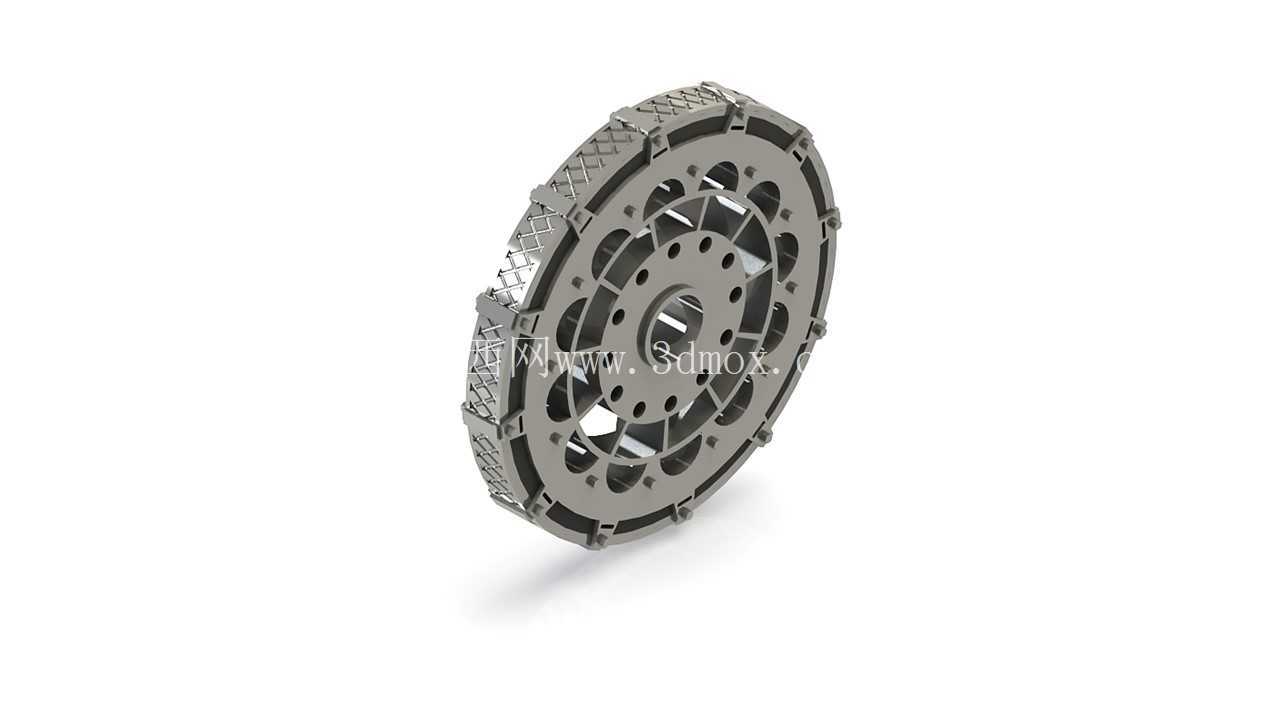

结构细节上，盘体边缘设置的网格状摩擦啮合结构，是为了与对偶摩擦片形成更稳定的摩擦接触界面，避免制动过程中出现摩擦系数的大幅波动，同时这种交错的网格构型能够在摩擦面产生磨屑时提供容屑空间，防止磨屑在摩擦面堆积造成刮伤、制动抖动。沿盘体径向分层布置的不同孔径通孔，内侧大孔用于与轮毂主轴的定位配合，保证装配同轴度，减少高速旋转时的不平衡量；中圈的均布小孔用于安装扭矩传递销，将制动时产生的摩擦力矩平稳传递到起落架承力结构，避免应力集中；外圈的小孔组则兼顾散热与减重的双重作用，在不削弱盘体结构强度的前提下降低整体转动惯量，减少制动时的能量负载。

安装边界方面，该刹车盘的轴向厚度、内外径尺寸严格匹配对应机型起落架的轮辋内部安装空间，装配时无需对现有起落架结构做额外修改，盘体两侧的摩擦面平行度、端面跳动公差满足航空制动组件的装配精度要求，能够直接适配现有刹车作动活塞的行程范围。设计过程中通过有限元仿真对制动工况下的应力分布做了校核，在最大着陆重量下的紧急制动工况中，盘体的最大应力出现在扭矩销孔位置，通过对孔位周边做圆角过渡强化，避免应力集中导致的盘体开裂，同时盘体的整体刚度设计兼顾了摩擦接触的均匀性与热变形的补偿能力，不会因为刚性过大导致摩擦片局部磨损过快，也不会因为刚性不足出现制动时的盘体翘曲。

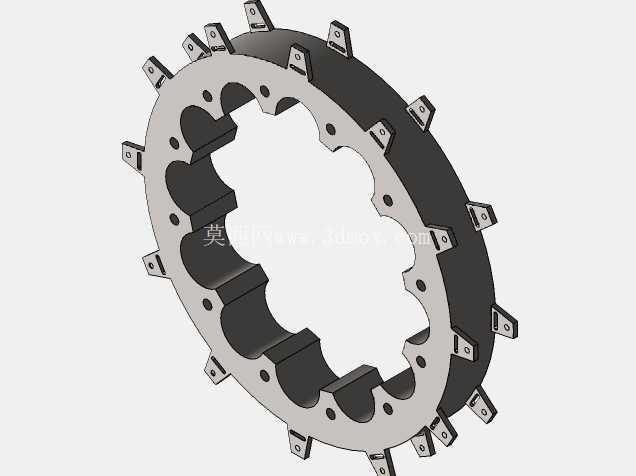

不同于地面车辆刹车盘的实心或简单通风槽设计，航空刹车盘需要反复承受上千摄氏度的热冲击以及数吨级的制动夹紧力，因此结构上的每一处开孔、槽道都经过载荷与热场的双重优化，既不能为了强度盲目增加厚度导致重量超标，也不能为了减重过度削弱结构导致制动失效。盘体周向的连接凸台结构，用于与静摩擦片组件形成周向定位，保证制动时动静盘之间只产生轴向夹紧下的相对转动，不会出现周向窜动，这种定位结构的配合间隙经过严格计算，既预留热膨胀的余量，避免高温下出现卡滞，也不会因为间隙过大导致制动响应滞后。

在实际维护场景中，这种对称式的结构设计也支持刹车盘的翻面使用，当一侧摩擦面磨损到极限值后，可以翻面装配继续使用另一侧摩擦面，降低全生命周期的维护成本。盘体表面的摩擦区域没有设置多余的装饰性结构，所有构型都服务于制动功能、散热需求、装配要求三个核心目标，没有冗余设计，这也是航空零部件设计的核心原则——每一处结构特征都要有明确的工程意义，在满足性能要求的前提下尽可能简化结构，减少潜在的失效点。
