三爪拉马拆卸工具结构设计

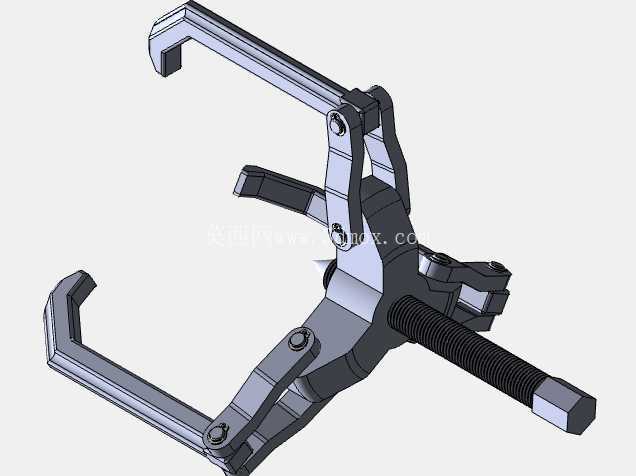

在设备运维与机械装配场景中，过盈配合零部件的拆卸一直是一线维修人员高频面对的作业环节，三爪拉马作为这类场景下的核心手动工装，承担着将轴承、皮带轮、齿轮、联轴器等带孔套装零件从轴端平稳拔出的功能，避免拆卸过程中通过敲击、撬动对零件配合面、轴体造成不可逆损伤。这款三爪拉马的结构设计围绕受力均匀性、作业适配性做了针对性优化，整体采用铰接式三爪布局，区别于两爪拉马的偏心受力缺陷，三个拉爪沿中心螺杆轴线呈120°圆周均布，作业时三个勾爪同步卡接在被拆卸零件的端面外缘，中心螺杆的顶推端对准轴端中心孔，旋转螺杆时推力沿轴线直线传递，三个拉爪同步承受反向拉力，保证被拆零件受力沿轴向均匀分布，不会出现偏载卡滞、零件崩飞的问题。

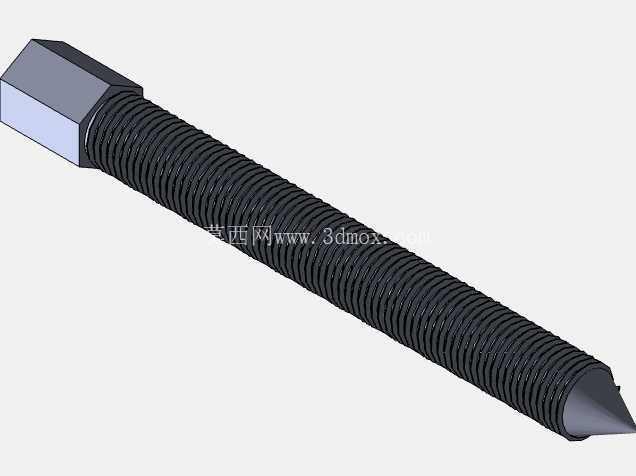

从结构细节来看，拉爪与主体支架的连接采用销轴铰接结构，每个拉爪可绕铰接点在一定角度范围内摆动，能够适配不同直径的被拆卸零件，当拉爪外摆时可勾住大直径零件的外缘，内收时可适配小直径的轴承内圈或小型带轮，铰接位置的销轴采用过盈压装配合，避免作业过程中销轴窜动脱落，同时铰接面做了贴合度处理，保证拉爪摆动时无过大旷量，受力时不会出现侧向滑移。中心传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载能力更强，能够承受较大的轴向顶推力，同时具备一定的自锁性能，在旋转施力过程中不会出现受力回退的问题，螺杆尾端设计有四方受力头，可配套套筒、棘轮扳手进行加力操作，相比传统的穿杆式施力结构，四方头能够适配更多常规维修工具，在狭窄作业空间内也能完成施力操作，螺杆的顶推端面做了球面凹坑处理，顶在轴端中心孔时能够自动对中，避免顶推过程中滑移跑偏。

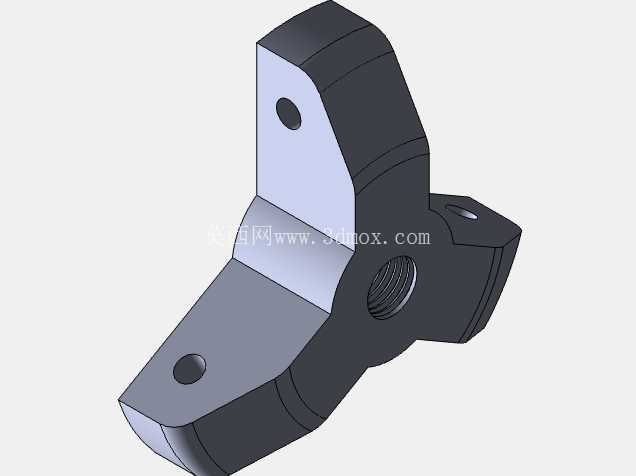

设计过程中重点考虑了作业边界与尺寸适配逻辑，拉爪的有效勾取深度决定了可拆卸零件的轴向厚度，这款拉马的拉爪直段长度经过合理配比，既保证了足够的勾取深度，能够适配多数常规厚度的皮带轮、轴承拆卸需求，又避免了拉爪过长导致的整体刚性下降，在承受大拉力时出现爪臂变形的问题。三个拉爪的勾头位置做了向内的直角勾边，勾边厚度经过强度校核，既能卡入零件背面的狭小缝隙，又能保证勾接位置的抗拉强度，不会因为受力过大出现勾头拉直、断裂的风险。主体支架采用三角辐板式结构，三个铰接耳沿中心螺母座向外延伸，辐板截面做了变厚度处理，靠近中心螺母座的位置厚度更大，向铰接耳位置逐步过渡，在保证整体结构刚性的前提下尽可能降低工装自重，方便单人手持操作。

实际作业时，操作人员可根据被拆卸零件的直径调整三个拉爪的张开角度，将勾头牢固卡接在零件的受力端面，调整中心螺杆位置使其顶紧轴端中心，确认三个拉爪的卡接深度一致后，使用扳手逐步旋转螺杆施加轴向推力，随着螺杆进给，拉爪带动被拆卸零件沿轴向缓慢退出轴体，整个过程无需敲击零件，不会损伤轴的配合面与零件本身。针对不同的作业场景，这款拉马的结构也预留了一定的扩展空间，当遇到外圈无合适卡接位置的零件时，可搭配拉马拔盘使用，将拉爪的拉力传递到拔盘上，通过拔盘勾住零件端面完成拆卸，铰接式的爪臂结构也能兼容不同厚度的拔盘安装。

从安装与使用边界来看，这款拉马在收拢状态下整体外径较小，能够伸入部分设备的狭窄腔体内部完成拆卸作业，完全张开状态下可覆盖常规工业场景中多数中小型传动零件的拆卸尺寸需求，整体结构无多余的复杂零部件，日常维护仅需定期在螺纹副、铰接销轴位置加注润滑脂，即可保证操作顺畅，延长工装使用寿命。相比液压式拆卸工具，这种手动机械式三爪拉马结构简单可靠，无需外接动力源，对作业环境无特殊要求，无论是生产车间的设备日常维保，还是户外施工的机械维修场景，都能快速投入使用，是机械维修领域不可或缺的基础工装。
