符合DIN标准的M8焊接螺纹螺柱结构

　　这款M8规格的焊接螺柱总长度为25mm，整体采用冷镦工艺加工的低碳钢基材成型，表面做了镀铜防锈处理，既可以在仓储阶段避免基材氧化生锈，也能在焊接过程中起到稳定电弧、减少焊接飞溅的作用。从结构细节来看，螺柱的焊接端设计有小尺寸的锥形引弧凸点，这个凸点是焊接工艺的关键结构，当焊枪压紧螺柱对准母材表面时，引弧凸点最先接触母材，通电后凸点瞬间熔化引燃电弧，在极短时间内将螺柱端面和母材对应位置的金属加热到熔融状态，随后焊枪施加压力将螺柱压入熔池，冷却后就能形成完整的焊接接头，整个焊接过程耗时不超过0.1秒，热影响区极小，不会造成薄钣金件的焊接变形。在汽车白车身焊装、低压电气柜组装、钣金壳体加工的生产线上，焊接螺纹螺柱是出现频率极高的一类紧固件，不同于需要预先冲孔穿装的普通螺栓，这类螺柱通过电容储能焊或者电弧螺柱焊的工艺，直接将底端焊接固定在金属母材表面，不需要在母材上加工贯穿孔，就能在母材表面形成可靠的外螺纹连接位点，对于厚度在0.8mm到3mm之间的薄钣金件来说，这种连接方式不会破坏板材背面的完整性，也不会出现冲孔后板材变形、螺纹咬合长度不足的问题，尤其适合机箱外壳、设备护板、汽车内饰固定点这类对板材表面平整度有要求的装配场景。

　　螺柱的主体杆部加工有连续的M8标准外螺纹，螺纹公差带采用6g级精度，能够和常规的M8螺母、带内螺纹的压片、卡扣类配件顺畅配合，螺纹段长度覆盖了螺柱除焊接定位段之外的全部杆身，给不同厚度的被连接件留出了足够的调节余量，不管是固定单层的线束支架，还是叠加安装接地端子、标识牌等多层配件，都能通过螺母调整锁紧位置，不需要额外更换不同长度的螺柱。螺柱靠近焊接端的位置设计有一圈小尺寸的定位凸缘，这个凸缘有两个核心作用，一是在焊枪装夹螺柱时起到轴向定位的作用，保证焊枪夹头每次夹持螺柱的伸出长度一致，避免因为夹持长度偏差导致焊接强度不稳定；二是在焊接完成后，凸缘会紧贴母材表面，增大螺柱和母材的接触面积，分散螺纹连接时的横向剪切力，避免螺柱在承受侧向载荷时从焊接位置断裂。从安装边界来看，这款螺柱焊接完成后，突出母材表面的有效高度为25mm，焊接点周围只需要留出直径12mm的无遮挡操作空间，就能满足螺柱焊枪的作业要求，不会和周边的折弯边、压筋结构产生干涉，在做钣金结构的排布设计时，只需要保证相邻两个焊接螺柱的中心距不小于15mm，就可以避免焊枪作业时和相邻螺柱发生碰撞。

　　在三维建模的过程中，这类标准件的建模需要重点关注几个容易被忽略的细节：首先是焊接端引弧凸点的尺寸和角度，凸点直径控制在1.5mm、锥角为120度时，引弧稳定性最好，建模时不能为了简化结构省略这个凸点，否则后续做焊接工艺仿真时会出现电弧起始位置偏差的问题；其次是螺纹段和定位凸缘的过渡位置，需要设计0.5mm的圆角过渡，避免冷镦加工时出现应力集中导致的开裂问题，也能减少安装时螺纹起始端刮伤配件防腐层的情况；最后是螺柱内孔的结构，这款螺柱采用了中空设计，相比实心螺柱重量减轻了40%左右，内孔的底端设计有锥形的导流结构，在冷镦成型时可以让金属材料流动更顺畅，减少成型缺陷，同时中空结构也能在焊接时容纳少量的焊接飞溅，避免飞溅物堆积在凸缘位置影响螺柱和母材的贴合度。

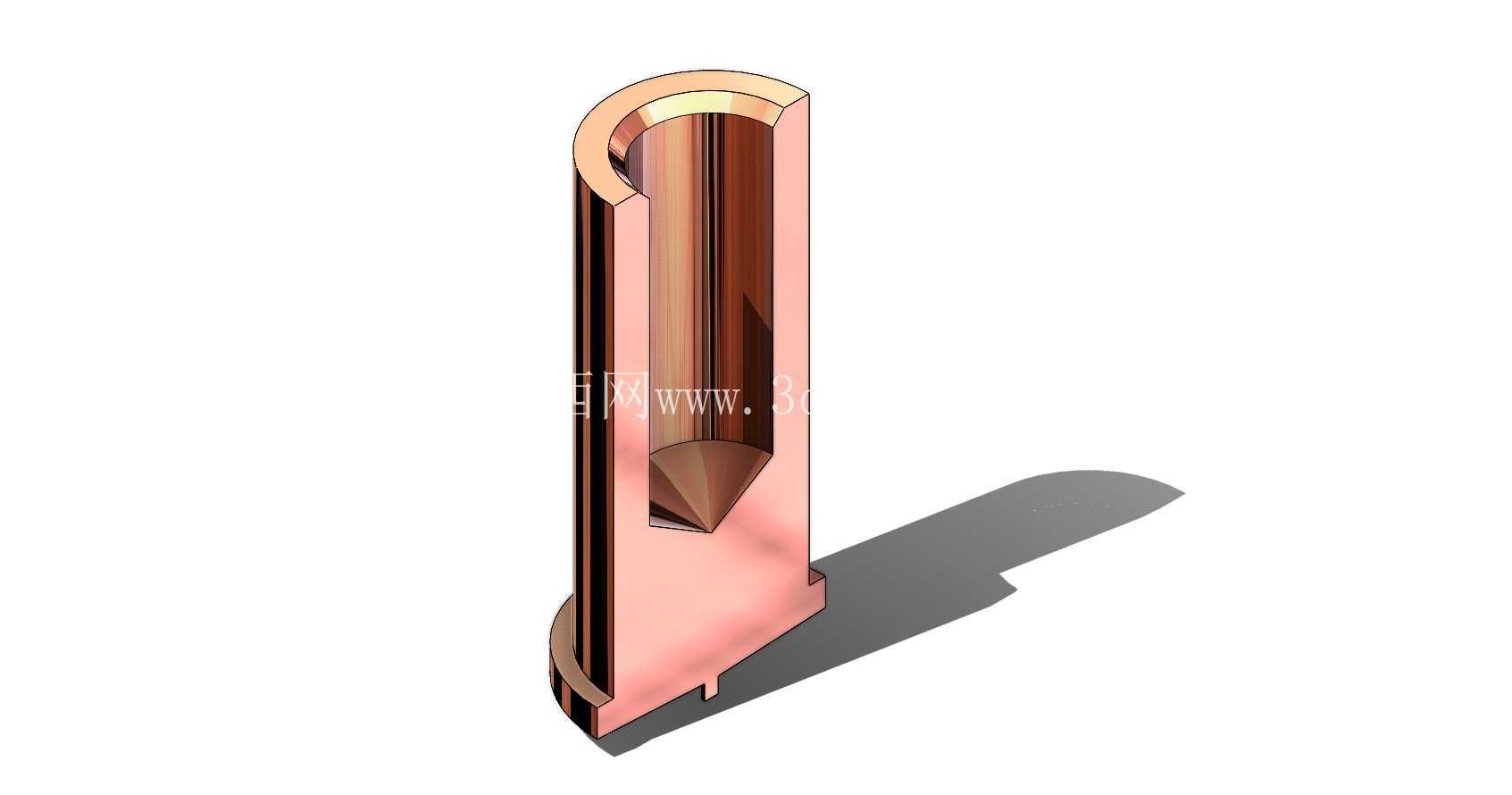

　　在实际选型应用中，这类M8×25的焊接螺柱通常用于固定静态载荷在8kN以内的配件，比如设备内部的线槽固定、钣金门的铰链安装座、汽车内部的装饰板卡扣底座等场景，不适合用于承受高频振动载荷的动力部件连接，如果用于有防腐要求的户外设备，可以在焊接完成后对焊接位置和螺柱整体做喷粉或者镀锌处理，不会影响螺纹的配合精度。建模时还原的剖视结构，可以清晰展示螺柱的壁厚变化和内孔轮廓，方便结构工程师在做装配干涉检查时，准确判断螺柱内部空间是否会和其他贯穿式配件产生位置冲突，也能为后续的工艺仿真、强度校核提供准确的模型基础。
