运动相机快装连接卡扣结构设计

该卡扣结构主要适配运动相机的外接支架安装场景，在户外骑行、极限运动记录、车载拍摄、水下摄影等需要快速拆装运动相机的工况下使用，核心作用是实现相机与各类支撑载体的快速锁紧与拆卸，同时保证连接状态下的结构刚性，避免拍摄过程中出现相机移位、松脱的问题。从实际使用场景来看，这类卡扣需要频繁插拔操作，同时要承受运动过程中的振动、冲击载荷，部分户外场景下还会面临温差变化、水汽侵蚀的影响，因此结构设计上需要兼顾操作便捷性与连接可靠性。

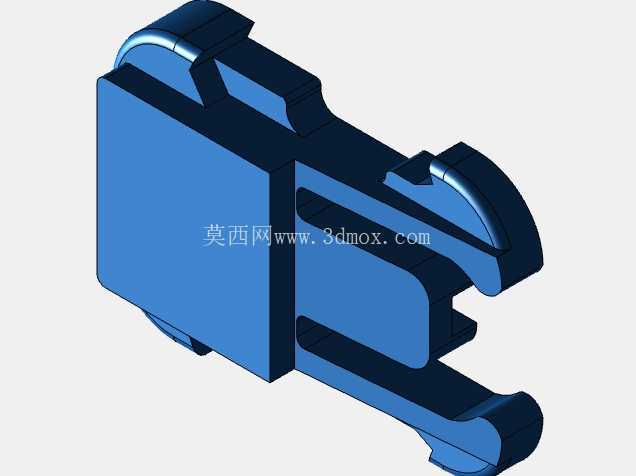

从功能特性来看，该卡扣采用双侧弹性卡爪的锁紧结构，卡爪内侧设置有定位凸台，与支架上的对应卡槽配合后，可实现横向与纵向的双向限位，避免相机在安装后出现窜动。卡扣主体的基座部分为平面贴合结构，与相机背部的安装面完全贴合，增大接触面积以分散载荷，避免局部应力集中导致的结构断裂。卡爪的弹性臂部分做了等强度设计，在保证足够夹持力的前提下，预留了合理的变形量，按压两侧的按压位即可让卡爪张开，实现快速拆卸，操作力度控制在单指可操作的范围，无需借助额外工具。

设计过程中首先考虑的是安装兼容性，卡扣的卡槽间距、卡爪行程完全匹配对应运动相机的标准安装接口尺寸，可直接替换原厂同类型卡扣配件，不需要对支架或者相机安装座做额外修改。结构的壁厚设计上，主体承载部分壁厚均匀，避免注塑成型过程中出现缩痕、翘曲等缺陷，弹性臂部分的壁厚根据材料的弹性模量做了针对性调整，保证反复插拔后不会出现塑性变形，延长使用寿命。所有的棱边位置都做了圆角过渡处理，一方面避免操作过程中划伤手部，另一方面减少应力集中点，提升结构的抗冲击能力。

外形尺寸方面，卡扣整体轮廓紧凑，安装后不会超出相机背部的安装边界，不会遮挡相机的接口、按键，也不会影响相机其他配件的安装。安装配合面的平面度控制在合理公差范围内，保证安装后卡扣与相机、支架之间没有明显间隙，避免振动过程中出现异响。卡爪的开合行程经过反复验证，既保证拆卸时卡爪能完全脱离支架卡槽，又不会因为行程过大导致弹性臂超过屈服极限出现断裂。卡扣上的定位槽与支架上的定位筋采用小间隙配合，安装到位后会有清晰的到位反馈，用户无需额外检查即可确认锁紧状态，避免未卡紧导致的相机脱落风险。

从结构受力角度分析，当相机安装在卡扣上处于悬挂状态时，载荷主要通过基座的贴合面传递到两侧的弹性卡爪上，卡爪根部做了加强筋设计，提升根部的抗弯强度，避免长期受载后出现根部断裂的问题。卡扣的插拔方向做了导向斜面设计，安装时不需要完全对准位置，沿着导向斜面推入即可自动滑入锁紧位置，降低盲操作的难度，适合在运动过程中快速拆装的使用需求。整体结构没有多余的冗余设计，在满足强度与功能要求的前提下尽可能缩小体积，减轻配件重量，减少对相机整体配重的影响，避免安装后出现头重脚轻的问题。
