A型带槽安装固定钣金支架结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1189709
  • A型带槽安装固定钣金支架结构
  • A型带槽安装固定钣金支架结构

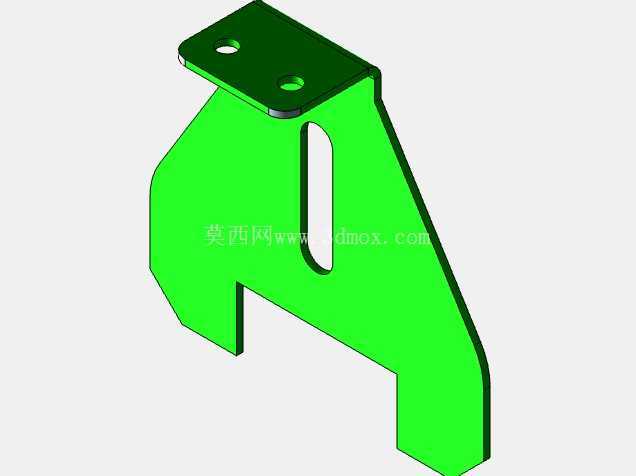

  这类带顶部安装位的A型钣金支架,常见于中小型自动化生产线的侧边辅件安装场景,也会用在仓储物流分拣设备的侧边护板、检测元件的固定工位上,部分小型包装机械的侧边导向件挂载也会采用同结构形式的支架,核心作用是为被安装件提供稳定的抬高支撑,同时通过底部的开口结构避让设备本体上的凸起走线、定位销或者小型传动部件,避免安装时出现干涉问题。从结构设计逻辑来看,整体采用单块钣金折弯成型的思路,没有额外的焊接拼接结构,能有效减少加工工序,降低批量生产时的成本,同时避免焊接带来的变形问题,保证安装面的平面度公差。

  顶部的翻边结构设置了两个同轴安装孔,孔位间距按照常规的工业安装孔距标准设计,适配M4到M6规格的标准紧固件,翻边做了小角度的折弯处理,既可以提升顶部安装面的结构强度,避免长期承重后出现安装面下弯变形的问题,也能去除钣金裁切后的锐边,防止安装作业时划伤操作人员。支架主体的A型轮廓做了侧边收窄的斜度设计,在保证整体支撑高度的前提下,减少了材料的使用量,同时斜向的侧壁能更好地分散顶部承载的垂直载荷,将受力均匀传导到下方的两个支撑脚位置,避免应力集中在折弯转角处出现断裂风险。主体中部开设的长条形通孔,一方面是为了减轻支架整体重量,另一方面可以作为走线孔位,供被安装元件的线缆穿过,也能在需要调整安装位置时,作为辅助的微调固定位使用,适配小范围的安装位置偏差。底部的两个支撑脚做了等高裁切处理,保证放置在安装基准面时的平面度,两个支脚之间的开口宽度经过尺寸校核,能够避让直径30mm以内的圆柱形凸起或者方形安装座,不需要在设备本体上额外加工避让槽,降低了配套安装的加工要求。

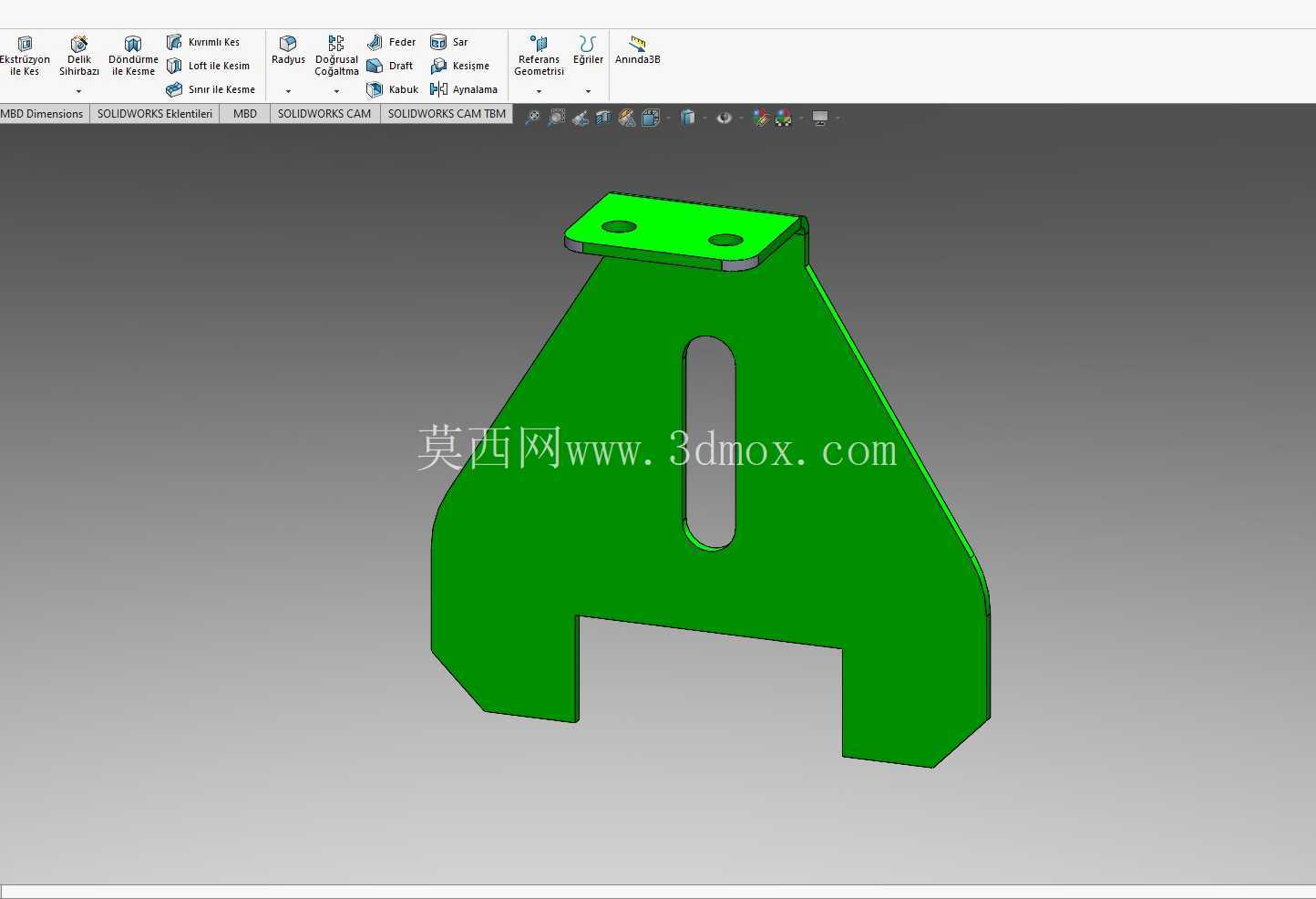

  在实际建模过程中,这类钣金件需要重点关注折弯系数的设置,按照所选板材的厚度对应调整折弯扣除值,保证展开后的下料尺寸精准,避免折弯后出现孔位偏移、整体高度超差的问题;顶部安装孔的位置需要与折弯边保持足够的安全距离,防止冲孔加工时出现孔边变形,同时也要保证紧固件安装时有足够的扳手操作空间,不会被侧壁干涉。支架的所有外露边缘都做了微小的倒角处理,去除裁切产生的毛刺,表面处理可以根据使用场景选择喷塑或者镀锌工艺,适配不同的防腐、外观要求。

  在安装边界上,这类支架的整体高度控制在100mm以内,顶部安装面的宽度适配常见的小型光电传感器、小型导向条、轻载管线夹的安装尺寸,单支支架的静态承载能力可以达到5kg以上,满足大部分轻型辅件的安装需求,不需要额外增加加强筋结构,整体结构简洁,加工难度低,适合批量冲压生产,在各类轻工机械设备的外围辅件固定场景中有着很高的复用率。设计时也需要考虑安装后的维护便利性,中部的长槽孔可以方便操作人员在不拆卸顶部元件的情况下,观察下方设备的运行状态,也能作为散热通道,降低被安装电子元件的工作温度。两个底部支脚的端面没有额外设置安装孔,使用时可以根据现场需求选择焊接固定、胶粘固定或者额外加工孔位锁付,适配不同的安装基面条件,不管是铝型材机架表面还是钢板焊接的设备机身上都能灵活安装。
