小型飞行器单柱缓冲式起落架结构设计

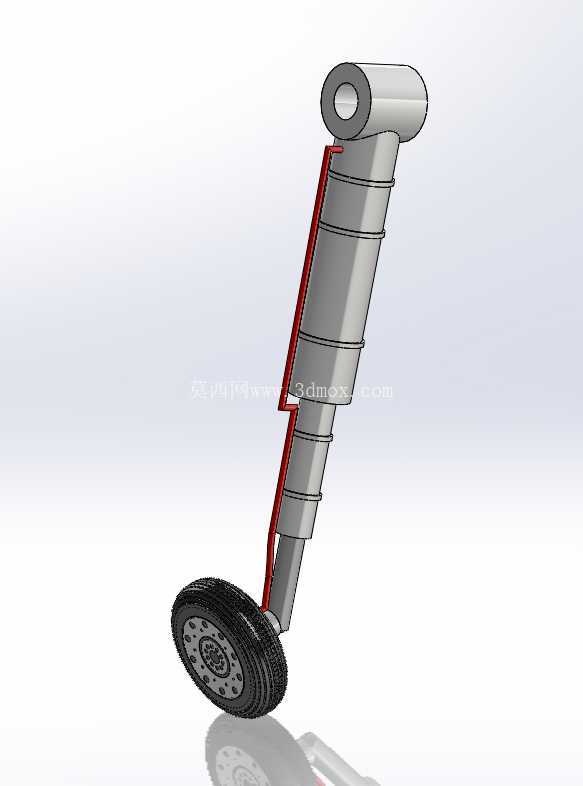

　　这套起落架结构主要面向轻小型固定翼、旋翼类低空飞行器设计，适配最大起飞重量在120kg以内的轻型载具场景，常见于民用航拍无人机、小型运动飞机、航测作业飞行器的前起落架或辅助支撑起落架位置，承担地面滑跑阶段的载荷传递、冲击缓冲与转向支撑功能。从结构组成来看，整体分为上部安装接耳、多级伸缩式缓冲支柱、侧向扭力臂、下部轮架与充气机轮几个核心部分，上部接耳采用单耳铰接式设计，铰接孔内径适配12mm规格的安装销轴，可直接与机身下部的起落架安装座配合，铰接轴线与飞行器航向垂直，允许起落架在着陆冲击时沿支柱轴向做伸缩运动，同时预留了2°左右的侧向摆动间隙，抵消地面滑跑时的小幅侧向载荷。

　　缓冲支柱采用三级阶梯式套筒结构，套筒之间采用耐磨铜套作为滑动支撑，内部集成圆柱螺旋压缩弹簧与阻尼油腔，单级套筒行程35mm，总缓冲行程可达100mm，能够吸收着陆瞬间3m/s下沉速度产生的冲击能量，避免刚性冲击传递至机身结构造成机载设备损坏。支柱侧面布置的红色扭力臂为分体铰接式结构，两端分别固定在上部套筒与下部轮架位置，作用是限制支柱套筒之间的相对转动，保证机轮始终保持航向对齐，避免滑跑过程中机轮偏摆引发侧翻风险，扭力臂上的铰接点采用自润滑轴承，长期使用无需额外加注润滑脂，适配野外作业的维护需求。

　　下部轮架采用叉形结构，机轮通过轮轴固定在叉形架端部，机轮为带花纹的橡胶充气轮胎，轮辋为一体式铝合金结构，轮胎直径150mm，宽度40mm，充气压力设定为0.25MPa，既能够在硬化铺装跑道上提供足够的抓地力，也能在平整草地、土质跑道上完成起降作业，轮轴位置集成了小型深沟球轴承，转动阻力小，滑跑过程中不会出现卡滞问题。设计过程中优先考虑了轻量化需求，支柱套筒采用7075铝合金加工而成，表面做硬质阳极氧化处理，耐磨性能优于普通钢材，整体结构重量控制在1.2kg以内，不会给轻型飞行器带来过多的重量负担。

　　安装边界方面，上部接耳端面到机轮最下端的静态长度为320mm，支柱最大外径45mm，机轮外侧到支柱轴线的距离为80mm，安装时需要保证机身安装座的铰接孔同轴度误差不超过0.1mm，避免支柱伸缩时出现卡滞。实际使用场景中，这套起落架既可以作为前三点式起落架布局的前起落架使用，配合转向舵机实现地面滑跑方向控制，也可以作为尾撑式布局的辅助主起落架，搭配后部尾轮完成起降支撑，结构本身没有集成复杂的收放机构，属于固定式起落架设计，适合低速低空飞行的轻型飞行器使用，能够减少收放机构带来的重量与可靠性问题。结构受力路径设计清晰，着陆时的垂直冲击载荷通过机轮传递到轮架，再经缓冲支柱逐级缓冲后传递到上部安装接耳，最终分散到机身承力结构上，侧向载荷则通过扭力臂与套筒的配合传递，不会让套筒承受额外的扭转力矩，延长了缓冲结构的使用寿命。在细节设计上，支柱各级套筒之间都设置了防尘密封圈，避免野外起降时的沙尘进入套筒滑动面，造成磨损加剧，扭力臂的铰接点设置了防尘盖，能够适应复杂的户外作业环境，不需要频繁拆解维护。
