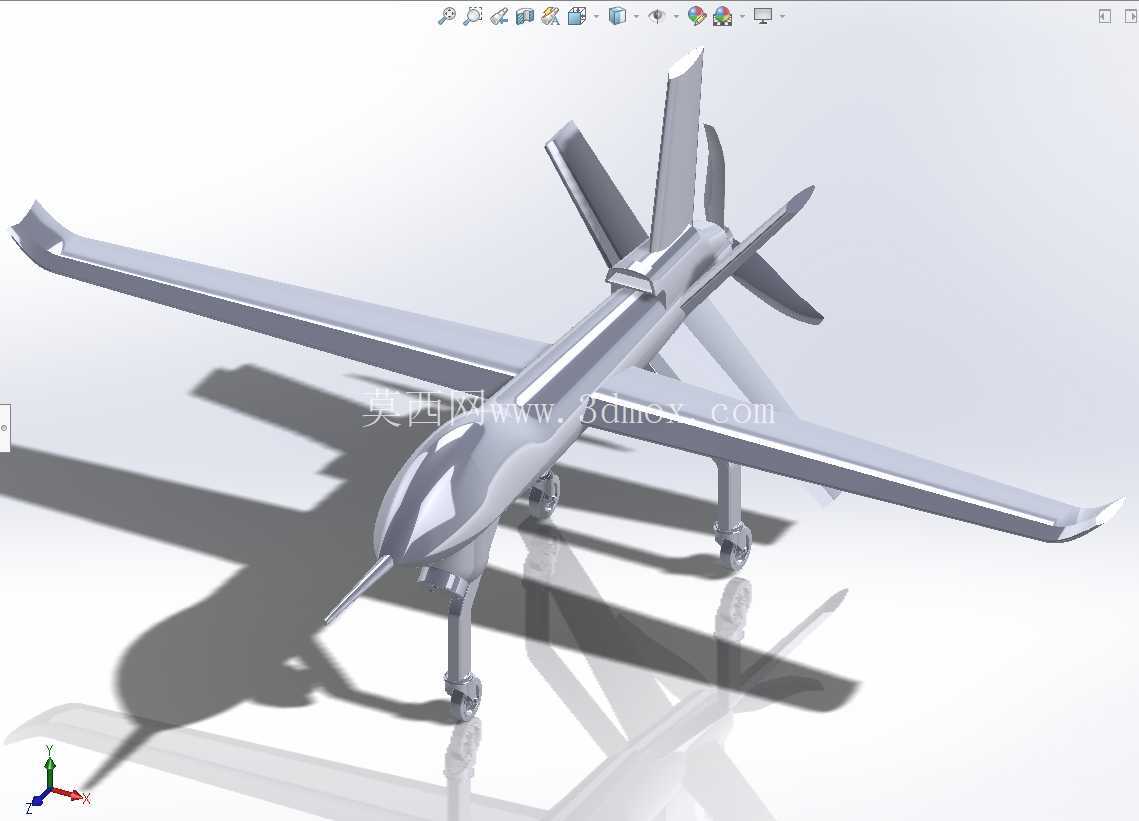

固定翼长航时侦察无人机结构设计

　　这款固定翼无人机的整体气动布局采用常规大展弦比上单翼设计，这类布局在中空长航时任务场景中具备天然的升阻比优势，能够在较低动力输出下维持长时间巡航，适配边境巡逻、地理测绘、农林灾情巡查等需要长时间滞空的作业场景。机身主体采用流线型纺锤截面设计，从机头雷达罩位置开始平滑过渡至机尾尾撑段，尽可能降低飞行过程中的压差阻力，机头位置预留的载荷舱空间可根据任务需求更换光电吊舱、测绘相机、小型通信中继设备等不同任务模块，无需大幅改动机身主体结构即可实现多场景任务适配。

　　机翼部分采用相对厚度较小的层流翼型，翼尖做了切尖处理，能够有效降低翼尖涡流带来的诱导阻力，机翼与机身的连接位置设置在机身中上段，既可以避免机身对机翼下表面气流的干扰，也能为机身下部的载荷舱留出充足的安装空间，不会因为外挂载荷影响机翼的气动效率。尾翼部分采用常规倒T型布局，垂直尾翼与水平尾翼的舵面均设置了独立的操纵摇臂安装位，可通过舵机直接驱动舵面偏转，传动路径短，操纵响应延迟更低，适合低空低速飞行状态下的姿态调整需求。

　　起落架采用前三点式起落架布局，前起落架布置在机头下方靠后位置，两个主起落架分别安装在机翼根部下方的承力结构上，主起落架的轮距经过优化，能够在侧风降落、简易跑道起降时维持足够的侧向稳定性，避免地面滑行阶段出现侧翻风险。三个起落架支柱均设置了缓冲结构，可吸收降落阶段的冲击载荷，降低冲击传递到机身结构的应力，避免机载精密设备受震动损坏。起落架的机轮采用窄幅高压轮胎，既能够在硬化跑道上顺畅滑行，也可在压实的土质简易跑道完成起降作业，降低对起降场地的要求。

　　动力系统采用后置推进式螺旋桨布局，发动机安装在机尾段的发动机舱内，螺旋桨布置在垂尾前方位置，这种布局能够让机头位置完全留出给任务载荷，不会被螺旋桨遮挡光电设备的观测视野，同时推进式布局的螺旋桨气流不会直接冲刷机身，能够进一步降低机身的摩擦阻力。发动机舱周围预留了散热风道，飞行过程中迎面气流可直接流经发动机散热片，无需额外设置复杂的散热管路，降低整体结构重量。

　　从结构设计的角度来看，这款无人机的机身承力结构采用半硬壳式设计，纵向布置的桁条与隔框共同承担飞行过程中的弯矩与扭矩，机翼内部设置了主承力梁，从一侧翼尖贯穿至另一侧翼尖，与机身中部的承力框连接，将机翼升力均匀传递到整个机身结构上，避免局部应力集中。所有机载设备的安装位置均预留了标准的安装螺孔与走线槽，电池、飞控系统、通信模块的安装位都设置在机身重心附近，避免设备重量变化导致整机重心偏移过大，降低飞控系统的配平压力。

　　在实际作业场景中，这类无人机可搭载可见光与红外双模光电吊舱，执行森林防火巡查、河道违建排查、电力线路巡检等任务，长航时特性能够让单架次作业覆盖更大的巡查范围，相比多旋翼无人机作业效率提升数倍。机身下部的载荷挂点还可根据需求挂载小型抛投装置，用于应急物资投送、农林植保播撒等场景，拓展设备的使用边界。整体结构设计充分考虑了野外作业的维护需求，机翼与尾翼均可快速拆卸，拆卸后可放入小型运输箱内转运，外场作业时无需复杂的吊装设备，两名操作人员即可完成组装与起飞准备。
