航空机载火焰状态显示装置结构设计

这款航电显示装置的结构设计，核心围绕小型通航飞行器的座舱安装场景展开，适配单座、双座轻型运动飞机的仪表板预留位，解决传统火焰告警装置仅能通过声光提示、无法直观呈现火情方位与距离的痛点。从实际装机使用逻辑来看，装置直接接入机载火情传感网络，可实时采集发动机舱、燃油管路周边的多组火焰传感器信号，将火情方位通过面板上的飞机轮廓周边的方向指示区直观呈现，同时通过数码段显示火情距离参数，搭配不同颜色的状态指示灯区分系统自检、信号正常、告警触发等不同工作状态，飞行员在飞行过程中无需解读复杂代码，扫一眼面板即可快速掌握火情位置与威胁等级，大幅降低应急处置时的判断耗时。

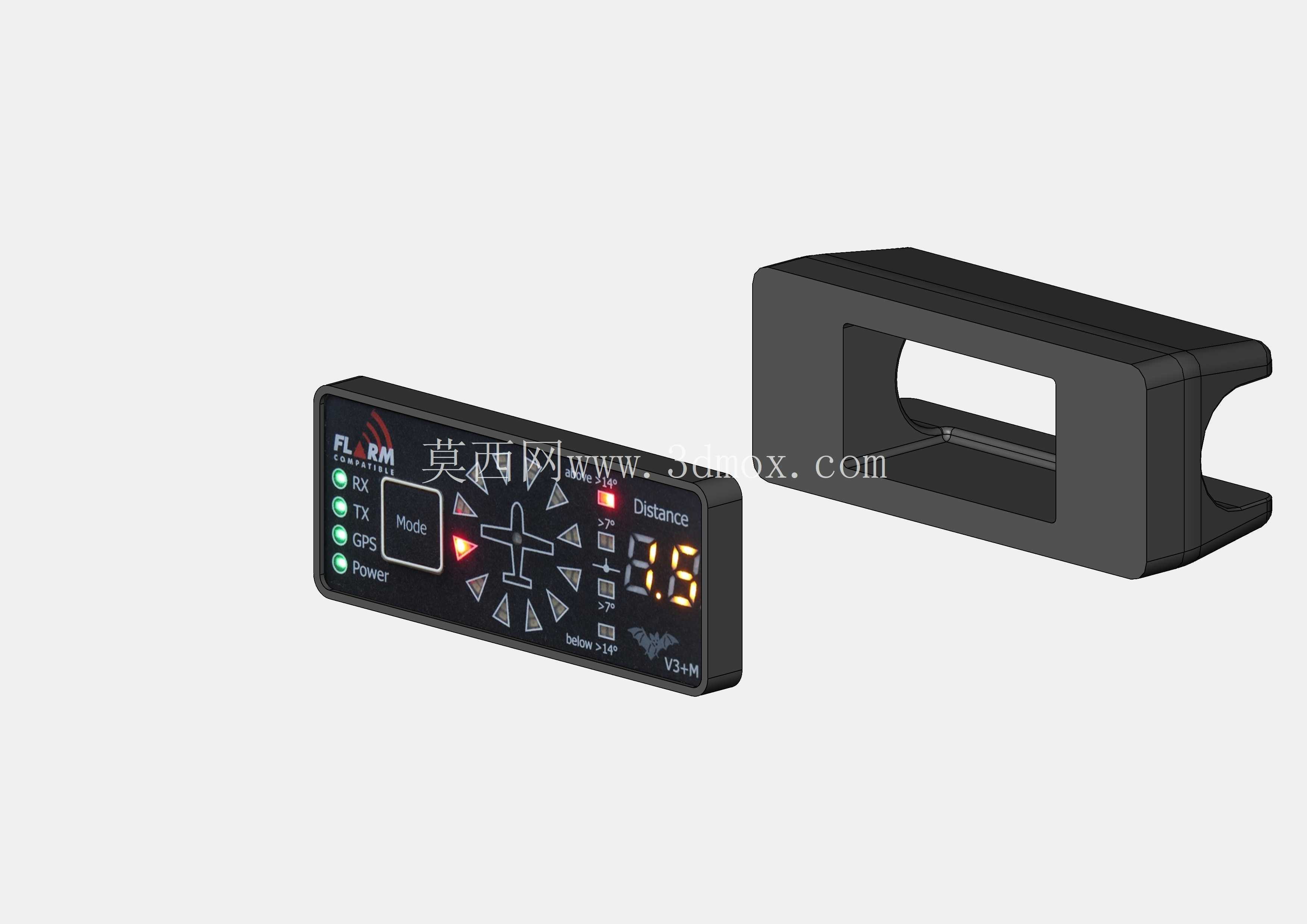

结构设计层面，显示面板与后端安装壳体采用分体卡合式结构，面板正面做了哑光黑磨砂处理，避免座舱强光下产生反光干扰飞行员视线，所有指示标识采用凹印填漆工艺，长期使用不会因摩擦、紫外线照射出现标识脱落问题。面板上的按键与指示灯开孔公差控制在0.1mm以内，按键采用硅胶密封结构，满足座舱环境下的防尘、防泼溅要求，适配通航飞机非增压座舱的温湿度变化环境，不会因高空低温、地面高温出现按键卡滞问题。后端壳体采用一体式注塑成型结构，侧面预留标准航插接口位置，安装时无需额外制作转接支架，直接通过壳体两侧的安装耳片固定在仪表板预留安装位上，安装耳片上设计了长条形调节孔，可适配不同厚度仪表板的安装公差，允许前后微调5mm的安装深度，避免面板与仪表板出现缝隙或突出量过大的问题。

从安装边界尺寸来看，装置整体为长方体结构，面板宽度适配标准2.25英寸航空仪表安装位，壳体深度控制在60mm以内，不会占用仪表板后方过多的布线空间，壳体边角做了R3圆角处理，安装时不会刮伤周边的线束绝缘层。内部PCB板的固定柱与壳体一体成型，省去了额外的金属固定件，既减轻了整体重量，也避免了金属件在振动环境下松脱掉落的风险，整体重量控制在80g以内，符合轻型飞机对机载设备的重量控制要求。装置的显示区域做了遮光檐设计，即使在阳光直射座舱的情况下，数码显示与方向指示的内容依然清晰可辨，指示灯采用不同波长的LED光源，正常状态下的绿色指示灯亮度柔和不会造成视觉疲劳，告警状态下的红色指示灯亮度足够触发飞行员的视觉注意，同时不会产生过强的眩光影响夜间飞行视线。

设计过程中充分考虑了通航飞机的振动工况，壳体内部所有接插件位置都设计了限位卡扣，PCB板与壳体之间预留了0.2mm的缓冲间隙，搭配缓冲泡棉填充，可承受飞行过程中的发动机振动、气流颠簸带来的持续冲击，不会出现内部接插件松脱、显示闪烁的问题。面板上的模式切换按键采用短按、长按区分操作逻辑，短按可切换不同传感通道的显示状态，长按可触发系统自检，操作逻辑符合飞行员的常规操作习惯，无需复杂的培训即可快速上手。装置的供电接口采用防反接设计，安装布线时即使接反正负极也不会烧毁内部电路，降低地勤安装时的故障风险。
