基础款四旋翼飞行载具结构设计方案

这款四旋翼飞行载具的结构设计，核心面向低空近距作业场景的基础验证需求，可覆盖小范围航拍摄影搭载、简易环境数据采集、教学实训结构演示等多个实际使用场景，没有做过度的冗余功能堆砌，所有结构设计都围绕基础飞行的稳定性、零部件拆装便捷性两个核心目标展开。从实际落地使用的角度看，这类基础构型的四轴载具，不需要复杂的定制化开模零件，依靠常规机加工与标准件就能完成整机装配，非常适合入门级从业者做飞控算法验证、动力系统匹配测试，也能作为小型作业载荷的搭载平台完成短周期的测试任务。

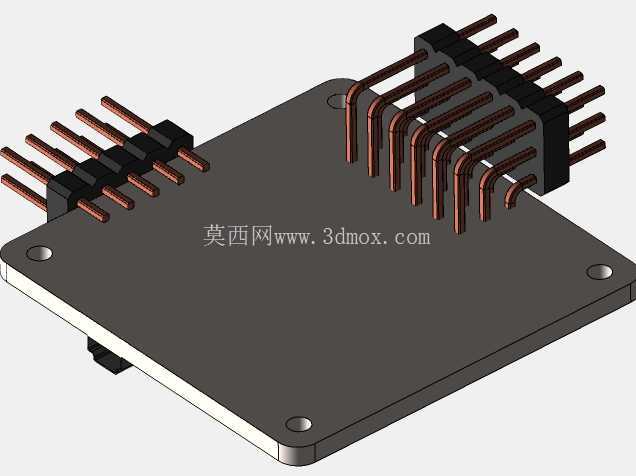

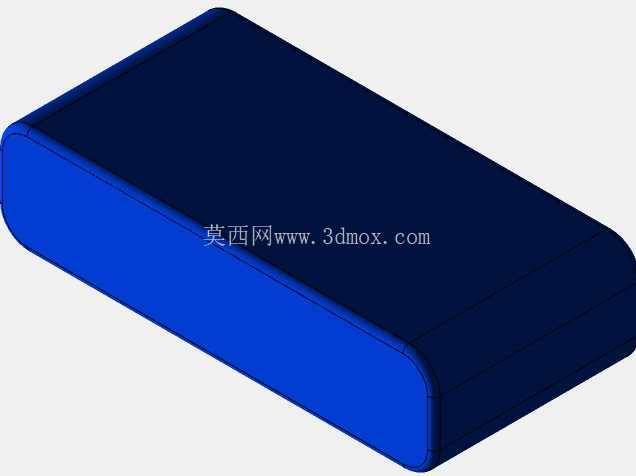

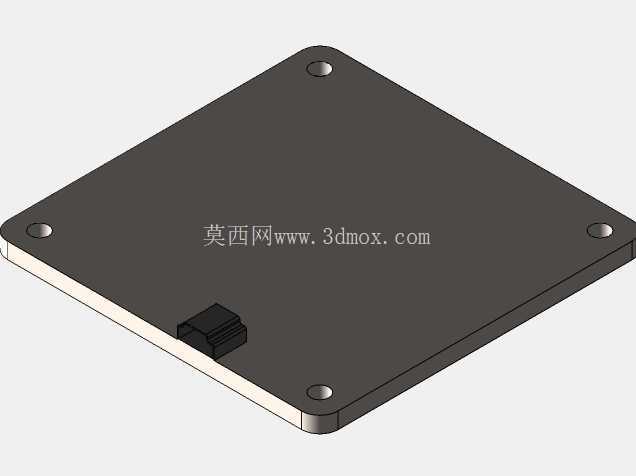

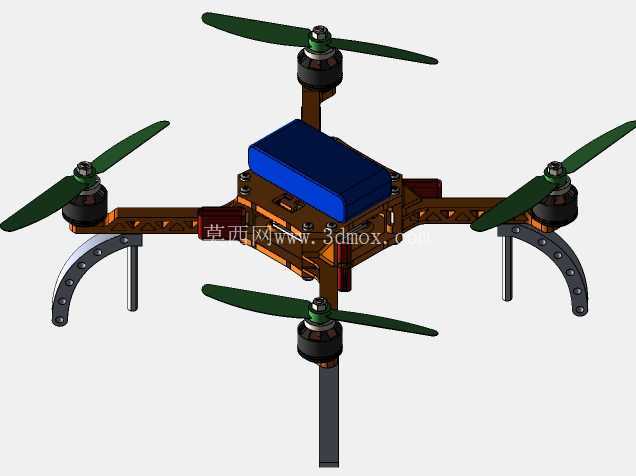

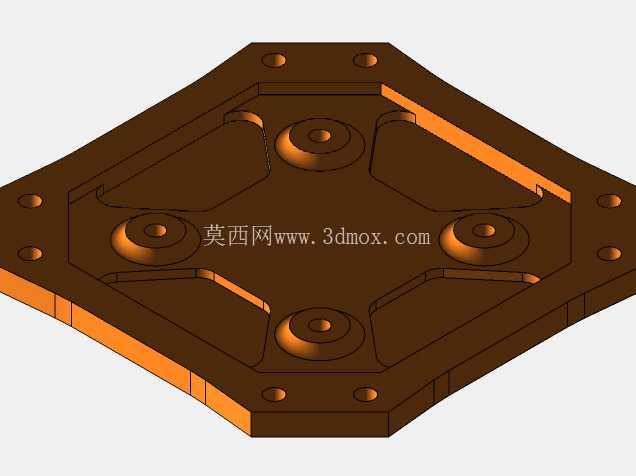

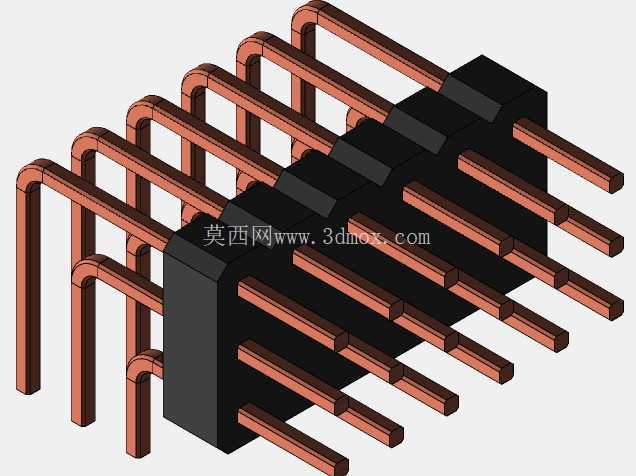

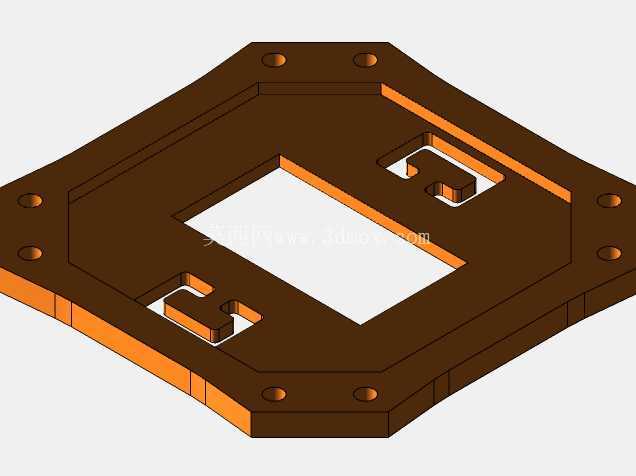

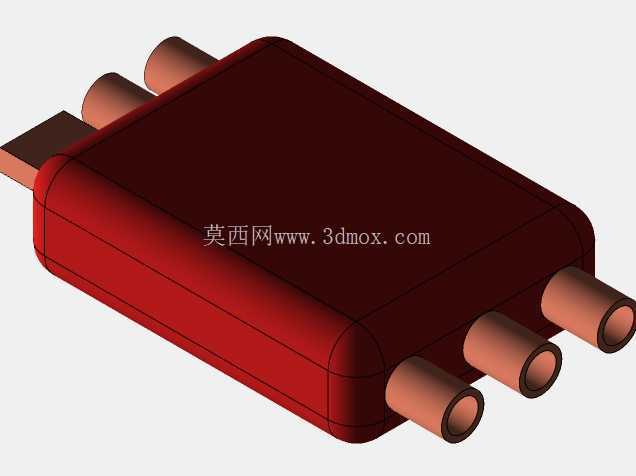

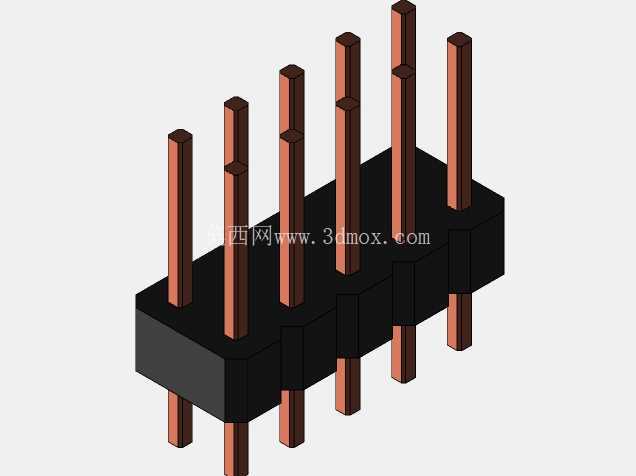

整机采用十字形对称机架布局，四个旋翼支臂沿中心机体呈90度等角分布，这种布局的优势在于飞控的动力分配逻辑更简单，不需要做复杂的动力混控校准，装配过程中支臂的定位公差更容易控制，只要保证四个旋翼的旋转中心到机体中心的距离一致，就能大幅降低初始调试阶段的振动校准难度。中心机体区域做了分层设计，上层预留了标准的电池安装位，可适配常规规格的锂聚合物电池，安装空间的边界尺寸按照主流3S-4S动力电池的通用尺寸设定，电池固定位预留了绑带穿槽，不需要额外设计定制电池卡扣，既能兼容不同容量的电池选型，也能快速完成电池更换，满足连续测试的使用需求。中心板下层预留了飞控板、电调的安装孔位，孔位按照通用飞控的安装间距设计，可直接适配市面上绝大多数主流的开源及商用飞控硬件，不需要二次打孔修改，电调的走线槽沿支臂内部预留，可将动力线与信号线完全隐藏在机架结构内部，既减少了飞行过程中的风阻，也能避免线材外露被旋翼剐蹭造成飞行故障。

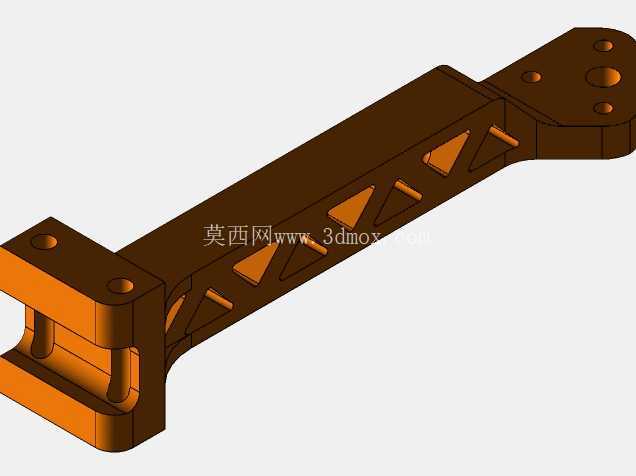

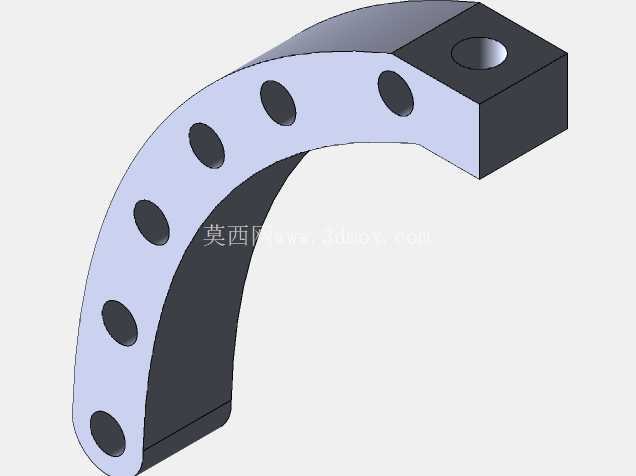

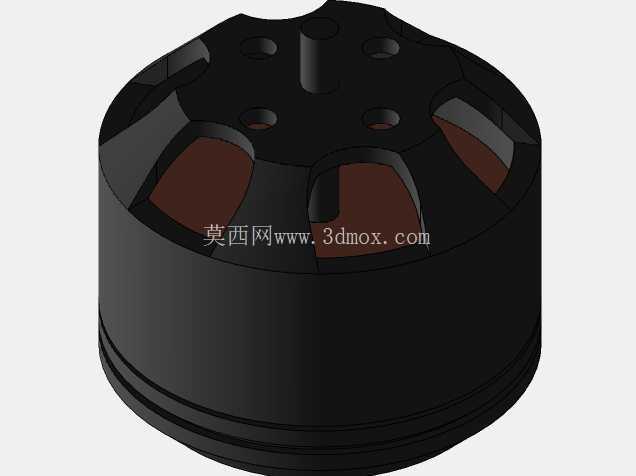

支臂结构采用一体化的型材加工方案，支臂末端的电机安装座按照标准22系列无刷电机的安装孔位设计，可直接适配对应规格的盘式无刷电机，安装座的平面度公差控制在0.1mm以内，保证电机安装后转轴与机架平面垂直，减少飞行过程中的动力损耗与异常振动。起落架采用弧形悬臂式结构，安装在前后两个支臂的下方，起落架的高度经过匹配计算，既能够保证机体降落后底部的电池、传感器模块不会直接接触地面造成磕碰，也不会因为过高导致整机重心上移影响飞行稳定性；起落架的弧形结构本身具备一定的弹性形变空间，降落时可以吸收一部分冲击载荷，减少硬着陆对中心板上电子元器件的冲击，起落架末端做了防滑的平面处理，在平整硬质地面降落时不会出现侧滑。

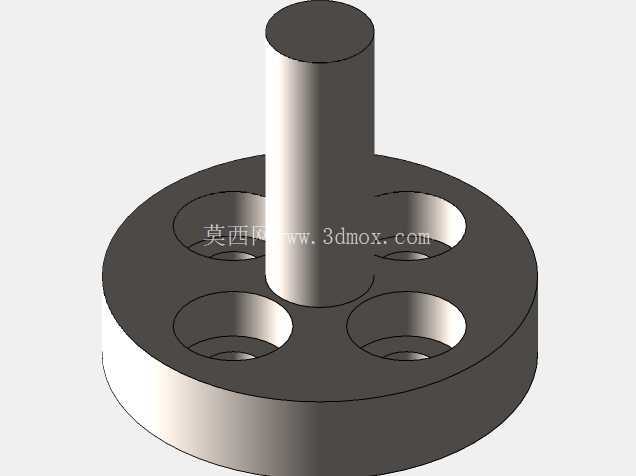

从安装边界来看，整机旋翼旋转的最大外径控制在常规便携收纳的尺寸范围内，支臂与中心板采用快拆式的连接结构，拆卸后可放入常规尺寸的设备收纳箱，方便外场测试时携带。所有结构连接位置都采用标准内六角螺丝固定，没有使用特殊规格的紧固件，日常维护更换零件时不需要配备特殊工具。旋翼采用常规的两叶螺旋桨设计，桨叶安装座预留了标准的桨夹安装位，可适配对应孔径的正反螺旋桨，安装时只需要区分正反桨的旋转方向即可，不需要做额外的结构修改。

在设计思路上，整个结构没有追求极致的轻量化，而是在结构强度与重量之间做了平衡，支臂的截面尺寸经过受力校核，能够承受常规机动飞行时的升力载荷与冲击载荷，不会出现支臂震颤的问题；中心板的厚度选择兼顾了结构刚性与整机重量，即使搭载小重量的作业载荷，也不会出现中心板变形的情况。整个结构的所有零件都具备明确的安装定位基准，装配过程中不需要做复杂的配平调整，只要按照装配顺序完成零件锁紧，就能达到基础的飞行结构要求，非常适合作为四轴飞行器开发的基础验证平台，也可用于相关专业的教学实训场景，让学习者快速理解多旋翼飞行器的结构组成与装配逻辑。
