六旋翼多轴无人飞行器结构设计方案

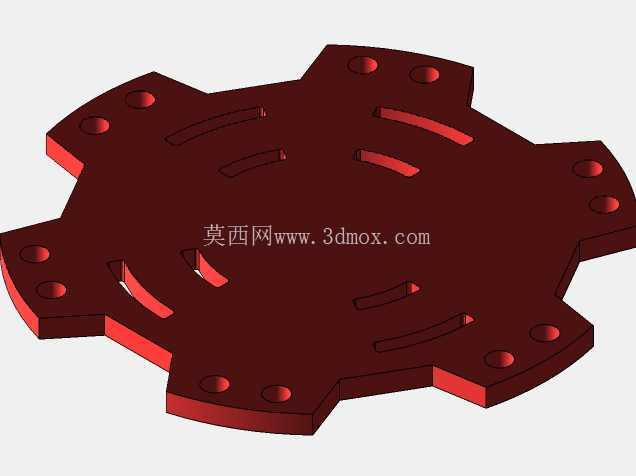

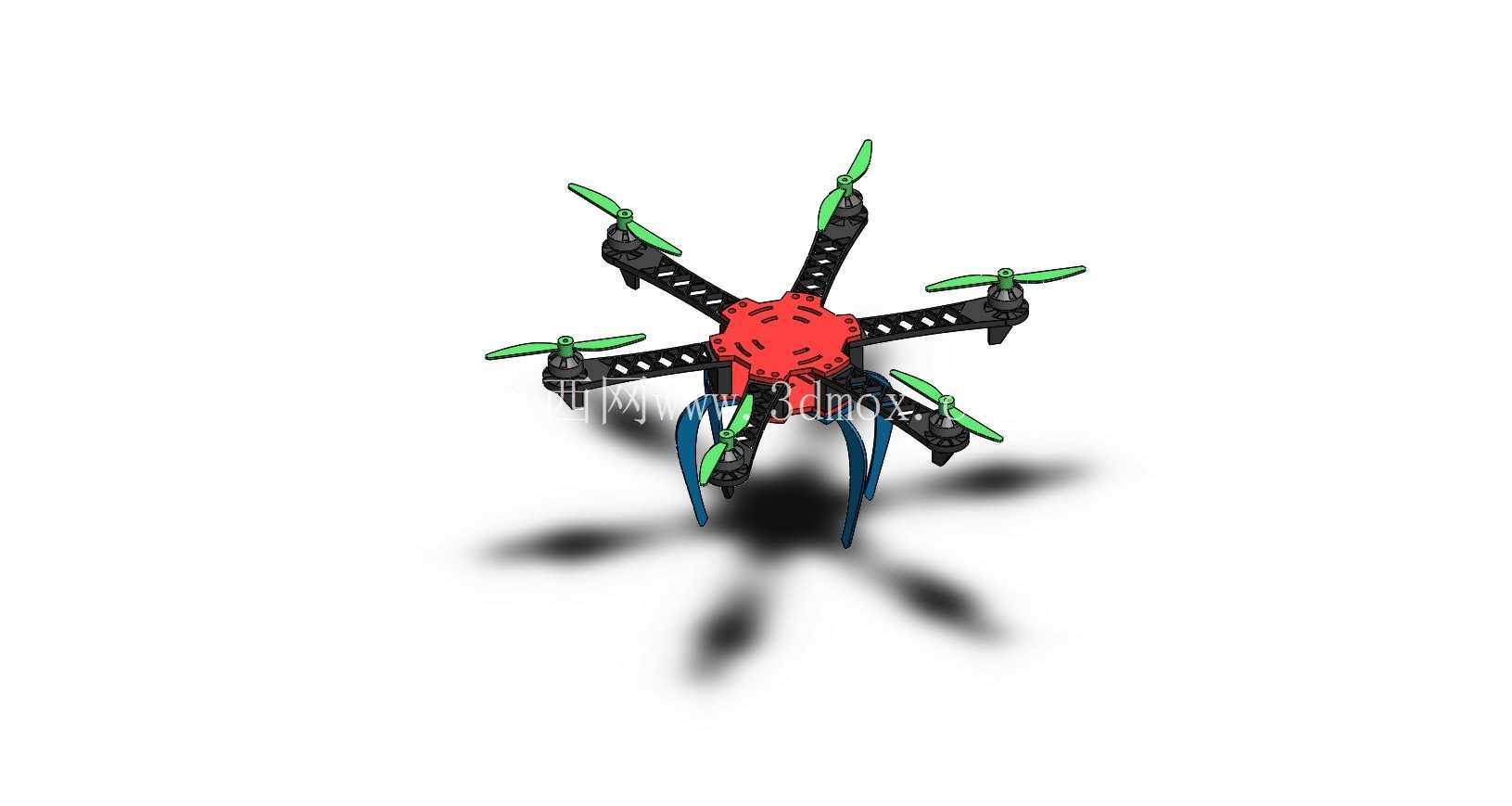

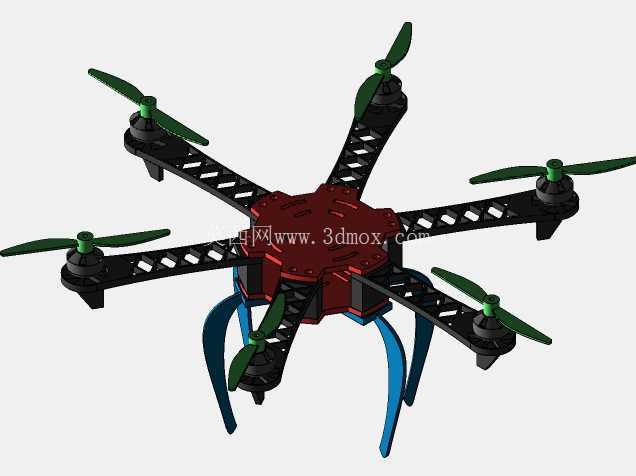

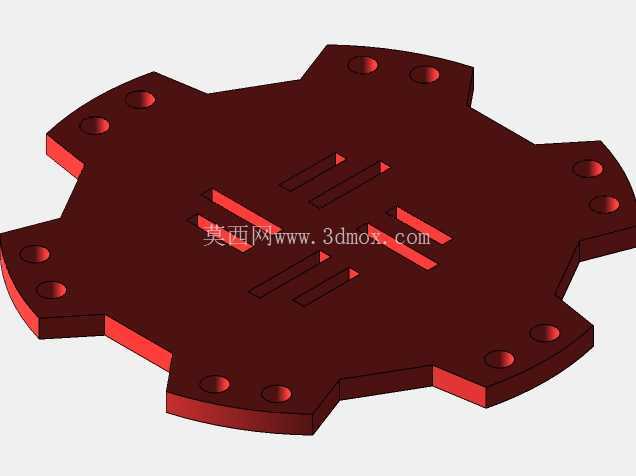

　　这款六旋翼飞行器的机架采用中心对称放射式布局，六根机臂从中心主控舱等角度向外延伸，相邻机臂夹角保持60度，这种布局相比常规四旋翼，在单旋翼失效的情况下仍能通过动力分配调整维持姿态稳定，冗余度更高，适合对飞行可靠性有要求的作业场景。中心主控舱采用上下叠层的安装结构，上层预留飞控、GPS模块、数传天线的安装位，下层可放置电池、电调集成板，舱体边缘设计有走线槽，所有机臂内的动力线、信号线均可通过线槽汇入中心舱，避免飞行过程中线材外露产生风阻，也能降低线材被旋翼剐蹭的风险。

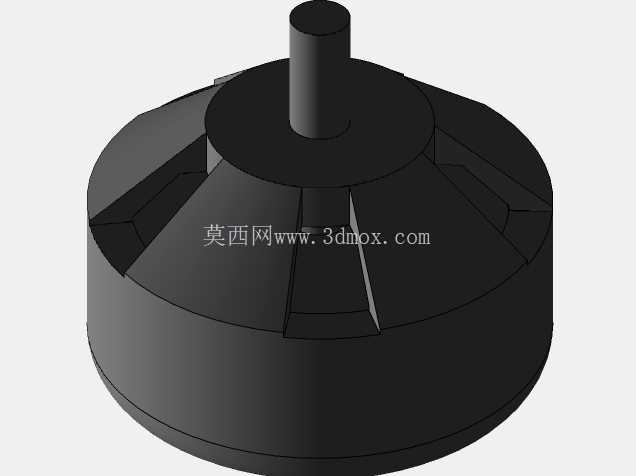

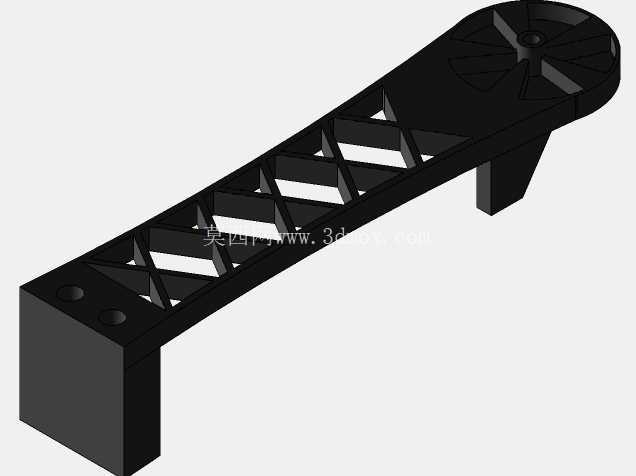

　　机臂采用镂空减重设计，臂身的长条形通孔在保证结构抗弯强度的前提下，尽可能降低了机架整体自重，臂端的电机安装座预留了标准孔位，可适配常见的22、23系列外转子无刷电机，安装座下方设计有起落架连接卡扣，无需额外打孔即可快速安装高脚起落架，起落架的弧形支脚采用向外倾斜的角度，降落时可提供更大的支撑面，降低侧翻概率，同时支脚的高度预留了足够的下方载荷空间，可挂载小型云台、运动相机或者作业载荷。旋翼采用正反桨交错搭配的布局，相邻机臂的旋翼旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外的尾桨结构即可维持航向稳定，桨叶采用快拆式安装结构，通过桨座的弹性卡扣即可完成桨叶的拆装，方便日常维护更换。

　　从安装边界来看，机臂展开后整机的旋翼回转直径控制在常见的多旋翼飞行平台尺寸范围内，可适配常规的便携收纳包，机臂与中心舱采用快拆式连接结构，拆卸后可将整机体积压缩至展开状态的三分之一左右，方便外出作业携带。动力系统的安装位预留了电调的散热空间，机臂上的镂空结构可在飞行时引导气流穿过臂身，带走电调工作产生的热量，避免长时间飞行时电调过热触发动力保护。中心舱的顶部预留了数传、GPS天线的安装凸台，可保证天线在飞行过程中无遮挡，提升信号传输稳定性，底部的载荷安装位设计有通用的快挂卡扣，可适配不同类型的作业挂载，无需重新设计转接结构。

　　在实际应用场景中，这类六旋翼平台可用于小范围的航空测绘、园区巡检、低空航拍等场景，相比四旋翼平台，六旋翼的单轴动力负载更低，飞行时的震动更小，搭载影像设备时可获得更稳定的成像效果，同时在遇到突发的单动力故障时，飞控可快速调整其余五个轴的动力输出，维持飞行姿态平稳，迫降过程中可有效降低设备坠毁的风险。机架的材质选型上，机臂采用高强度复合材质，在保证抗弯抗扭强度的同时，自身重量较轻，中心舱采用一体化成型结构，拼接缝隙少，可降低飞行过程中的结构震动传导，提升飞控的姿态解算精度。起落架的支脚采用韧性材质，降落时可吸收部分冲击能量，避免硬着陆时的冲击力直接传导至中心舱内的精密电子元件。整机的布线设计充分考虑了电磁干扰的屏蔽需求，动力线与信号线分槽布置，避免大电流动力线的电磁干扰影响飞控、GPS等敏感元件的正常工作。从结构设计的角度来看，这款六旋翼机架的所有连接部位均采用标准化的紧固件，日常维护时无需特殊工具即可完成拆装，易损件如机臂、起落架均可单独更换，降低了后期的使用维护成本。旋翼下方的空间预留充足，挂载云台时不会出现桨叶入镜的问题，同时起落架的结构不会遮挡下方载荷的作业视野，可满足不同挂载设备的视野需求。
