FPV无人机图传散热模组及天线适配组件

这套结构组件主要面向FPV穿越机、小型工业无人机的图传发射端配套使用，核心解决高功率图传模块长时间工作的散热问题，同时兼容多频段Aeronetix系列天线与VTX Peak Thor T67图传设备的安装匹配。从实际装机场景来看，高功率图传在满功率发射时核心发热器件温升极快，若没有足够的散热能力，很容易触发功率回退、画面卡顿甚至器件烧毁，尤其是在夏季户外飞行、长时间录制传输的工况下，散热结构的可靠性直接决定了图传链路的工作稳定性。

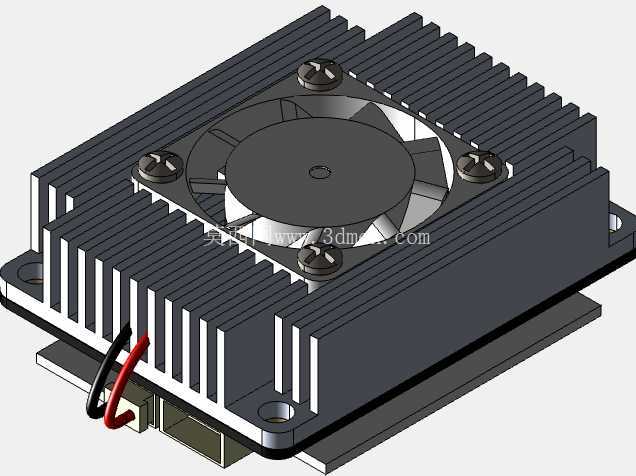

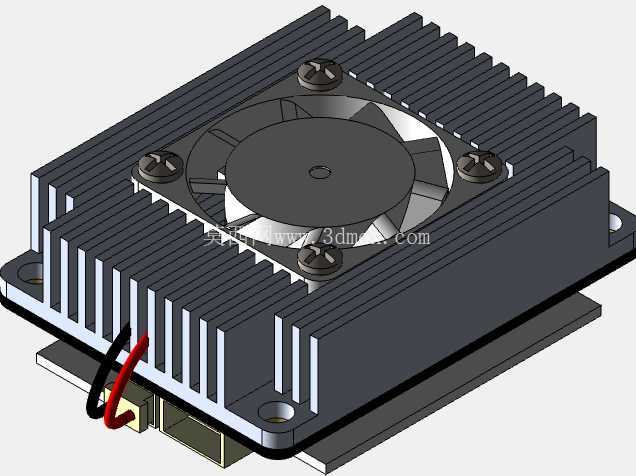

整个散热主体采用挤压铝型材工艺加工，鳍片排布方向顺着飞行时的前进气流方向设计，飞行过程中自然来流可以直接穿过鳍片间隙带走热量，同时在鳍片中心预留了标准30mm轴流风扇的安装位，四颗M2.5螺丝孔位精准对应常规微型散热风扇的安装孔距，在静风环境、地面调试或者低速飞行时，风扇主动送风可以快速将基板热量传导至鳍片表面，避免热量堆积。基板部分的厚度经过匹配计算，刚好覆盖图传核心芯片、功率放大器件的发热区域，底部预留了0.2mm的导热垫安装间隙，既可以保证发热器件与散热基板的充分接触，又不会因为导热垫过厚导致热阻升高。

安装边界方面，整个散热模组的外轮廓尺寸适配标准30.5mm飞控塔安装孔距，底部预留的插针避让槽可以兼容常规图传板的排针出线位置，不会和飞控、电调层的结构产生干涉。侧边预留的出线槽专门给风扇供电线、图传射频馈线留出走线路径，红黑供电线可以直接焊接到图传板的预留供电焊盘，不需要额外转接走线，馈线接口位置刚好对准天线安装位，减少馈线弯折带来的信号损耗。

天线适配部分覆盖了常用的四个FPV图传频段，包括1180-680MHz、1700-2700MHz、730-1130MHz以及T67设备对应的工作频段，安装孔位统一兼容标准SMA接头的固定尺寸，不需要额外修改安装孔就可以直接更换不同频段的天线，适配不同地区的无线电管制要求、不同飞行距离的信号传输需求。散热鳍片的齿高经过优化，在保证足够散热面积的前提下，整体重量控制在FPV装机的合理范围内，不会因为散热结构过重导致整机重心偏移、飞行续航时间大幅缩短，鳍片边缘做了0.3mm的倒角处理，避免装机过程中划伤线材或者操作人员的手部。

从结构设计逻辑来看，这套组件没有采用复杂的拼接结构，散热主体为一体挤压成型，减少了拼接结构带来的接触热阻，风扇安装位的沉头孔设计可以让螺丝安装后不突出鳍片表面，避免和上层设备或者机架结构产生刮蹭。底部的定位凸台可以卡在图传板的定位孔内，安装时不需要反复调整位置，对准孔位即可锁紧螺丝，降低装机调试的时间成本。针对FPV飞行时的高频振动场景，所有螺丝孔位都预留了防松垫圈的安装空间，风扇接线位置做了应力释放结构，避免飞行过程中振动导致线材脱焊、风扇停转。

实际使用中，这套结构既可以满足竞速穿越机短时间满功率冲刺的散热需求，也可以支撑长航时航拍无人机持续低功率传输的工作要求，鳍片的阳极氧化处理层既可以提升表面辐射散热效率，也可以避免铝型材表面氧化锈蚀，适应户外潮湿、多尘的飞行环境。天线安装面的平面度控制在0.1mm以内，保证SMA接头锁紧后接触面无缝隙，减少信号泄漏的概率，提升射频传输效率。
