钣金基础练习拆分结构三维建模素材

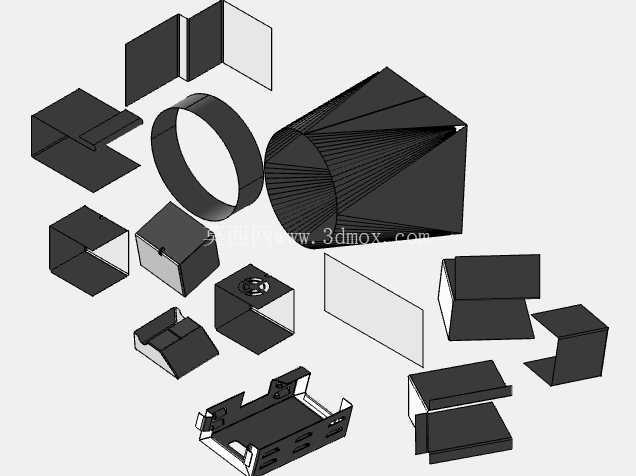

这套钣金练习结构覆盖了日常钣金设计中最常见的几类典型构型，从基础的平板折弯、带止裂槽的直角弯折，到锥面类异形钣金成型、环形薄壁卷制构件，再到带安装卡扣、定位缺口的组合式钣金件，每一个拆分单元都对应实际生产中的一类加工场景。在设备配套领域，这类钣金构件广泛用于各类工业设备的外防护壳体、内部安装支架、风道导流构件、电气安装板等场景，不同构型的钣金件承担着结构支撑、防护隔离、气流导向、元器件固定等不同的实际功能。

从设计思路来看，这套练习构件完全遵循实际钣金加工的工艺逻辑，每一个折弯边都预留了合理的折弯余量，相邻构件的拼接位置都考虑了折弯后的公差累积，避免出现装配干涉。比如其中的直角折弯盒体构件，在四个角的位置都设计了标准的止裂槽结构，防止折弯过程中出现材料撕裂，同时折弯内R角匹配常规钣金折弯下模的尺寸参数，不需要定制特殊刀具就能完成加工。而锥面类的异形钣金构件，拆分后的展开轮廓完全匹配激光下料的切割路径，没有出现无法一次切割成型的锐角或者过小工艺缺口，下料后可以通过折弯、压型或者简易焊接完成成型，不需要额外的定制模具。

在安装边界方面，这套练习里的每类构件都还原了实际装配中的尺寸配合逻辑，比如带翻边的环形构件，翻边高度刚好匹配常规自攻螺钉的安装深度，翻边上预留的安装孔位间距符合通用安装孔的排布规范，可以直接和相邻的平板构件完成螺钉固定。带卡扣结构的钣金件，卡扣的变形量控制在钣金材料的弹性变形范围内，装配时不需要额外工具就能完成卡接，同时卡扣的根部做了加强折弯，避免多次拆装后出现断裂。对于多折弯的支架类构件，每一个折弯面的平面度都预留了合理的公差范围，安装面的位置度偏差控制在常规钣金加工能达到的精度区间内，不需要后续二次校形就能满足安装要求。

从实际应用的角度出发，这类基础钣金构型是所有复杂钣金结构的组成单元，不管是大型设备的整机组装，还是小型装置的内部支架，本质上都是这些基础构型的组合与变形。比如其中的L型折弯支架，是设备内部固定电气元件、走线槽的最常用结构，通过调整折弯边长、安装孔位置就能适配不同的安装需求；带斜角的导流类钣金件，常见于设备的散热风道、排屑通道位置，通过合理的折弯角度控制气流或者碎屑的流向，减少风阻或者卡屑问题；多面折弯的盒体构件，多用于制作小型电气控制盒、设备的局部防护盖，通过合理的止裂槽设计和折弯顺序安排，可以在不焊接的情况下实现较高的结构强度，减少后续的打磨、喷涂工序。

在建模逻辑上，这套拆分结构完全遵循钣金设计的流程，从基础平板开始，依次添加折弯、法兰、切除、成型特征，每一步特征都对应实际加工的工序顺序，没有出现建模顺序和加工顺序冲突的问题，比如不会在平板状态下切除折弯后才需要加工的背孔，避免出现展开后孔位偏差的问题。同时所有构件的壁厚都采用常规钣金加工的常用厚度，适配常规的板材采购规格，不需要定制特殊厚度的板材就能完成加工，材料利用率也控制在合理区间，下料时可以通过共边切割减少废料产生。
