FPV无人机用频谱分析仪防护壳体结构

该结构件为FPV无人机配套频谱分析设备的承载防护壳体，采用压铸工艺成型，核心作用是为频谱分析核心电路、显示模块、射频连接端口提供可靠的物理防护与安装基准，适配户外FPV飞行作业时的复杂工况，可应对飞行过程中的振动冲击、轻微磕碰以及户外扬尘、少量溅水等使用场景。从实际使用场景来看，这类频谱分析设备多用于FPV无人机飞行前的频段扫描、干扰排查，帮助飞手确认作业区域的无线电信号环境，避免同频干扰导致的飞行失控，因此壳体的结构可靠性直接影响设备在户外作业时的稳定性。

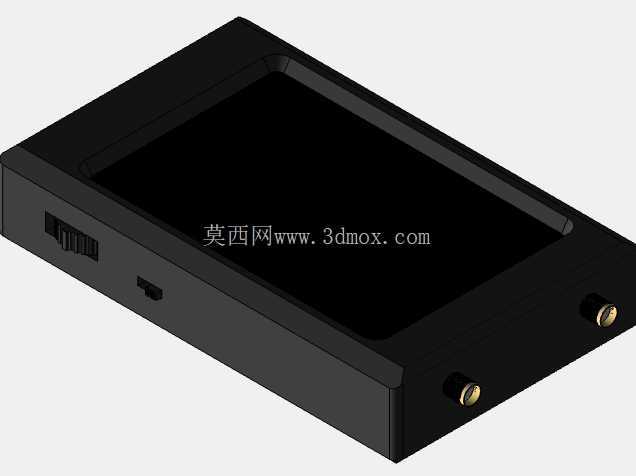

设计过程中优先考虑了安装边界的适配性，壳体整体采用矩形框架式结构，周圈均匀布置安装孔位，可直接通过螺丝与设备内部的PCB安装柱锁紧，同时上沿预留密封胶圈安装槽，配合上盖可实现基础的密封防护，避免户外作业时灰尘、水汽侵入内部电路。壳体正面预留屏幕安装沉台，沉台尺寸适配常规小尺寸显示模块，设计时考虑了屏幕防护需求，可兼容1片4mm厚度的丙烯酸屏幕保护膜安装，也可根据使用需求选择安装2片2mm厚度的保护膜，在不影响屏幕触控、显示效果的前提下，提升屏幕抗刮擦、抗冲击能力，避免飞行过程中碎石、树枝刮花屏幕。

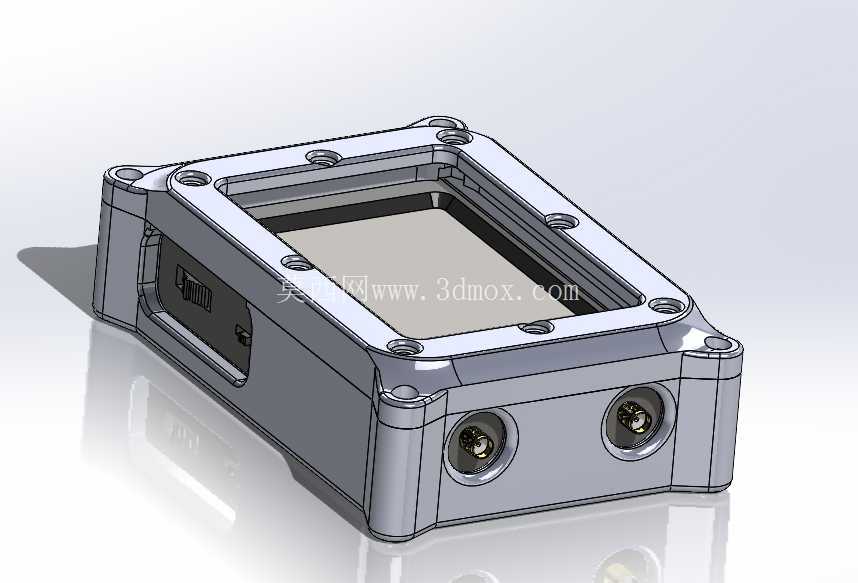

壳体侧端面集成两个射频接口安装位，接口采用嵌入式安装结构，安装位与壳体一体压铸成型，接口端面与壳体外侧平面齐平，既可以避免接口突出壳体受到磕碰损坏，也能保证射频接头连接时的同轴度，减少信号传输损耗。接口旁预留了小型按键安装槽，可适配设备的功能调节按键，按键孔位做了沉台处理，可配合防水硅胶帽实现按键处的密封。壳体两侧设计有内凹的安装耳，安装耳上预留贯穿孔，既可以用于设备自身的固定安装，也可搭配绑带将设备固定在FPV地面站、遥控器或者便携背包上，满足户外移动作业的携带需求。

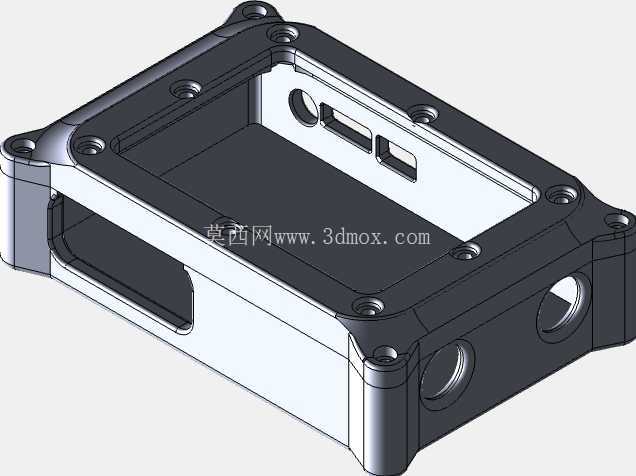

从结构强度设计来看，壳体周圈做了加厚的加强筋结构，转角处采用圆弧过渡，避免压铸成型时的应力集中问题，同时提升壳体整体的抗形变能力，在受到侧向冲击时，加强筋可分散冲击力，避免壳体变形挤压内部电路。壳体内部预留了多个定位柱，定位柱高度与PCB安装高度匹配，装配时可直接将PCB卡在定位柱上，无需额外调整位置，提升装配效率。壳体底部做了平整的安装基准面，可直接放置在桌面或者安装支架上，保证设备放置时的稳定性。

压铸工艺的选型也充分考虑了批量生产的可行性，壳体整体壁厚均匀，避免出现壁厚突变导致的压铸气孔、缩松等缺陷，所有开孔位置均做了脱模斜度设计，适配压铸模具的开模需求，减少后续机加工的工序量。表面处理可根据使用需求选择喷塑或者阳极氧化，提升壳体的耐腐蚀能力与耐磨性能，适应户外复杂的使用环境。在接口设计上，两个射频接口的间距经过反复校核，保证两个接头同时插线时不会出现干涉，预留足够的操作空间方便插拔连接线。屏幕沉台的深度经过测算，安装保护膜之后屏幕表面与壳体上沿基本齐平，既可以避免保护膜边缘被剐蹭起翘，也能在屏幕受到正面冲击时，通过壳体边框分担部分冲击力，降低屏幕碎裂的风险。
