标准USB公头带线连接组件结构设计

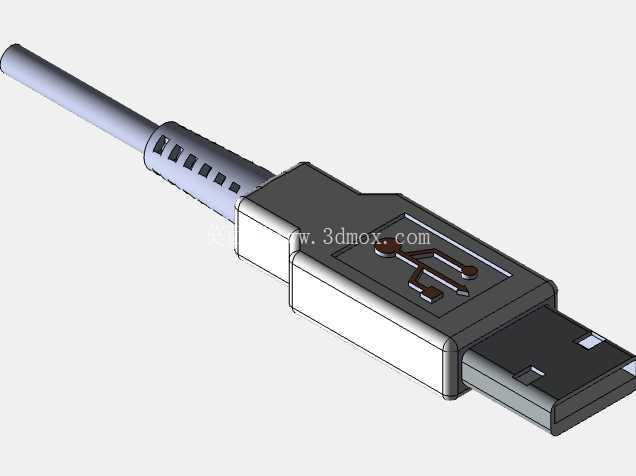

日常做消费电子结构配套设计时，USB接口的连接组件是绕不开的基础部件，这次建模的带线USB公头结构，覆盖了从接口插合到线缆过渡的全段细节，完全匹配实际量产件的结构逻辑。先从应用场景说起，这类连接器广泛用在个人电脑外设连接、工业控制设备数据传输、消费电子充电与数据交互场景，小到U盘、鼠标键盘的有线连接，大到工业机柜内调试端口的外接引线，都能看到同结构产品的身影，它承担着电力传输与数字信号双向传递的核心作用，是目前通用串行总线接口应用最广泛的公端形态之一。

从功能特性上拆解，整个组件分为三个核心功能段：前端金属插合段、中段绝缘塑壳段、尾端线缆防弯折段。前端金属插合段严格遵循USB Type-A公头的标准尺寸规范，插合面的接触弹片位置、金属外壳的卡扣凸点尺寸都做了精准还原，保证和母座插合时的接触可靠性，插拔力控制在标准区间内，既不会出现插接过松导致的接触不良，也不会因为插拔力过大造成母座损伤。中段的塑壳部分做了双层嵌套结构，内层是包裹金属插尾的绝缘骨架，负责固定内部接线端子的位置，避免线缆拉扯时端子移位造成短路或断路；外层是手持插拔的受力外壳，表面做了细微的防滑纹理处理，对应实际产品上的USB标识凹槽位置也做了结构还原，方便用户识别插接方向，避免反插损坏接口。

设计思路上优先考虑了长期使用的可靠性，尾端的防弯折结构是重点设计部分，做了渐变直径的应力释放槽，也就是大家常说的SR尾档，这部分的硬度介于线缆外被和硬塑壳之间，当线缆受到弯折力时，应力会均匀分散在渐变段上，不会集中在塑壳和线缆的衔接位置，避免长期弯折后线缆外被破裂、内部芯线折断的问题，这也是很多劣质USB线容易在接头位置断线的核心原因，建模时特意还原了这部分的多道环形凹槽结构，每道槽的深度和间距都参考了量产产品的抗弯折测试数据，保证弯折时的形变均匀。

关于安装边界和尺寸，整个连接器的总长度从金属插合端的最前端到防弯折段的尾端，控制在常规量产件的尺寸区间内，金属插头部的宽度、厚度完全符合USB-IF的标准规范，能适配所有标准Type-A母座的安装空间，塑壳部分的最大外轮廓尺寸做了收窄处理，不会出现相邻USB接口位置冲突的问题，比如在电脑并排的USB端口上使用时，不会因为接头外壳过宽挡住相邻接口。尾端衔接的线缆直径匹配常规28AWG四芯USB线的外被尺寸，内部的芯线焊接空间也做了预留，金属插尾的焊盘位置和塑壳内部的走线槽一一对应，实际生产时焊线后可以直接压合内骨架，不需要额外调整走线位置。

做结构建模的时候，特意把各部件的装配间隙做了还原，金属外壳和内层塑骨的过盈配合量、外层塑壳和内骨架的卡扣配合量都按照实际装配公差设置，不会出现建模时各部件干涉、实际生产无法装配的问题。金属插头部的弹片做了预压角度设计，和母座接触时能保证足够的正压力，降低接触电阻，避免大电流充电时出现接头发热的问题。塑壳的分模线位置也做了合理设置，放在侧面不影响外观的位置，符合注塑生产的工艺要求，不需要做复杂的滑块结构就能完成注塑生产，降低量产的模具成本。

很多刚入行的结构工程师做USB接头建模时，容易忽略尾端应力释放段的弧度和槽位设计，要么把尾档做的太硬，起不到防弯折作用，要么做的太软，无法支撑线缆的重量，建模时参考了多份实际产品的抗弯折测试报告，把每道防折槽的圆角、深度都做了参数化设置，调整参数就能适配不同线径的线缆需求。另外，金属外壳的接地弹片位置也做了还原，插合时能和母座的金属外壳先接触，释放静电，避免静电打坏内部的电子元件，这部分细节在很多简化模型里都会被省略，但在实际产品设计里是必不可少的ESD防护结构。
