带开孔U型折弯钣金壳体结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1189736
  • 带开孔U型折弯钣金壳体结构设计

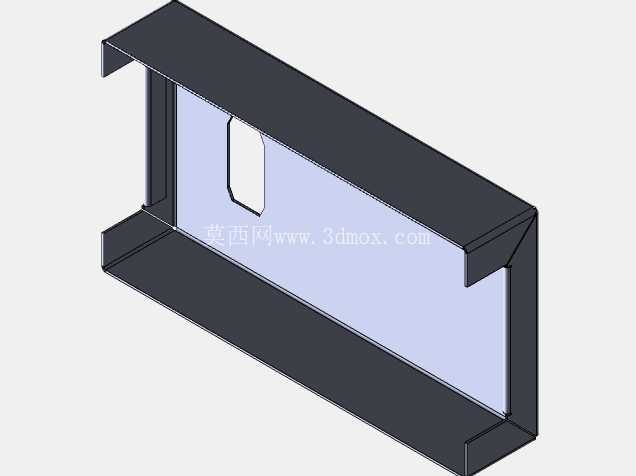

这类U型带侧开孔的钣金壳体,在工业电控柜内部分隔、小型设备外防护、生产线工位工装护罩场景里应用十分普遍,不同于常规平板折弯件,该构件两侧的折边形成了完整的围合支撑结构,不需要额外加装角码或者焊接加强筋,就能依靠钣金自身的折弯强度承担侧向的受力,在实际产线应用中,这类构件常作为设备操作侧的防护挡板,或者小型电气元件的安装承载座,侧面预留的长圆形开孔,是为了嵌入式安装按钮、指示灯或者小型观察窗,开孔边缘做了微小的折弯翻边处理,既可以消除钣金剪切后的锐边,避免安装维护时划伤操作人员,也能提升开孔位置的局部刚度,防止长期使用后开孔边缘出现变形翘曲。

从设计逻辑来看,这类钣金件优先采用等料厚的冷轧钢板加工,常规应用场景下料厚选择1.2mm到2mm区间即可,不需要额外做加厚处理,整体的U型结构是通过两次90度折弯成型,折弯时需要提前计算好折弯扣除值,保证两侧折边的平行度误差控制在0.2mm以内,否则安装时会出现与相邻构件贴合不严、固定孔位错位的问题。两侧折边的端部做了45度的斜切收边,一方面是避免折边端部的锐角在装配时剐蹭相邻的线缆或者零件,另一方面也能减少折弯时端部的材料堆积,防止折弯处出现鼓包变形。构件的上下折边宽度一致,在安装时可以直接通过折边上预留的固定孔与设备框架用螺丝锁紧,不需要额外设计安装支架,能有效减少整机的零件数量,降低装配环节的工作量。

在实际安装边界上,这类钣金壳体的总宽度需要匹配安装位的内空尺寸,通常预留0.3mm到0.5mm的装配间隙,方便安装时顺利推入到位,不会出现卡滞。侧面开孔的位置需要根据内部安装的元件尺寸确定,开孔的中心高度要符合人机操作的合理区间,通常距离安装基准面120mm到150mm之间,方便操作人员站立时按压操作。构件的整体长度可以根据实际设备的防护需求灵活调整,折弯的内R角通常取与料厚相等的数值,既可以保证折弯处的强度,也不会因为R角过大导致折边位置出现明显的圆弧凹陷,影响外观平整度。

从功能特性来说,这类钣金壳体除了基础的防护和承载作用,还能起到一定的电磁屏蔽效果,如果应用在有电磁防护要求的电控场景,只需要在钣金表面做导电氧化处理,折边贴合位置加装导电泡棉,就能形成连续的导电屏蔽层,减少内部电气元件受到的外部电磁干扰,同时也能避免内部元件的电磁信号向外泄漏。相比塑料材质的护罩,这类钣金构件的耐温性能更好,在设备运行产生局部高温的场景下,不会出现受热变形、老化变脆的问题,使用寿命更长,而且钣金材料可以回收再利用,更加符合工业生产的环保要求。

在建模过程中,需要优先使用钣金特征进行构建,不能直接用实体拉伸切除来做模型,否则后续无法直接生成展开的下料图纸,会给生产加工带来额外的工作量。建模时需要准确设置折弯系数、K因子等参数,保证展开后的下料尺寸与实际加工需求一致,减少试折的材料浪费。侧面的长圆孔需要在平板状态下完成冲切或者激光切割,等折弯成型后再做开孔的话,不仅加工难度大,也很难保证开孔的位置精度。折边的折弯顺序需要提前规划,先完成两侧小折边的折弯,再进行整体U型的大角度折弯,避免折弯过程中出现刀具与已成型折边的干涉,导致零件报废。这类构件的表面处理通常采用静电喷塑,颜色可以根据设备的整体配色选择,喷塑层厚度控制在60微米到80微米之间,既能起到良好的防锈防腐效果,也不会因为涂层过厚影响装配尺寸。
