微型高转速无刷直流航模动力电机

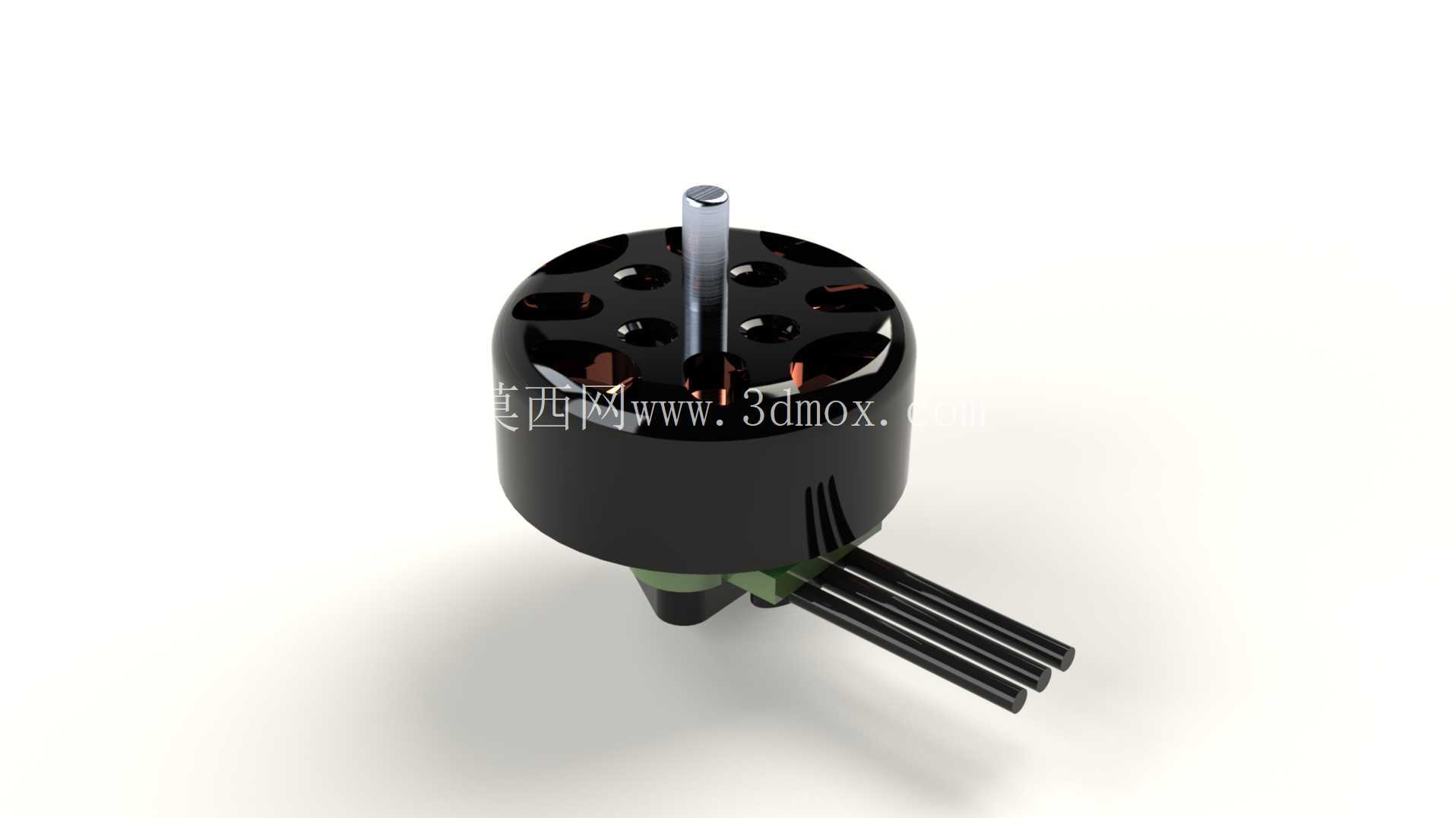

　　这款微型外转子无刷直流电机，核心适配小型穿越机、微型FPV无人机这类对动力密度要求极高的航模场景，也可用于桌面级小型精密传动装置、微型仿生机器人的动力输出单元，在负载极轻、需要瞬间响应高转速输出的工况下能发挥最优性能。从结构设计逻辑来看，采用外转子布局是为了在极小的机身体积下最大化扭矩输出效率，转子外壳直接集成磁钢，省去了额外的传动连接结构，转动惯量控制在极低水平，能在接收到电调信号后数毫秒内完成转速爬升，匹配航模飞行时的快速油门响应需求。

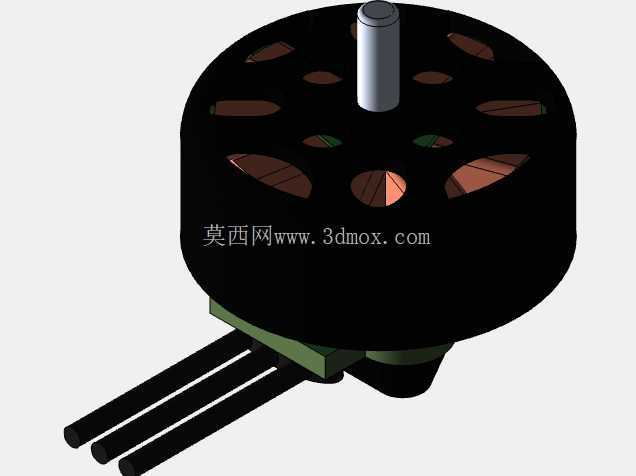

　　出线端采用三根耐高温硅胶线直接从定子基座侧方引出，避开了输出轴的转动干涉区域，出线位置做了斜向切角处理，安装时不会和机架安装位产生挤压，线芯采用多股细铜丝绞合结构，既可以降低大电流供电时的线损，也能承受电机高频振动带来的弯折疲劳，避免飞行过程中出现断线故障。输出轴采用高强度不锈钢材质，轴径匹配市面上主流的微型螺旋桨安装孔位，轴身做了定位卡槽设计，安装桨叶时可以通过卡簧快速锁定轴向位置，不需要额外打胶固定就能承受高转速下的离心力，不会出现射桨风险。

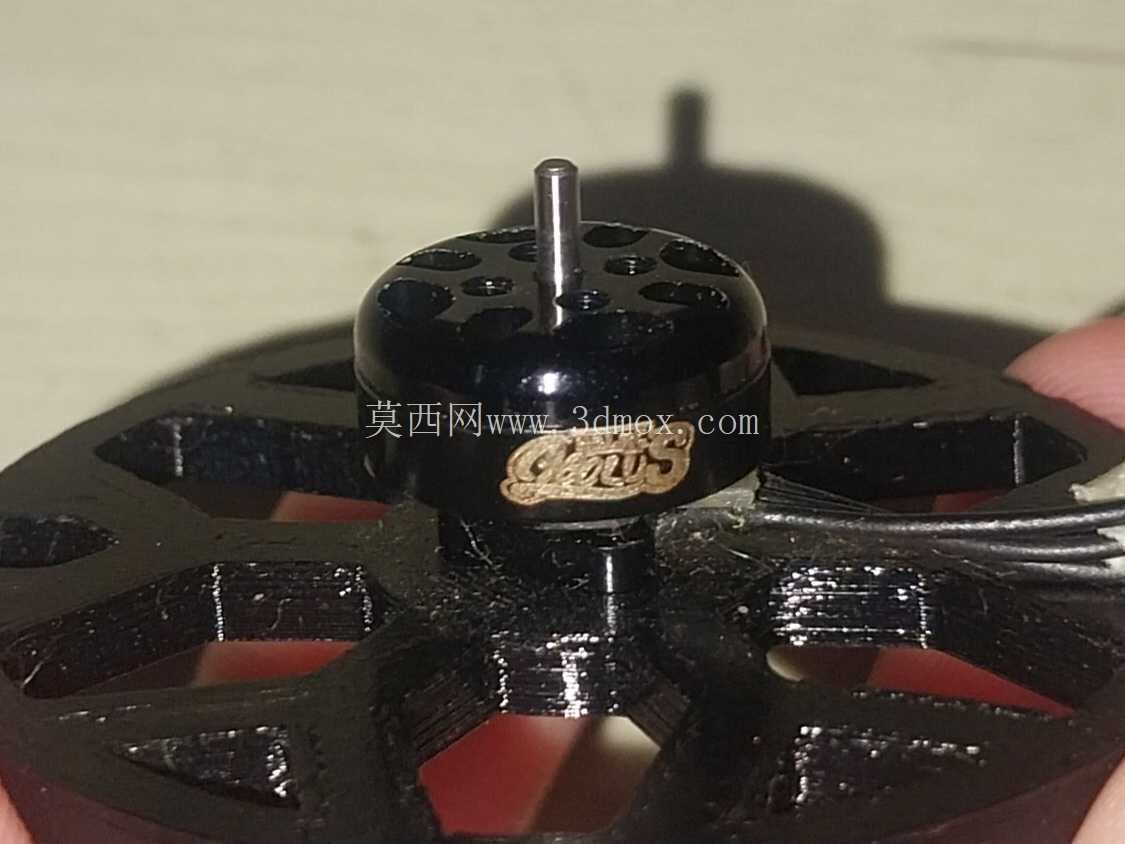

　　定子基座的安装孔位采用十字交叉布局，安装孔间距适配1102规格电机的通用安装标准，能直接兼容市面上绝大多数2寸以下微型穿越机的机架安装位，不需要额外做转接件，基座底部做了沉台设计，安装螺丝可以完全沉入基座内部，不会突出到转子转动区域，避免螺丝刮蹭转子外壳造成运转卡滞。转子外壳采用轻量化铝合金材质，表面做了镂空开孔处理，一方面是为了降低整体转动重量，提升转速响应速度，另一方面高转速运转时，镂空孔可以带动空气形成定向气流，直接带走定子绕组工作时产生的热量，避免长时间大油门输出时绕组过热退磁，延长电机的连续工作时长。

　　从实际使用场景的适配性来看，10000KV的转速参数意味着每提升1V供电电压，电机空载转速会提升10000转，搭配2S高压锂电池供电时，空载转速可以突破20000转，完全能满足微型穿越机做花飞动作时的动力需求，在小负载工况下运转平稳性优异，动平衡精度控制到位，高转速下不会出现明显的机身共振，能有效降低飞行时的画面果冻效应，适配搭载微型运动相机的航拍需求。设计过程中对安装边界做了严格控制，电机整体外径、机身高度都控制在微型航模的安装阈值内，转子转动时的外轮廓不会超出机架的机臂安装范围，不会和螺旋桨根部产生干涉，定子绕组采用高密度绕线工艺，在有限的定子槽空间内最大化铜线填充率，提升电机的能量转换效率，相同供电电流下能输出更大的扭矩，降低电池能耗，提升航模的续航时间。电机尾部的出线位置做了防拉扯加固处理，线材和定子基座的连接处做了密封固持，即便是炸机时受到外力拉扯，也不会出现线材从绕组上脱落的问题，提升整机的抗损能力。
