斐乐V4114外转子无刷动力电机结构

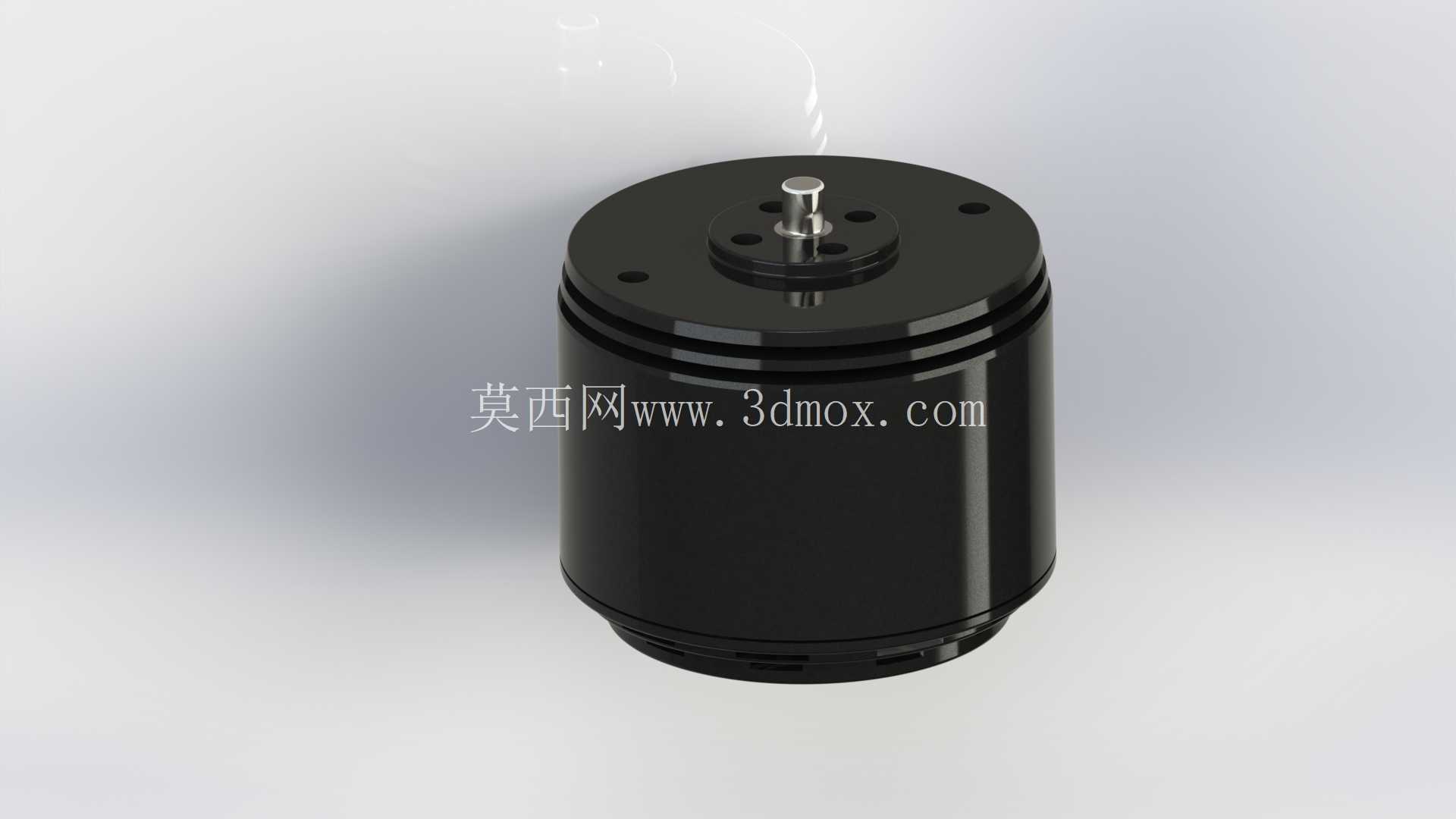

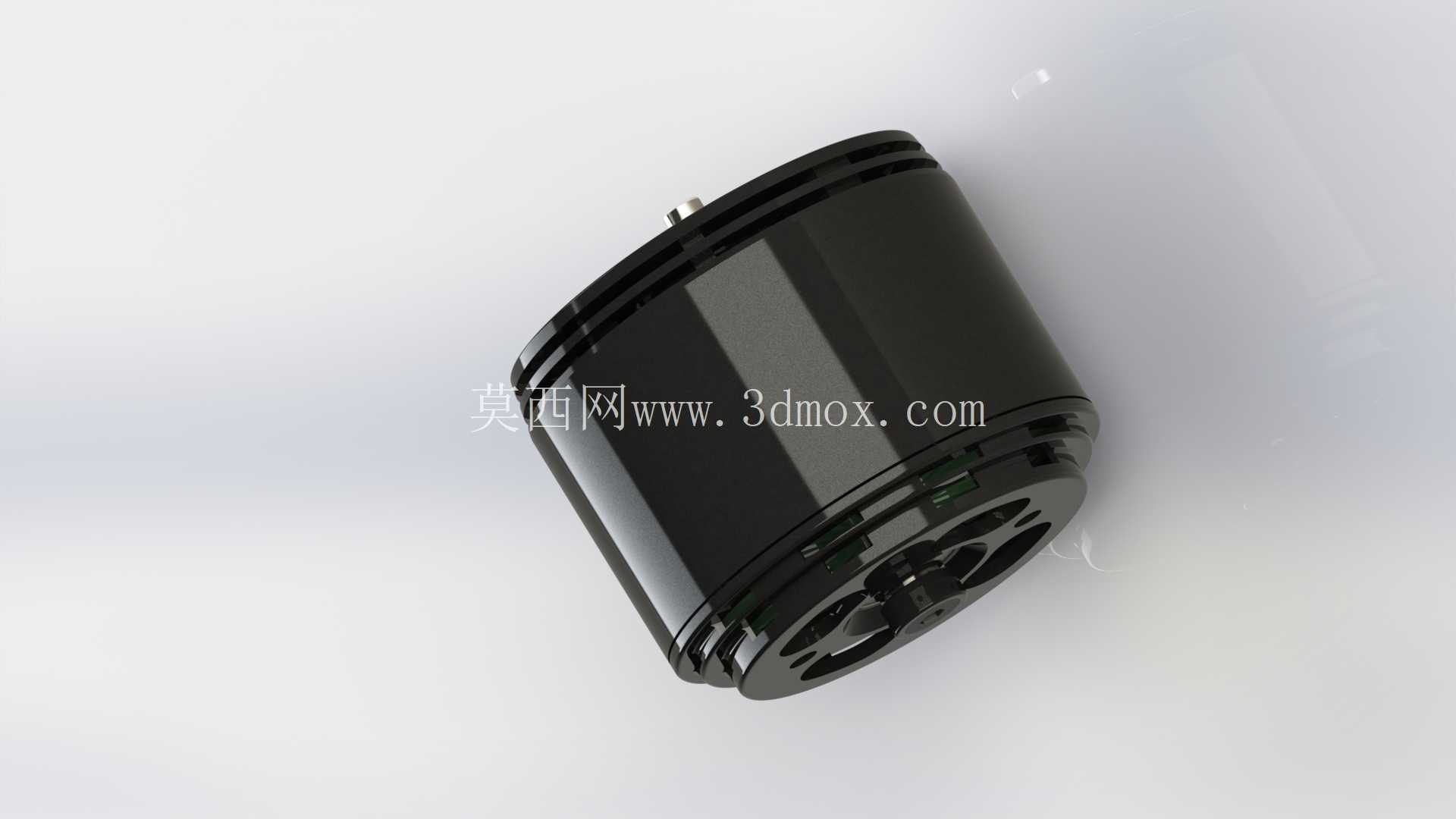

　　这款外转子无刷动力单元，主要面向多旋翼无人机、固定翼航模以及小型垂直起降飞行器的动力输出场景，在大载重工业级无人机、长航时测绘无人机以及专业航模竞技机型中，这类KV420规格的电机是16至20英寸螺旋桨的适配动力核心，能够在搭配60A级别电调的工况下，为旋翼系统提供稳定的扭矩输出，支撑整机完成悬停、巡航、机动飞行动作的动力需求。从结构设计来看，该电机采用典型的外转子布局，将永磁体镶嵌在旋转的外壳内壁，定子绕组固定在中心基座上，这种结构相比同尺寸内转子电机，能够获得更大的扭矩输出特性，适配大尺寸螺旋桨的低转速大拉力需求，不需要搭配复杂的减速齿轮组，直接驱动螺旋桨即可完成动力传递，减少了传动环节的能量损耗与机械故障点。

　　电机顶部的输出轴采用定位台阶加轴端固定孔的设计，安装螺旋桨时可以通过台阶面完成径向定位，轴端的螺丝孔能够配合桨夹完成螺旋桨的轴向锁紧，避免高速旋转过程中桨叶出现松动偏移，输出轴的直径与伸出长度经过匹配计算，能够兼容市面上主流的16至20英寸折叠桨、固定桨的安装尺寸，不需要额外加装转接轴套即可完成装配。电机外壳采用一体化拉伸成型的黑色金属壳体，表面做了阳极氧化处理，既能够提升外壳的散热效率，将绕组工作产生的热量通过旋转的外壳快速散出，又能减轻整机重量，同时外壳上预留的多个安装孔位，对应中心定子基座的安装螺纹，能够通过四颗固定螺丝将电机锁紧在机臂的电机安装座上，安装孔的孔距符合行业通用的跨距标准，能够适配多数碳纤维机臂、铝合金机臂的安装座尺寸，不需要重新打孔即可完成替换安装。

　　定子部分的绕组采用多股并绕的铜线绕制，KV值设定为420，意味着每提升1V的输入电压，电机空载转速提升420转，在搭配6S锂电池供电的工况下，空载转速能够达到合理区间，配合20英寸螺旋桨时，单电机最大拉力能够覆盖5至8公斤的负载需求，满足多旋翼无人机单轴的拉力冗余要求，保证整机在单电机出现动力衰减时仍能维持稳定飞行。电机的上下端盖之间设置了高精度的双轴承支撑结构，两个轴承分别布置在输出轴根部与定子基座尾部，能够承受螺旋桨旋转过程中产生的径向载荷与轴向拉力，避免长时间大拉力工作下出现轴跳、轴承磨损过快的问题，轴承的密封结构能够阻挡户外飞行时的灰尘、水汽进入电机内部，提升电机在复杂户外环境下的工作可靠性。

　　从安装边界来看，电机整体为圆柱形结构，最大外径处于41至42毫米区间，整体高度不含输出轴的部分控制在合理范围，安装到机臂上之后，突出机臂表面的高度不会影响螺旋桨的旋转间隙，同时电机底部的出线口采用侧出设计，电源线从电机基座侧面引出，能够顺着机臂内部走线到电调安装位置，避免线缆外露被螺旋桨打到，也能减少飞行过程中的风阻。在实际选型应用中，这类电机需要搭配对应的电调完成参数匹配，电调的电流余量需要覆盖电机最大油门工况下的电流峰值，避免大拉力输出时电调过流保护，同时电机的旋转方向可以通过调换三相线的接线顺序进行调整，满足多旋翼飞行器正反桨配对的安装需求，相邻机臂上的电机转向相反，能够抵消旋翼旋转产生的反扭矩，维持整机的姿态稳定。在结构建模过程中，该模型完整还原了电机的外部安装特征、输出轴结构、外壳散热细节以及安装孔位的位置尺寸，能够直接导入整机装配环境中完成机臂部分的干涉检查，验证电机与桨夹、机臂、整流罩之间的装配间隙，避免结构设计过程中出现安装干涉问题，也可以作为无人机动力系统选型阶段的三维占位模型，用于整机重心计算、气动布局仿真的参考依据。
