MAD5010IPE工业无人机动力电机结构

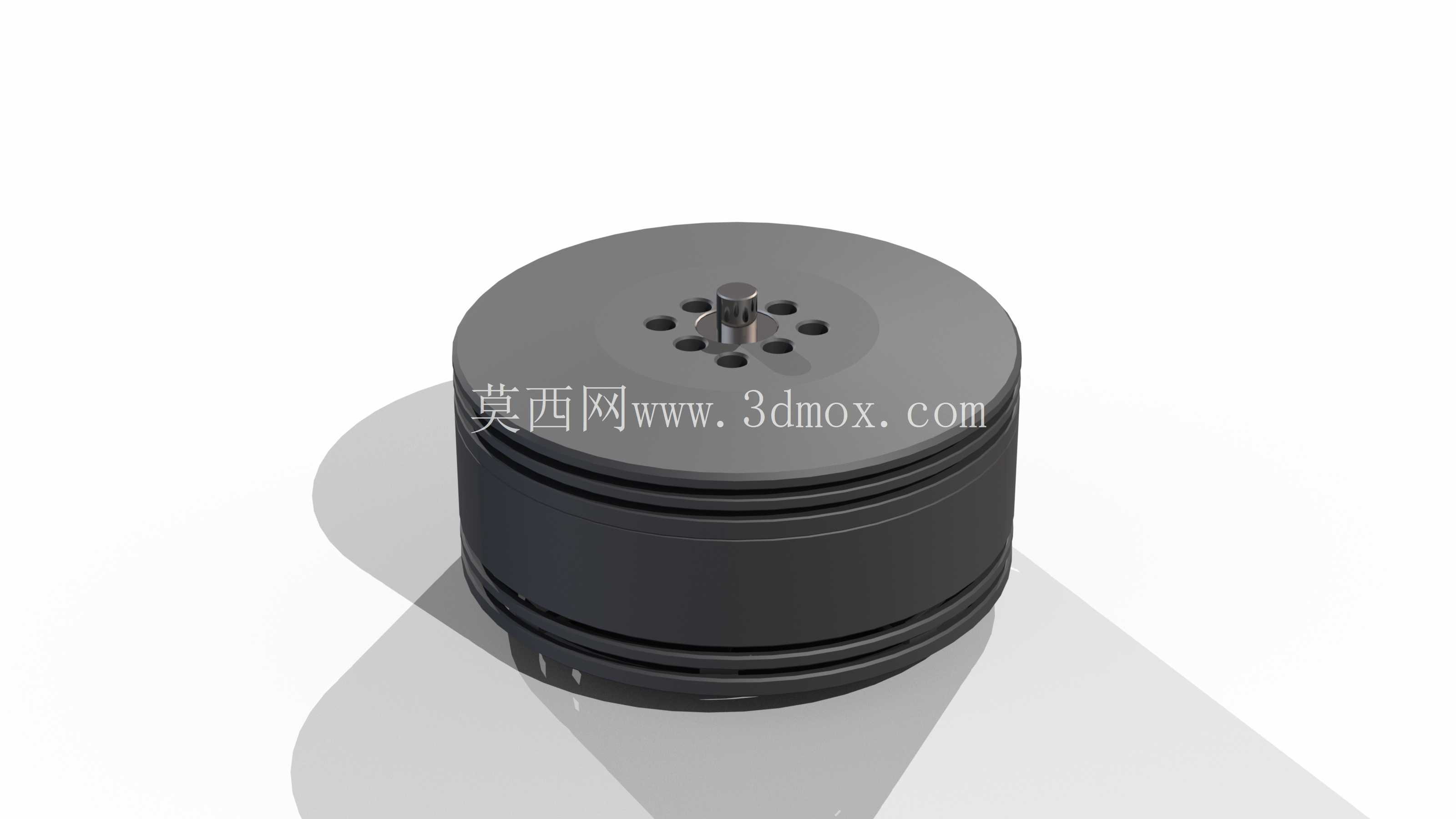

　　这款动力单元主要面向工业级多旋翼无人机的动力系统配套，适配大载重巡检、测绘、农林植保类无人机的单旋翼动力输出需求，区别于消费级无人机的小功率动力配置，该电机针对长时间高负载工况做了结构层面的优化，能够在持续大拉力输出场景下保持稳定的运转状态，避免普通消费级电机在高负荷下出现的退磁、过热等失效问题。从结构设计来看，整体采用短粗型的外转子构型，外转子壳体采用一体化切削成型的高强度铝合金材质，壳体表面加工有多道环形散热槽，既能够增加转子壳体的散热面积，在电机持续运转时通过旋翼下洗气流带走绕组产生的热量，同时环形槽结构也能提升转子壳体的结构刚度，降低高转速下的转子形变风险，避免转子与定子之间出现扫膛故障。

　　转子顶部的安装端面做了平面度精加工处理，端面上均匀分布的多个安装孔位，适配不同规格的螺旋桨桨座安装，中心的定位凸台能够与桨座的定位孔形成精准配合，保证螺旋桨安装后的同轴度，降低高转速下的动不平衡量，减少无人机飞行过程中的振动传导，提升飞控系统的姿态控制精度。定子部分采用高导磁率的硅钢片叠压结构，绕组采用耐高温的漆包线多层绕制，能够承载更大的持续工作电流，匹配大尺寸螺旋桨的扭矩输出需求，定子与底座之间采用过盈配合加耐高温结构胶粘接的固定方式，避免在大扭矩输出下定子与底座出现相对转动。

　　底座的安装端设置有标准的螺纹安装孔位，能够直接固定在无人机机臂的电机安装座上，安装孔的位置公差控制在0.02mm以内，保证电机安装后与机臂的垂直度，避免螺旋桨旋转平面出现倾斜导致的拉力损耗。从安装边界来看，电机整体的径向尺寸适配常见的30mm-40mm直径的碳纤维机臂安装，轴向高度不会占用过多的机臂端部空间，能够给电调、电源线缆等部件留出足够的布线空间，电机出线端采用耐高温的硅胶线缆，能够承受大电流通过时的发热，同时线缆的耐弯折特性可以适配无人机机臂的布线弯折需求，避免飞行过程中震动导致的线缆断裂。在实际应用场景中，这类电机通常搭配18寸-22寸的碳纤维螺旋桨使用，单电机能够提供数公斤的持续拉力，多电机组合的动力系统能够支撑最大起飞重量数十公斤的工业无人机平台，满足搭载光电吊舱、测绘相机、植保药箱等任务载荷的需求。设计过程中充分考虑了户外作业的环境适应性，电机的转子与定子之间的配合间隙做了迷宫式密封结构，能够阻挡户外作业时的沙尘、雨水进入电机内部，避免沙尘磨损轴承、绕组短路等问题，提升电机在复杂野外环境下的工作可靠性。

　　轴承部分采用双侧密封的深沟球轴承，能够承受径向与轴向的复合载荷，适配螺旋桨旋转时产生的轴向拉力与径向振动，轴承的润滑脂采用宽温域型号，能够在零下二十度到零上六十度的环境温度范围内保持正常的润滑性能，满足不同地域、不同季节的作业需求。电机的动平衡等级按照G2.5级标准做校准处理，在最高工作转速下的振动量控制在极小范围内，既能够降低飞行过程中的整机振动，提升任务载荷的工作精度，比如测绘相机的成像清晰度、光电吊舱的稳定精度，同时也能够减少振动对电机轴承、机臂结构的疲劳损伤，延长整机的使用寿命。在结构建模过程中，所有的配合尺寸都按照实际加工公差做了对应设置，安装孔位的位置、转子与定子的配合间隙、轴承安装位的尺寸公差都与实物保持一致，能够直接用于无人机动力系统的装配干涉检查、机臂结构的适配设计，也可以用于无人机动力系统的仿真分析，通过模型的重量、转动惯量参数来计算动力系统的响应特性，为飞控参数调试提供准确的参考依据。
