锻造车间用可旋转线材承载支撑装置

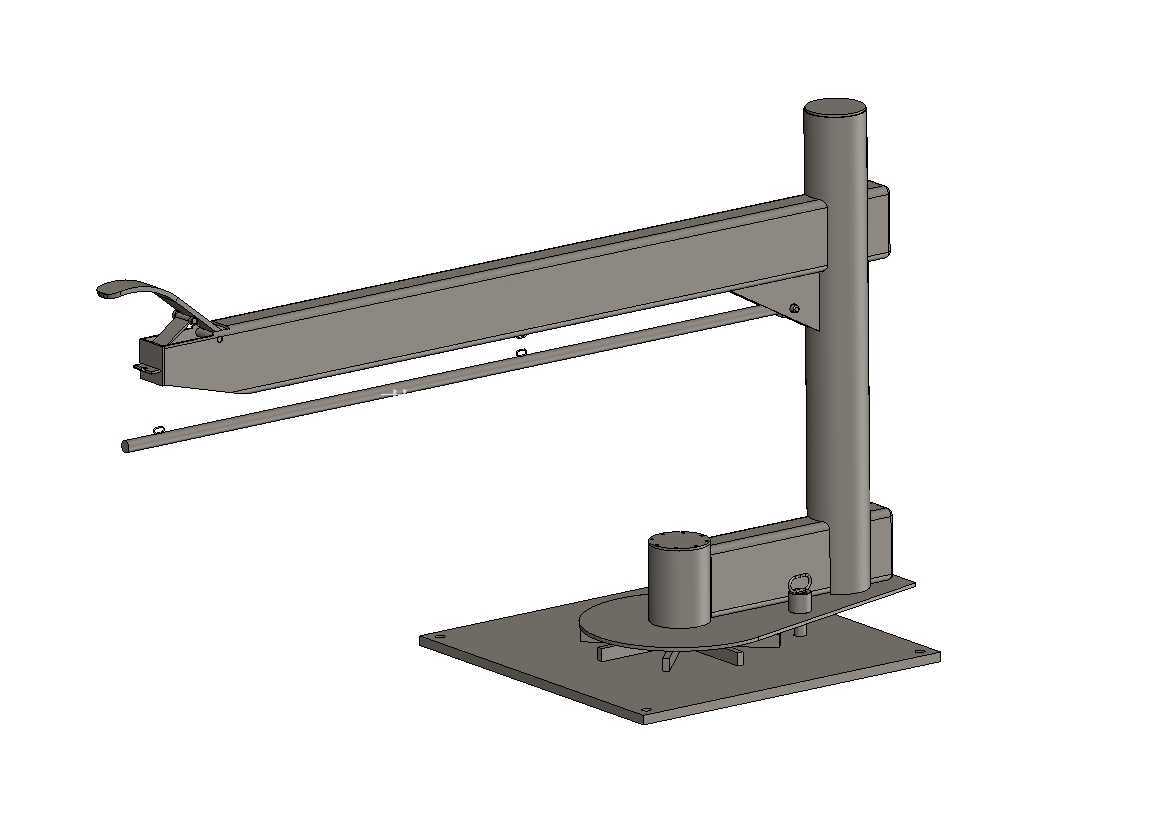

　　在自由锻、模锻生产的车间现场，线材类坯料的暂存与上料辅助一直是容易被忽略的工位细节，常规的地面堆放不仅会造成线材表面磕碰划伤，还会占用通道空间，增加操作人员取料的弯腰负重频次，这款支撑装置正是针对锻造工位的线材承载需求设计，适配直径范围覆盖常规锻造用盘条、直条线材的承托需求。从结构布局来看，装置采用立式立柱配合水平悬臂的整体架构，底部为方形安装法兰板，可通过膨胀螺栓或者焊接方式固定在工位旁的混凝土地面或者设备基座平台上，安装时需保证立柱的垂直度偏差不超过千分之二，避免悬臂旋转过程中出现卡滞或者偏载磨损。

　　悬臂部分采用双层平行梁结构，上梁为主要承力构件，下梁设置线材导向限位结构，前端带有防脱卡扣，避免悬臂旋转过程中线材从端部滑落，悬臂与立柱的连接位置内置滚动轴承组件，转动阻尼经过调校，既可以实现360度全周旋转，也能在两个预设的固定工位实现锁止，锁止结构采用弹簧销定位，操作人员单手即可完成解锁与锁止操作，无需额外辅助工具。承重性能方面，整体结构经过力学仿真校核，额定承载能力可达3吨，完全满足常规锻造生产中单批次线材坯料的存放重量需求，悬臂的伸出长度经过工位适配优化，覆盖操作人员取料的最佳作业半径，减少取料过程中的走动距离，提升工位作业效率。

　　设计过程中充分考虑了锻造车间的恶劣工况，所有结构件均采用热轧型钢焊接成型，焊接后进行去应力退火处理，避免长期承重出现结构变形，外露的转动配合位置设置防尘密封结构，减少车间内氧化皮、粉尘进入轴承配合面，延长维护周期，降低日常运维的工作量。安装边界上，底部法兰板的安装孔位按照通用的工位固定尺寸设计，无需对现有车间地面进行大规模改造即可完成安装，悬臂在最低位置时距离地面的高度符合人体工程学要求，操作人员取放线材时无需过度弯腰或者抬手，降低长期作业的疲劳强度。

　　在实际生产场景中，该装置可布置在锻锤、压力机的上料侧，旋转至取料位时可承接上一工序转运来的线材坯料，旋转至送料位时可直接将线材端部对准设备进料口，减少坯料的二次转运环节，也可布置在热处理工位旁，用于承载待热处理或者热处理完成的线材工件，避免工件直接接触地面造成的冷却不均或者表面损伤。结构上的轴承组件经过专门的载荷匹配设计，可承受悬臂带载旋转时产生的径向与轴向复合载荷，长期使用不会出现下沉或者晃动，悬臂上的导向结构可根据线材的直径进行小幅调整，适配不同规格的线材承托需求，无需更换额外的适配配件。整体外形没有多余的突出结构，避免车间内转运物料时发生磕碰，所有焊接位置均打磨圆滑过渡，没有尖锐棱角，避免操作人员作业时被划伤，表面涂装采用耐高温的防锈漆，可适应锻造车间内的高温辐射环境，长期使用不会出现漆层脱落、锈蚀的问题。
