渗碳淬火工艺用SQF耐热固定工装

在金属热处理尤其是密封淬火炉的渗碳、硬化作业场景中，工件的装夹固定直接决定热处理批次的良品率与生产效率，这套SQF固定装置正是针对该场景开发的专用承载工装。不同于普通物料周转架，该装置的整体框架采用耐热不锈钢材质打造，可长期在900℃以上的高温炉内环境中保持结构强度，不会因反复热胀冷缩出现形变、开裂问题，适配密封淬火炉内的强渗碳气氛环境，避免表面氧化起皮剥落污染炉腔与工件。

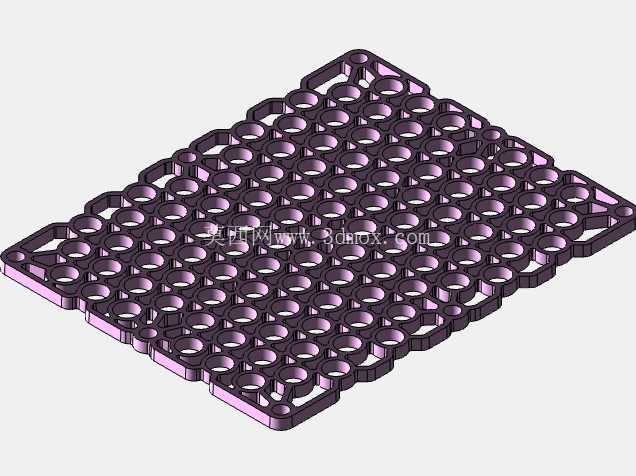

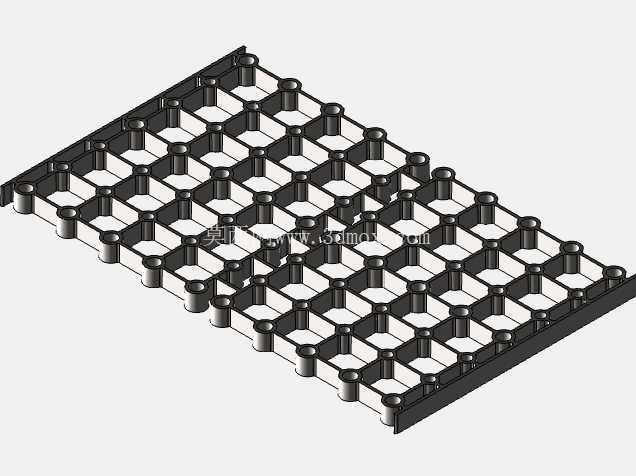

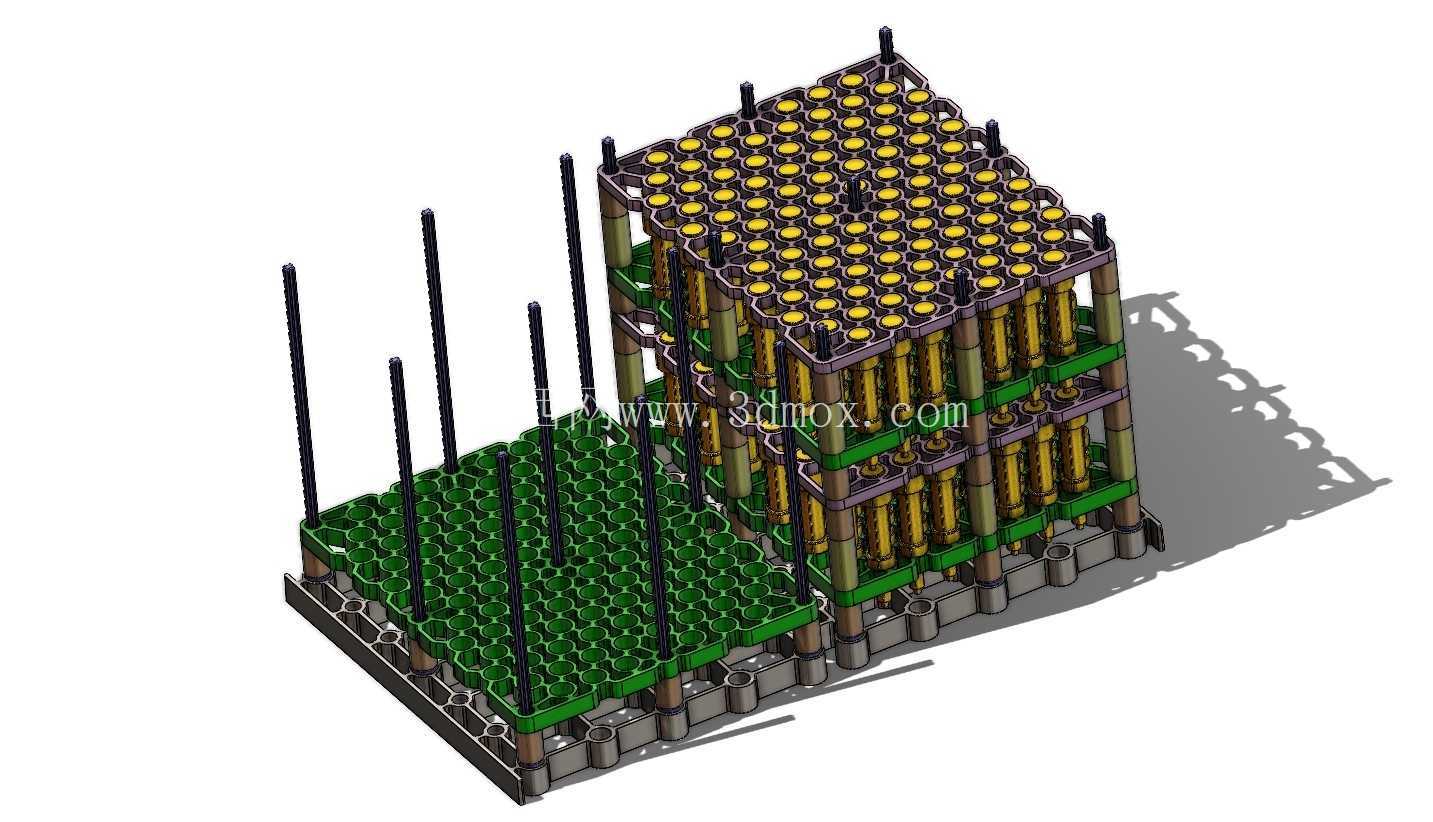

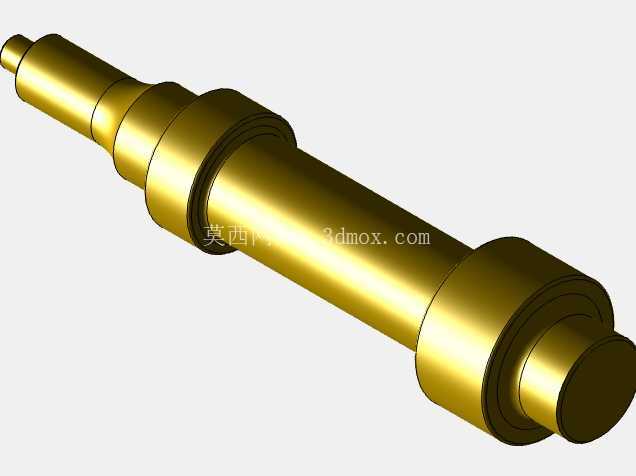

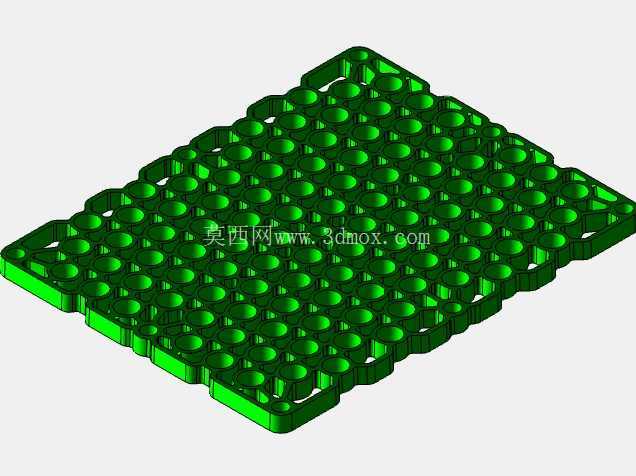

从结构设计来看，装置采用分层堆叠式的承载逻辑，底部为一体化成型的网格承载底座，底座上均匀排布密集的蜂窝状定位孔，每个定位孔可对应插装待处理的小型轴类、套类零件，避免零件在加热、淬火油液冲刷过程中出现位移、磕碰；层与层之间通过等高的耐热立柱实现支撑定位，每层承载板都设置了与底座对应的定位网格，可根据待处理零件的长度灵活调整层间距，既保证炉内气氛能够在零件间隙间充分循环，让每个工件的渗碳层厚度、淬火硬度保持均匀，也最大化利用炉内的有效装炉空间，提升单批次处理量。装置四周设置了加高的导向立柱，既可以在堆叠多层承载板时起到快速对位的作用，也能在整架工件转运、进出炉的过程中防止承载板侧翻偏移，适配叉车、自动进料机械手的转运作业需求。

承载能力是这类热处理工装的核心指标，该装置的框架连接位置均采用满焊焊接工艺，底座底部设置了加强筋结构，单架额定承载可超过1000kg，能够同时装夹数百件小型热处理零件，且承载后整体平面度保持在较高水平，不会因重载出现中部下凹变形，避免上层零件倾斜掉落。装置的外形尺寸完全适配主流规格的密封淬火炉炉膛边界，底部预留了标准的叉车叉取空间，无需额外适配托盘即可直接完成转运、装炉、出炉的全流程操作，减少中间转运环节的辅助时间。

在细节设计上，所有与零件接触的定位孔边缘都做了圆弧倒角处理，避免装夹过程中刮伤零件表面，影响最终热处理后的表面质量；网格结构的开孔率经过反复优化，既保证足够的结构强度，也尽可能减少工装自身的蓄热，降低炉内升温过程的能耗，同时在淬火阶段能够让淬火介质快速穿过网格，带走零件热量，保证淬火冷却速度满足工艺要求。不同于一次性的简易装夹工装，该固定装置可反复承受高温-冷却的热循环，使用寿命远高于普通焊接料架，能够大幅降低热处理生产的工装耗材成本。

实际生产应用中，这类固定装置除了适配渗碳淬火工艺，也可用于回火、正火等其他需要在密封炉内完成的热处理工序，针对不同规格的零件，仅需更换对应孔径的承载板即可实现通用，无需重新制作整架工装，具备较强的工艺适配性。装置整体无多余的突出结构，堆叠存放时占用空间小，车间暂存时可多层叠放，减少仓储面积占用。
