立式井式炉用多层堆叠PIT型热处理夹具

在齿轮、长轴类零件的渗碳、淬火、回火热处理批量生产场景中，井式炉的垂直炉膛空间利用率、零件加热均匀性一直是工艺端关注的核心指标，这套PIT型夹具正是针对立式井式炉的作业特性开发的专用承载工装。不同于常规平放式料盘易造成零件接触面淬火介质流动受阻、加热温度不均的问题，这套夹具采用垂直吊挂+多层周向排布的结构逻辑，单组夹具可同时装夹上百根轴类或套类零件，所有零件沿圆周方向均匀分布，相邻零件间预留固定间隙，既保证炉内热风循环时气流能无阻碍冲刷每一个工件表面，也能让淬火油入槽后快速填充所有间隙，避免局部冷速不足造成的硬度不均、软点缺陷。

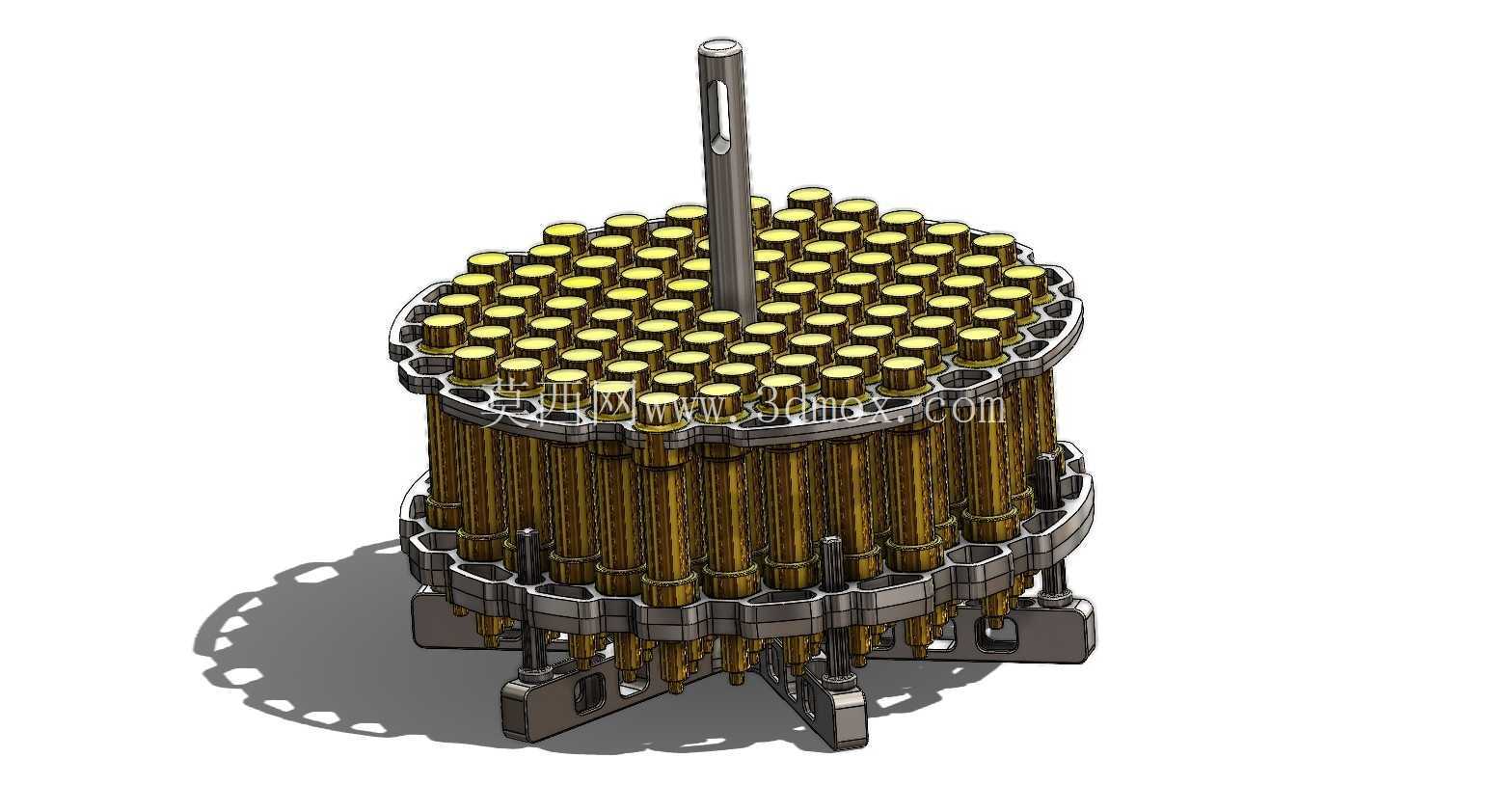

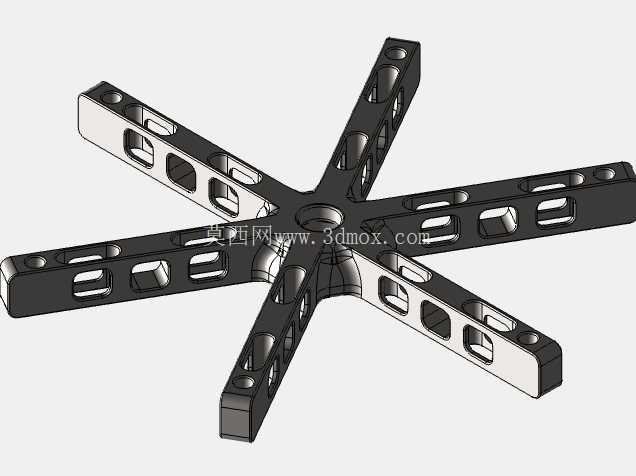

从结构设计来看，整套夹具分为底部支撑座、中层定位环、顶部压紧环、中心导柱四个核心部分，底部支撑座带三个周向均布的支脚，支脚底面做平面度加工处理，可直接适配井式炉炉底的耐热钢承载垫板，支脚高度预留120mm的悬空空间，既方便叉车叉齿从底部伸入完成整组夹具的转运，也能让炉底循环气流从底部穿过，消除炉底区域的温度死角。中心导柱采用整根实心耐热钢棒加工而成，表面做渗铝处理提升高温抗氧化性能，导柱上沿轴向加工等距定位槽，用于卡装各层的定位环，保证每层零件的吊挂高度一致，避免不同层零件出现长短不一导致的装夹干涉。

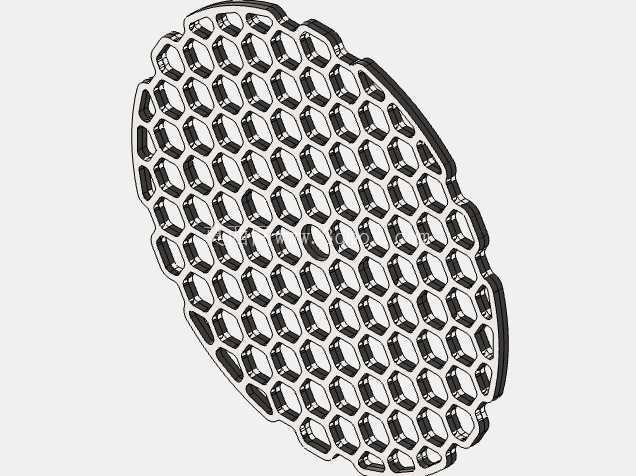

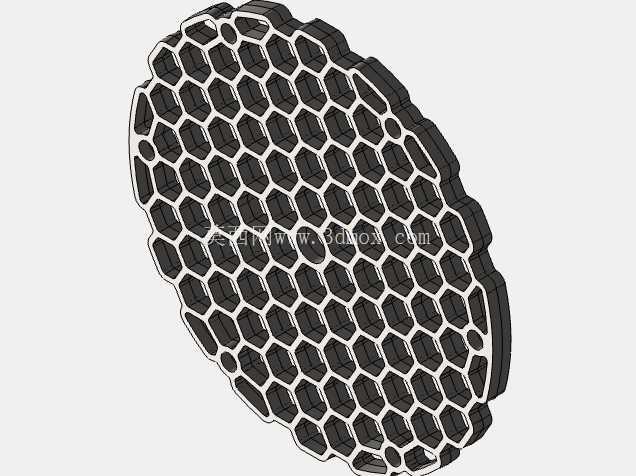

每层定位环采用镂空框架结构，而非整板式设计，环体上加工均匀排布的定位插孔，每个插孔对应一个零件的吊挂工位，插孔边缘做圆弧倒角处理，避免零件吊挂时与锐边接触造成应力集中，同时防止高温下夹具与零件接触位置出现粘结。顶部压紧环通过中心导柱顶端的开槽与插销固定，压紧环下表面对应每个工位设置弹性压爪，可在零件热胀冷缩过程中始终保持对零件上端的限位，避免淬火过程中介质冲刷导致零件晃动脱落，同时不会对零件施加过大压紧力造成装夹变形。

从安装边界来看，整套夹具的最大外圆直径适配常用的φ1200mm规格井式炉的炉膛内径，装夹后整体外轮廓与炉膛内壁预留不小于80mm的安全间隙，防止装夹转运过程中刮碰炉膛耐火层；夹具总高度可根据炉膛有效加热区高度调整层数组态，常规配置下总高度为1100mm，可适配有效加热区高度1500mm的标准井式炉，底部支脚的跨距为900mm，可兼容现有井式炉的常规料盘定位槽尺寸，无需对现有炉体承载结构做改造即可直接投入使用。

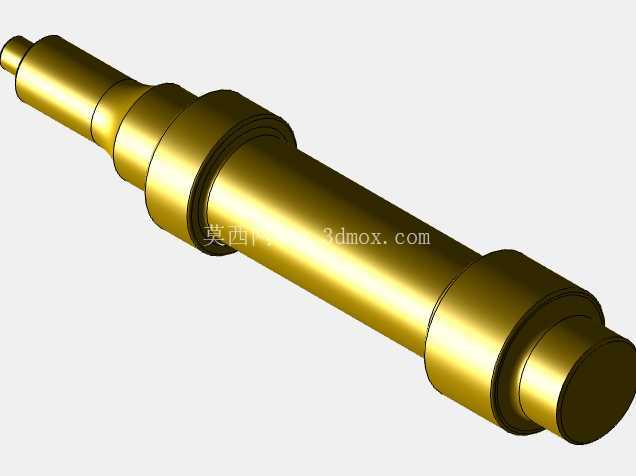

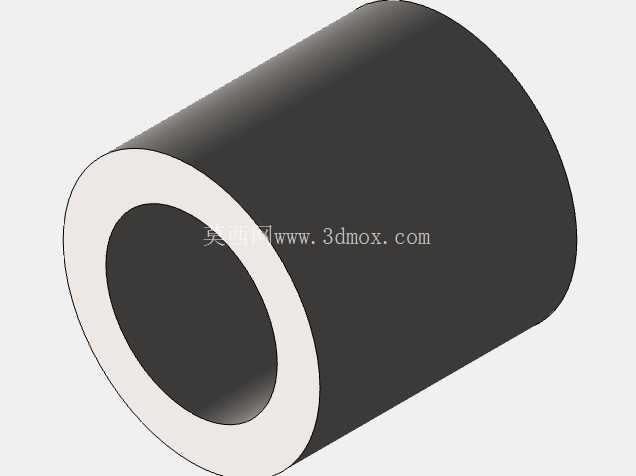

在实际使用场景中，这套夹具可适配直径φ20-φ60mm、长度200-600mm的各类轴类、齿轮轴、套筒类零件的热处理装夹，装夹时操作人员只需将零件从定位环插孔垂直穿入，依靠零件上端的工艺台肩挂在定位环上，再逐层叠装后锁紧顶部压环即可完成整组装夹，相比传统的铁丝绑扎、零散挂装方式，装夹效率提升60%以上，同时避免了铁丝高温断裂造成的零件掉落炉底的事故。夹具所有承力部件均采用耐热不锈钢材质，可在950℃以下的渗碳、淬火工况下长期反复使用，框架式的镂空结构相比实心料盘减重40%以上，降低了无效加热的能耗，同时减少了夹具本身蓄热对淬火介质温度的冲击。

设计过程中针对高温下的结构变形问题做了专项优化，所有环形部件均设置周向均匀分布的膨胀伸缩缝，避免长期冷热循环后环体出现翘曲变形；各层定位环与中心导柱的配合采用间隙配合，预留高温膨胀余量，防止热胀后出现卡滞无法拆卸的问题；底部支脚与底环的连接位置采用圆弧过渡结构，减少应力集中，避免长期承重后出现焊缝开裂的问题。整套夹具的结构完全适配现有热处理车间的转运、装出炉作业流程，可与现有的叉车、淬火吊具配合使用，无需额外配置专用辅助工装，上线即可快速融入现有生产节拍。
