BL-M8812EU2单频大功率WiFi通信模块

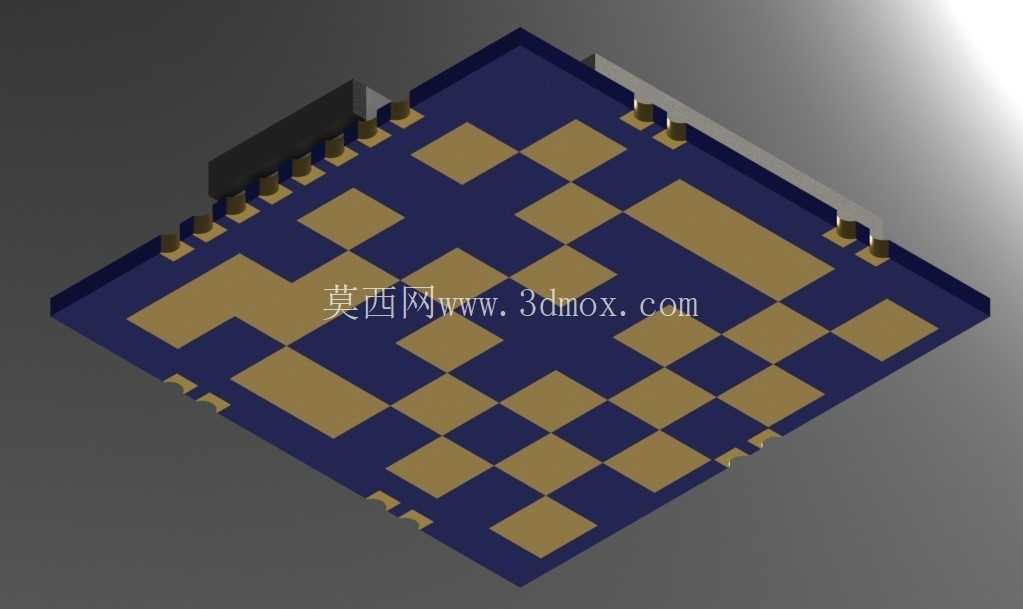

在做远距离无线视频传输类设备的结构堆叠时，射频模块的选型和安装边界设计往往是最容易踩坑的环节，这次拆解建模的BL-M8812EU2模块，就是专门针对IP摄像头、无人机这类对无线传输距离和速率有硬要求的场景设计的。先从安装边界说起，这款模块采用板载贴片加固定孔的组合安装方式，PCB基板为深蓝色FR-4材质，边缘布置了半孔焊盘，在做主板堆叠的时候，既可以选择回流焊直接贴装在主控板上，也能通过排针插接预留升级空间，基板对角位置预留的两个金属固定孔，是专门为高振动场景设计的，比如无人机飞行时的持续振动、户外摄像头的风振，仅靠焊盘固定长期使用容易出现虚焊，加装铜柱固定后能大幅提升连接可靠性，建模的时候要注意固定孔的沉头深度，避免螺丝顶到上方的屏蔽罩造成短路。

从功能特性来看，这款模块基于RTL8812EU方案做了高集成度设计，把USB接口、WLAN MAC、2T2R基带、射频前端全部整合在单块PCB上，不需要额外外挂射频电路就能直接工作，对于结构工程师来说，最直观的好处就是不需要在主板上预留额外的射频走线空间，也不用考虑射频匹配的结构避让问题，模块本身已经把所有射频链路做了屏蔽处理。它支持IEEE802.11a/n/ac标准，最高PHY速率能到867Mbps，这个速率对于1080P甚至2K分辨率的实时视频传输来说完全够用，不会出现码率不够导致的画面卡顿、丢帧问题。内置的大功率FEM是这款模块的核心设计点，搭配10MHz窄带宽通道，能把WLAN的有效通信距离拉得比普通消费级WiFi模块远很多，普通家用WiFi模块在无遮挡环境下有效传输距离一般在几十米，这款模块在同功率下能实现更远的稳定连接，刚好匹配户外监控、无人机图传这类需要远距离无线传输的场景。

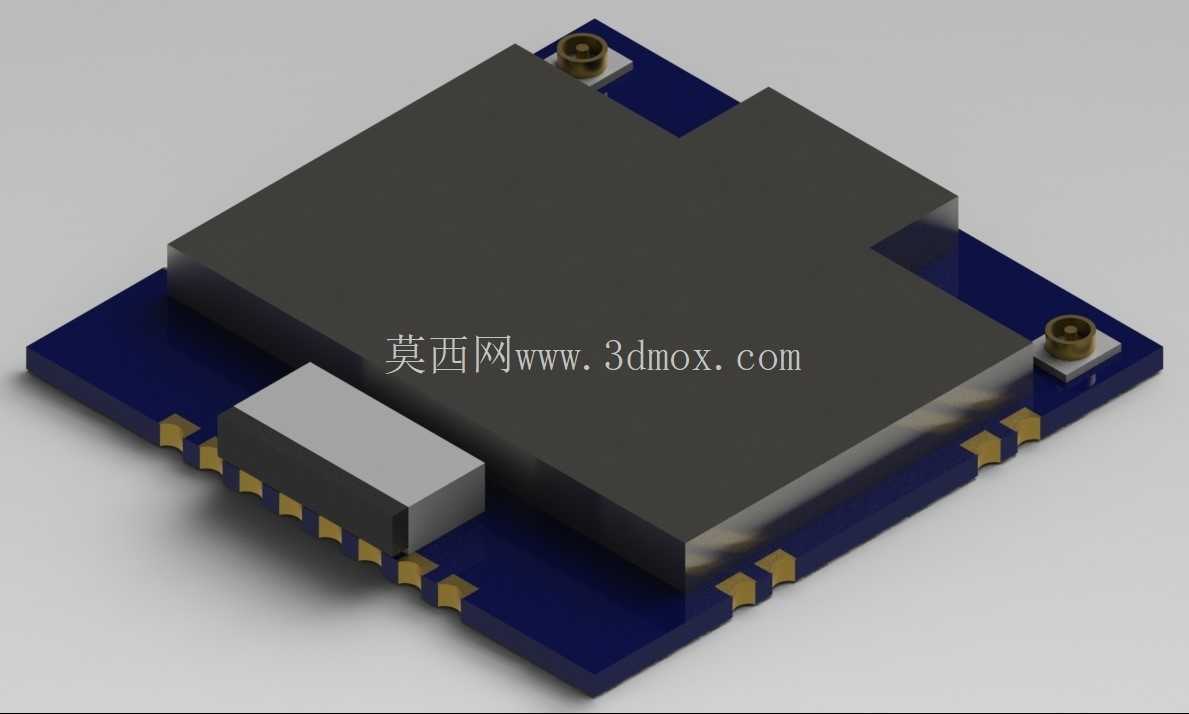

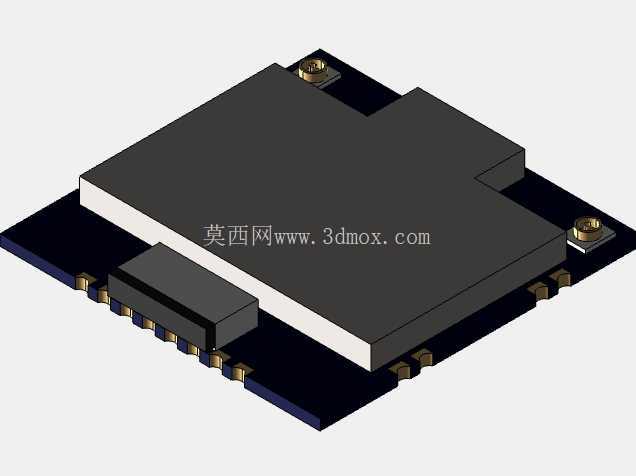

做结构设计的时候要特别注意模块的高度边界，模块上覆盖的金属屏蔽罩是最高的部件，旁边的灰色USB接口元件高度略低于屏蔽罩，建模时要给屏蔽罩上方预留至少1mm的安全间隙，避免外壳或者其他结构件压到屏蔽罩导致内部射频电路变形，影响信号收发效果。模块两侧的半孔焊盘是信号和电源引脚，在做主板Layout对应的封装时，要注意引脚的定义顺序，特别是USB的差分信号线要做等长处理，虽然这部分是硬件工程师的工作，但结构建模时如果需要做引脚的3D封装，要严格按照实际引脚尺寸来做，避免出现封装不匹配导致的装配问题。另外，模块的天线部分是通过板载的IPEX座连接外接天线的？不对，看模型上的两个金属座是固定孔？哦不对，仔细看模型，两个金属圆柱是固定孔，天线走线是集成在PCB上的？不对，实际这款模块是可以通过IPEX座外接高增益天线的，建模的时候要注意如果是外接天线的版本，要预留IPEX座的安装位置和馈线的走线路径，避免馈线被其他结构件挤压导致信号衰减。

从实际应用场景的适配来看，这款模块的工作温度范围能满足户外设备的使用要求，不管是北方冬季的低温还是南方夏季户外摄像头的暴晒高温，都能稳定工作，结构设计时不需要额外给模块做散热结构，因为模块本身的功耗控制得比较好，金属屏蔽罩还能起到辅助散热的作用，只要在屏蔽罩上方预留一定的空气对流空间就行，不需要额外加装散热片，能节省不少结构空间和物料成本。在做无人机图传模块的安装结构时，要注意模块的安装位置尽量远离飞控的电磁干扰源，比如电调、电机这类强电磁辐射的部件，最好在模块和干扰源之间加一层金属屏蔽隔板，建模的时候要把隔板的安装位置预留出来，同时不要遮挡模块的信号收发方向。如果是用在IP摄像头里，模块尽量安装在摄像头外壳的上部，靠近天线出线的位置，减少馈线的长度，降低信号损耗，同时要注意模块和摄像头的图像传感器之间保持一定距离，避免数字信号干扰图像质量。

设计这款模块的三维模型时，要把所有元件的实际尺寸都还原准确，特别是屏蔽罩的倒角、焊盘的实际宽度、固定孔的内径和沉头尺寸，这些细节直接影响后续装配的干涉检查结果，如果模型尺寸不准，做装配仿真的时候很容易出现实际装配时干涉，但模型里没检查出来的问题，比如固定孔的位置如果偏了0.5mm，实际打样的时候就会出现铜柱装不上的问题，焊盘的高度如果建得不对，做钢网设计的时候就会出现锡膏量不对导致的虚焊或者连锡问题。另外，模块上的丝印标识也要在模型里体现出来，方便生产装配时的方向识别，避免工人装反模块导致功能失效。
