高功率5G单频无线通信WiFi模块结构

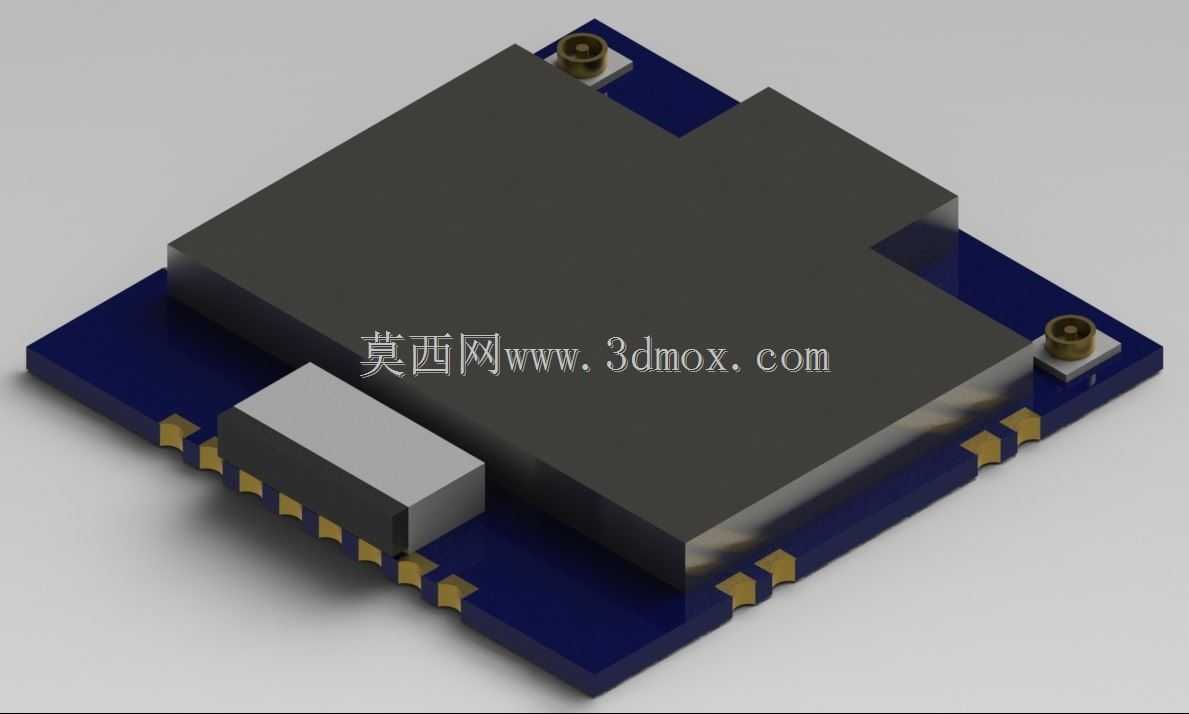

　　在远程无线视频传输类设备的硬件选型环节，射频通信模块的结构适配性、信号覆盖能力往往是决定整机落地表现的核心要素，这款基于RTL8812EU方案打造的高集成度5G单频无线模块，正是针对IP摄像机、工业无人机这类对传输距离、带宽稳定性有严苛要求的场景开发的硬件单元。从结构设计层面看，模块采用PCB载板加核心屏蔽罩的叠层布局，主芯片区域覆盖一体化金属屏蔽罩，既能够阻隔板载高频信号对周边敏感器件的电磁干扰，也可以避免外界复杂电磁环境影响射频链路的工作稳定性，屏蔽罩的边缘做了贴合焊盘的折弯处理，在SMT量产阶段可以直接通过回流焊完成固定，不需要额外增加结构固定件，兼顾了量产便利性与屏蔽可靠性。模块板载集成了大功率FEM射频前端，

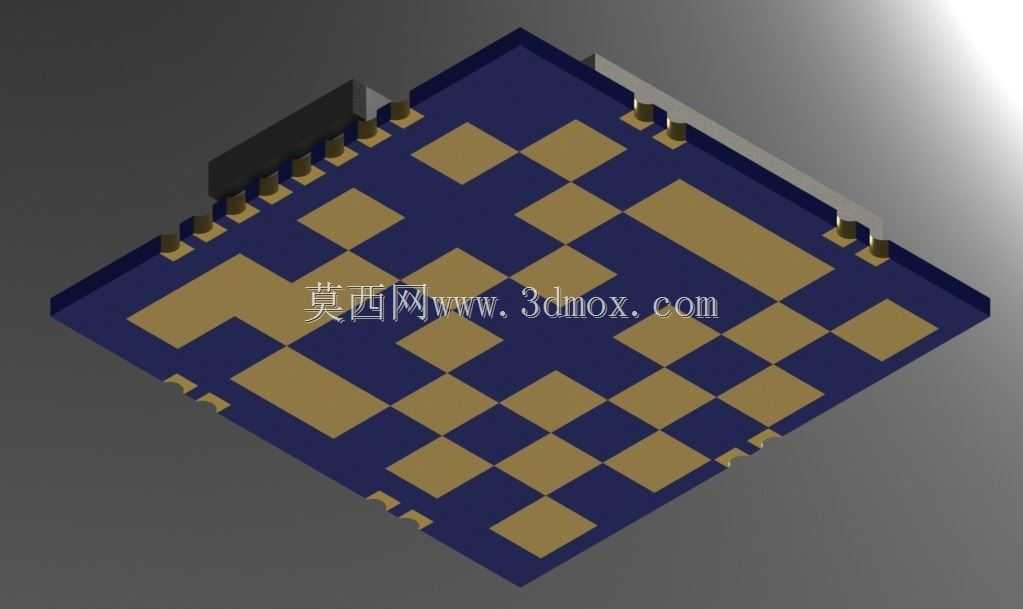

　　这一设计直接省去了外部额外搭配射频放大电路的需求，在整机结构设计时，只需要在模块对应天线馈点的位置预留匹配的天线走线或者IPEX接口安装位即可，不需要额外规划放大电路的布设空间，能够有效压缩整机主板的占用面积，对于内部空间寸土寸金的消费级无人机、小型化户外IP摄像机来说，这类高集成度的设计能够大幅降低结构堆叠的难度。接口部分模块采用侧边半孔焊盘的设计，所有电源、数据、控制引脚都沿板边排布，在主板上对应预留匹配的焊盘即可完成焊接固定，不需要额外加装板对板连接器，一方面降低了BOM成本，另一方面也避免了连接器接触不良带来的通信故障风险，焊盘的间距做了标准化处理，兼容常规SMT产线的贴片精度要求，量产时不需要对产线做特殊调整。

　　模块支持2T2R的基带与射频架构，匹配IEEE802.11a/n/ac通信标准，最高物理层传输速率可达867Mbps，能够满足1080P甚至更高规格的实时视频流回传带宽需求，针对远距离传输场景，模块支持10MHz窄带宽信道模式，在同等发射功率下窄带模式能够有效提升信号的穿透能力与传输距离，在开阔无遮挡环境下的通信覆盖半径相比常规宽带WiFi模块有明显提升，完全适配户外安防监控、无人机超视距飞行这类长距离传输需求。从安装边界来看，模块整体为矩形板状结构，板上预留了两个金属固定孔位，在有抗振需求的场景下，比如无人机机载应用、户外移动监控设备中，可以通过铜柱或者螺丝将模块额外固定在主板上，避免设备在振动环境下出现焊盘脱落的问题，

　　固定孔的位置做了远离射频走线的优化，不会因为金属固定件的引入影响天线的辐射性能。在结构建模过程中，需要重点关注模块整体的高度公差，核心屏蔽罩的顶部高度、侧边接口的焊盘突出高度都需要按照器件手册的最大公差做预留，避免在结构装配时出现外壳顶到屏蔽罩、焊盘与周边结构件干涉的问题，同时模块天线区域的上方不能布设金属结构件，否则会严重影响射频信号的收发性能，在做整机结构堆叠时需要提前预留出净空区域。另外模块的USB接口走的是标准USB2.0高速信号走线，在主板布线时需要做等长处理、阻抗控制，而模块本身的结构设计已经将USB引脚做了优化排布，方便主板走线引出，减少信号完整性问题出现的概率。对于结构工程师来说，选用这类集成度较高的射频模块，不需要再深入拆解射频链路的内部设计，只需要把握好安装固定方式、净空区域预留、接口引脚匹配这几个核心点，就能够快速完成模块在整机中的结构适配，大幅缩短硬件开发的周期，同时也能降低射频部分的调试难度，毕竟模块本身已经完成了射频链路的校准与匹配，不需要工程师再单独做天线匹配、功率校准这类复杂的射频调试工作。
