航模遥控信号Spektrum接收装置结构

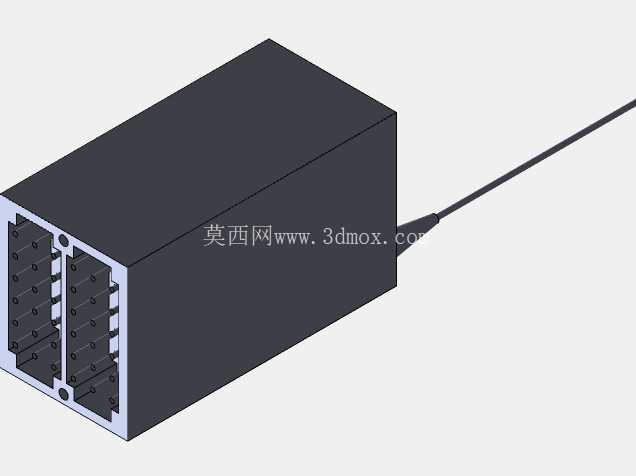

在航模、小型无人载具的遥控链路搭建场景中，信号接收端的结构可靠性直接决定操控指令的传输稳定性，这款Spektrum接收装置的三维结构，完全围绕机载安装的实际工况完成细节设计。从实际装机的角度看，这类接收装置需要适配航模机身内部狭窄的安装空间，整体采用规整的长方体外壳构型，外壳边角做了小尺寸圆弧过渡，既避免装机时尖锐边角刮蹭机身内部的线材、蒙皮，也能在设备出现小幅晃动磕碰时分散应力，减少外壳开裂的风险。装置单侧引出信号输出线材，出线位置做了锥形的应力释放结构，避免装机布线时线材反复弯折导致内部芯线断裂，这一细节在航模频繁的机动飞行震动场景下，能大幅降低接线故障的概率。

装置的信号接口端采用双排针座布局，针座外部设置了凸起的定位边框，安装对应排线接头时可以快速对位，不会出现针脚偏移顶弯的问题，同时边框能在接头插装到位后提供侧向的限位，飞行过程中的持续震动不会导致接头松脱，保证信号通路的连接可靠性。外壳的壁厚设计兼顾了结构强度与轻量化需求，航模设备对重量敏感度极高，过厚的外壳会增加不必要的整机负载，影响飞行续航与机动性能，过薄的外壳则无法抵御装机过程中的挤压、以及飞行时的震动冲击，这款结构的外壳壁厚经过匹配计算，在常用ABS注塑工艺的成型范围内，既保证外壳具备足够的抗形变能力，也将整体自重控制在机载设备的合理区间内。

从安装边界来看，装置外壳的两个相对侧面预留了平整的安装贴合面，使用者可以根据机身内部的布局选择双面胶粘贴、或者扎带绑定的固定方式，贴合面没有多余的凸起结构，固定时能完全贴合安装基面，不会出现固定后悬空、受震松脱的问题。装置内部的腔体空间做了分区设计，靠近接口端的区域预留了信号处理电路板的安装位，靠近出线端的区域预留了线材焊接与走线的空间，腔体内部设置了几处细小的定位柱，对应电路板上的安装孔，组装时可以快速完成电路板的定位固定，不需要额外做位置调整，也能避免电路板在壳体内出现窜动，导致元件与外壳内壁摩擦损坏。

在实际使用场景中，这类接收装置需要持续捕捉遥控器发射的射频信号，转化为舵机、电调可识别的控制指令，因此结构设计上也考虑了信号屏蔽的问题，外壳内侧预留了导电涂层的附着空间，不会出现内部电路信号被外部机载电子设备干扰的情况，同时出线端的线材也预留了屏蔽层的焊接位置，从结构层面减少信号传输的干扰源。不同于工业级固定安装的接收设备，航模用接收装置经常需要在不同的载具上拆装转移，这款结构的外壳没有设计易断裂的卡扣结构，上下壳采用螺丝锁紧的固定方式，反复拆装也不会出现连接结构损坏的问题，日常维护检查内部电路时也能快速拆解，不会因为卡扣断裂导致外壳报废。接口端的针座排布间距符合航模领域通用的舵机接口标准，不需要额外制作转接线材就能直接适配市面上主流的舵机、电调设备，装机时的适配成本更低。装置的整体尺寸经过优化，既可以适配固定翼航模的机翼内部安装位，也能适配直升机、多旋翼无人机的机身设备舱空间，不会因为尺寸过大出现无法装入的问题，同时外壳的黑色哑光表面处理，也避免了装机后透过半透明蒙皮出现反光，影响航模的外观整洁度。
