无人机VIFLY信标灯塔结构设计

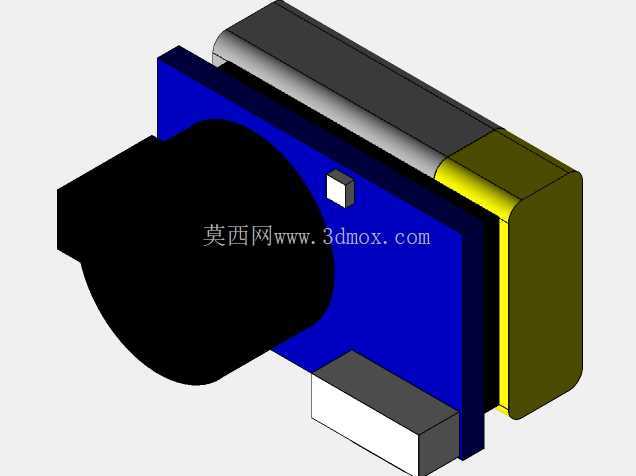

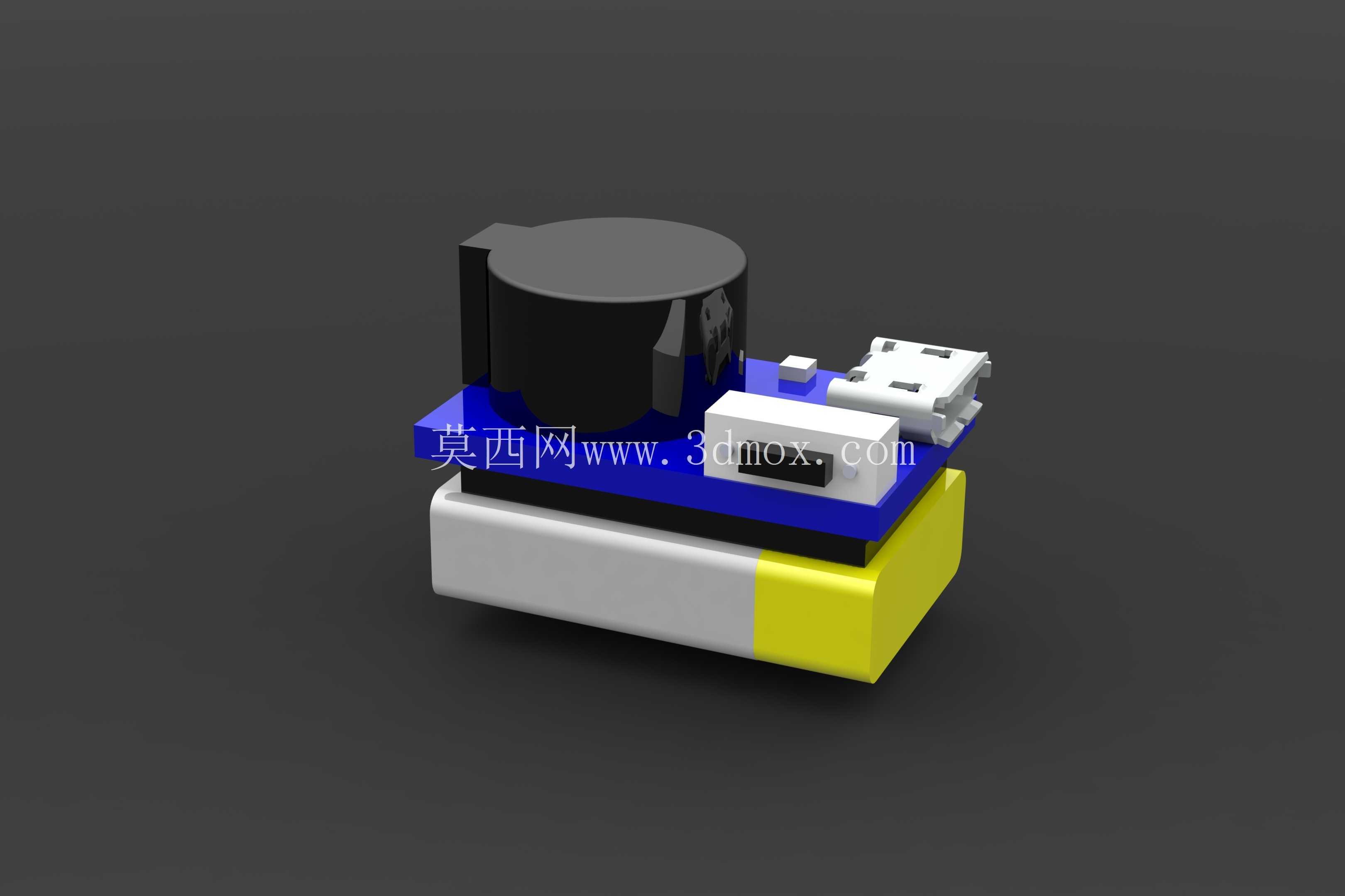

　　在低空无人机作业场景中，尤其是复杂电磁环境、弱GPS信号的楼宇间、林区、室内巡检工况下，传统卫星定位容易出现信号漂移、丢星导致的悬停不稳、返航偏移问题，这类近场定位信标就是为解决该类痛点设计的配套硬件。从结构布局来看，该信标采用分层堆叠的模块化设计思路，最下层为供电基座模块，采用半包围式壳体结构，一侧预留黄色标识区用于安装状态指示窗或功能按键，基座壳体做了圆角过渡处理，既避免装机时剐蹭无人机机架漆面，也能降低飞行过程中的风阻系数，基座内部预留标准电池仓空间，可适配常规航模锂电池，供电触点采用侧插式连接结构，无需额外接线，拆装时直接对位卡合即可完成电气连接，大幅提升外场作业时的换电效率。

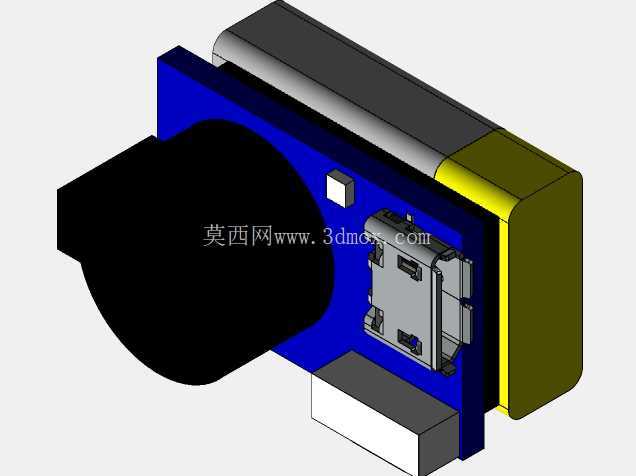

　　中间层为蓝色的电路安装基板，基板上预留了多个定位柱与螺丝孔位，分别对应主控电路、射频发射模块的安装位置，基板边缘做了凸台限位结构，装配时上层模块可直接沿凸台滑入卡合，减少螺丝使用量的同时保证层间连接的结构强度，避免无人机飞行过程中产生的高频振动导致层间移位、接触不良。上层模块集成了圆柱形的信号发射单元与白色的接口扩展区，圆柱形发射单元采用独立屏蔽罩结构，可降低内部电路与射频模块之间的电磁干扰，保证信号发射的稳定性，白色扩展区预留了标准Micro USB接口与配对按键位，可用于参数调试、固件升级以及手动触发配对功能，接口处做了下沉式设计，避免插接线材时突出壳体过多影响整体气动外形。

　　从安装边界来看，该信标整体外形尺寸控制在紧凑型范围内，可直接适配多数中小型穿越机、行业巡检无人机的顶部安装位，底部基座预留了通用的魔术贴粘贴区与绑带穿孔位，无需对无人机原有机架做打孔改装即可完成固定，安装后整体重心偏移量控制在极小范围内，不会对无人机的飞行姿态控制造成额外负担。结构设计过程中充分考虑了户外作业的防护需求，各层壳体合模处均预留了密封胶条安装槽，可实现基础的防雨、防尘能力，适配小雨天气下的外场作业场景，壳体边角全部做了R2以上的圆角处理，即使发生轻微炸机碰撞，也能通过壳体形变吸收部分冲击力，降低内部电路模块的损坏概率。

　　信号发射单元的圆柱形外壳采用透波性良好的工程塑料材质，不会对射频信号产生屏蔽衰减，保证信号覆盖范围满足近场定位的需求，顶部平面预留了状态指示灯的透光孔位，可直观显示信标的配对状态、电量状态，外场作业时无需连接地面站即可快速判断设备工作状态。在结构细节处理上，各模块之间的连接卡扣做了防松脱倒刺设计，即使在高频振动环境下也不会出现松脱问题，供电触点采用镀金工艺，降低接触电阻的同时提升抗氧化能力，延长户外复杂环境下的使用寿命，整体结构没有冗余的突出部件，所有外接接口均做了内凹防护，避免飞行过程中被树枝、线缆等外物勾挂导致设备脱落。
