圆板牙外螺纹加工工具结构设计

日常在钳工台、小型维修车间以及批量小规格外螺纹加工工位上，圆板牙是加工与修正外螺纹的核心手动工具，这套三维结构完整还原了可调式圆板牙的全部细节，能直接用于工装设计配套、工具类产品结构参考以及螺纹加工工艺的三维演示场景。很多一线加工场景里，遇到M3到M12区间的小直径外螺纹加工，尤其是现场维修、单件小批量生产时，不会动用套丝机或者车床车削，直接用板牙架夹持这类圆板牙手动套丝，效率比机加工高不少，还能应对现场没有大型设备的抢修场景，比如设备检修时的螺栓螺纹修复、自制小规格杆件的外螺纹加工，都离不开这类工具。

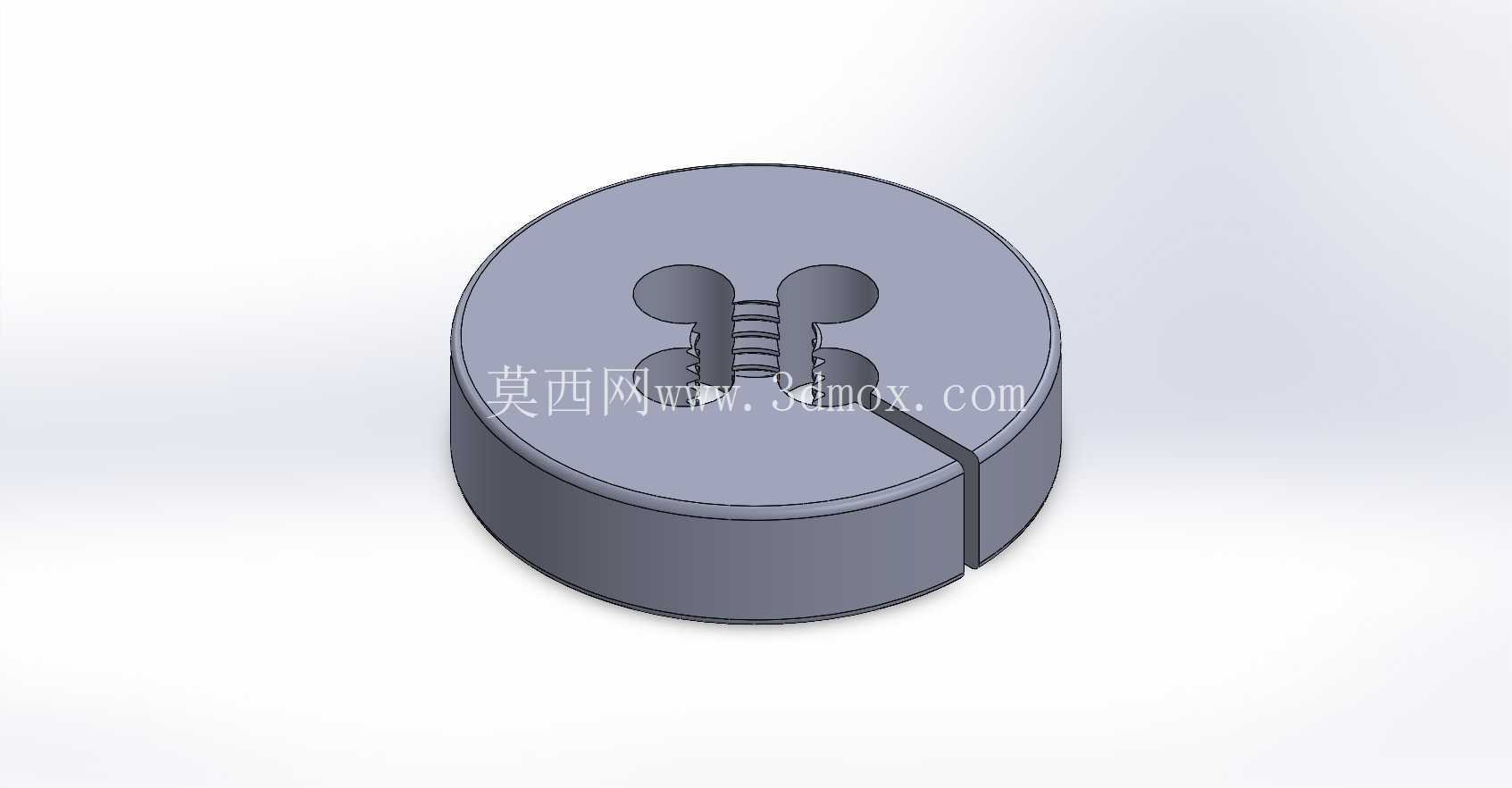

从结构上看，这个模型还原的是带调整槽的可调式圆板牙，整体为圆盘状外形，圆周方向做了V型定位槽，对应板牙架上的紧固螺钉，装夹时螺钉卡入V槽就能传递扭矩，避免套丝过程中板牙打滑。圆盘中间是螺纹切削成型区，分布着3到4个排屑孔，套丝过程中切下来的金属屑会顺着排屑孔排出，不会卡在螺纹牙型里刮伤已加工表面。最关键的是圆盘上开了一条通槽，从外圆一直贯通到内螺纹区，配合板牙架上的调整螺钉，就能微量调整板牙的内螺纹孔径，应对不同公差等级的外螺纹加工需求，比如普通粗牙螺纹的自由公差配合、需要过盈配合的紧固螺纹，都能通过微调槽的开合量来控制套丝后的螺纹中径，比固定式板牙的适配范围宽很多。

做这个结构的三维建模时，首先要确定内螺纹的牙型参数，对应公制普通螺纹的60度牙型角，牙顶和牙底的圆弧过渡要符合刀具切削的实际几何角度，不能做成尖锐的直角，否则实际生产中板牙的切削刃很容易崩损。排屑孔的位置要和切削刃的分布对应，每个切削刃都对应独立的排屑通道，孔的边缘做了微小的倒角，避免切屑排出时被孔边毛刺卡住。外圆上的定位V槽角度做了90度设计，和标准板牙架的紧固螺钉端头匹配，装夹时对中性好，不会出现板牙偏心导致套出的螺纹牙型偏斜、螺距不均的问题。那个贯通的调整槽宽度控制在1.5到2毫米区间，槽的两端做了应力释放圆孔，避免反复调整开合时槽的端部出现应力集中导致板牙开裂，这也是实际量产板牙必须做的结构细节，很多新手建模时容易漏掉这个应力孔，做出来的模型和实际工业产品就有差距。

从安装边界来看，这类圆板牙的外径是标准系列化尺寸，对应不同螺纹规格的板牙，外径和厚度都有统一的行业标准，比如加工M6螺纹的板牙外径是20毫米，厚度是7毫米，加工M10螺纹的板牙外径是30毫米，厚度是11毫米，设计配套的板牙架或者工装夹具时，直接按照对应外径做装夹孔就行，不需要额外定制非标的装夹结构。套丝操作时，板牙的端面要和被加工杆件的轴线完全垂直，刚开始切入时要施加轴向压力，转动板牙架1到2圈确认切入正确后，就只需要转动扭矩，不需要再加轴向力，每转一圈要反转1/4圈断屑，这些操作逻辑也和板牙本身的排屑结构、切削刃角度直接相关。

在实际生产场景里，这类板牙除了手动套丝，还能装在车床尾座或者钻床上做机动套丝，这时候就需要注意板牙的浮动装夹，因为机动进给的同轴度误差会直接影响螺纹加工精度，所以装夹结构里要加浮动补偿机构，避免板牙承受额外的径向力导致崩刃。模型里还原的切削刃前角在15度左右，后角在8度左右，这个角度参数是针对普通碳钢材料加工设计的，如果是加工不锈钢或者有色金属，只需要调整对应的刃磨角度，基体结构完全通用，这也是这类标准五金工具能广泛应用在不同加工场景的核心原因。很多做工具类产品设计的工程师，在开发新型螺纹加工工具时，都会先参考这类成熟标准板牙的结构参数，因为这些参数都是经过几十年工业应用验证的，切削受力、排屑效果、结构强度都达到了最优平衡，不需要再从零开始做结构验证，能大幅缩短产品开发周期。
