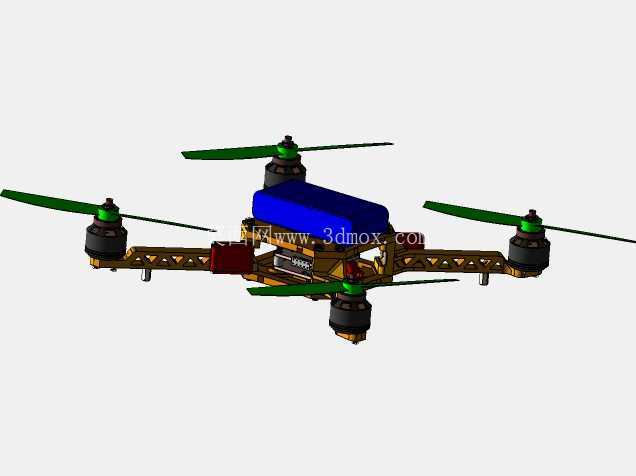

四旋翼航拍作业无人机结构设计方案

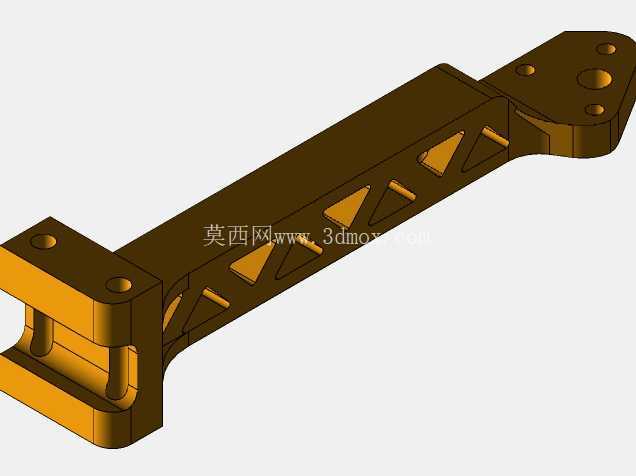

这套四旋翼无人机的结构设计，核心围绕低空作业场景的实际使用需求展开，在做结构排布时首先考虑了户外作业时的抗振性能与载荷适配性，机臂采用镂空桁架式结构，在保证整体结构刚度的前提下尽可能降低自重，避免多余结构重量侵占有效载荷配额。从实际作业场景来看，这类结构的无人机可适配低空航拍、小范围场地测绘、农林植保小样试验等多种场景，不同场景下的载荷挂载点统一设置在机身中心底板位置，保证挂载设备后整机重心与旋翼升力中心重合，避免飞行过程中出现额外的配平力矩损耗。

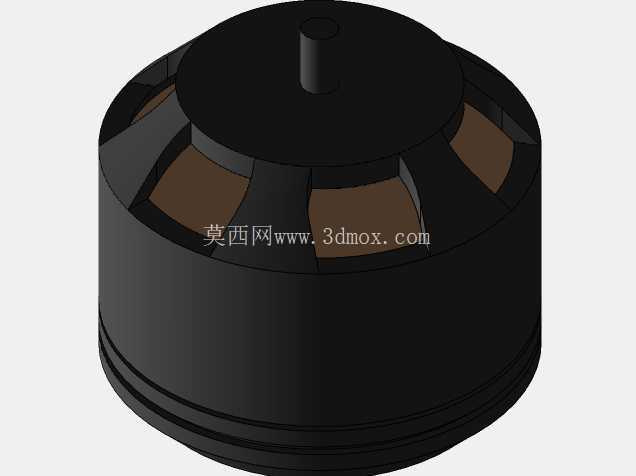

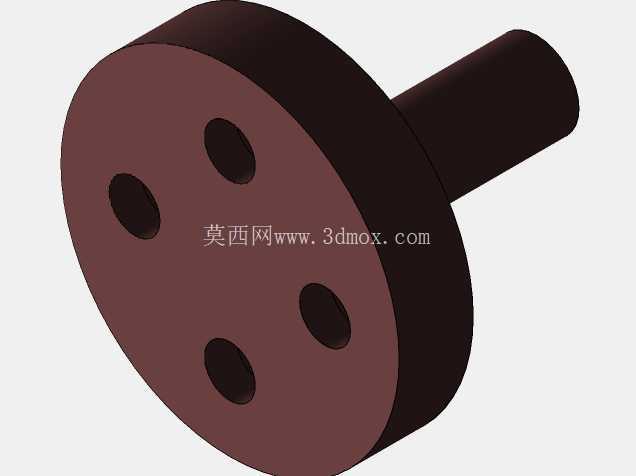

动力组件的安装位预留了标准的电机座安装孔位，四个机臂的电机安装面与机身水平面保持严格平行，保证旋翼旋转时产生的升力方向垂直向上，减少动力浪费。旋翼采用快拆式结构设计，日常收纳时可快速拆卸桨叶，减少整机收纳尺寸，外出作业时无需额外工具即可完成桨叶安装，机臂末端的电机座做了加厚处理，可抵消电机高速运转时产生的振动，避免振动传递到机身中部挂载的精密设备上，影响航拍成像或者测绘数据的采集精度。

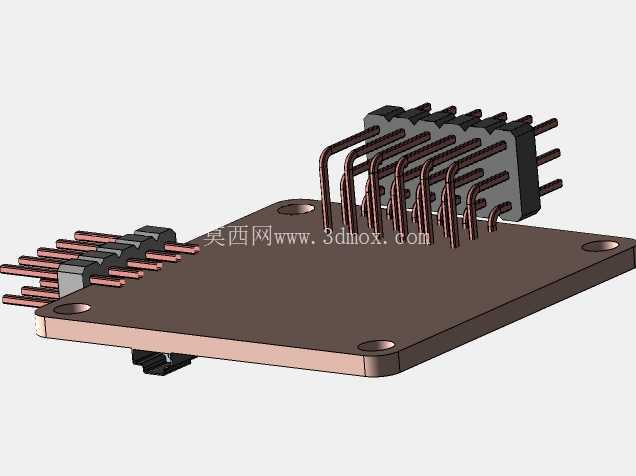

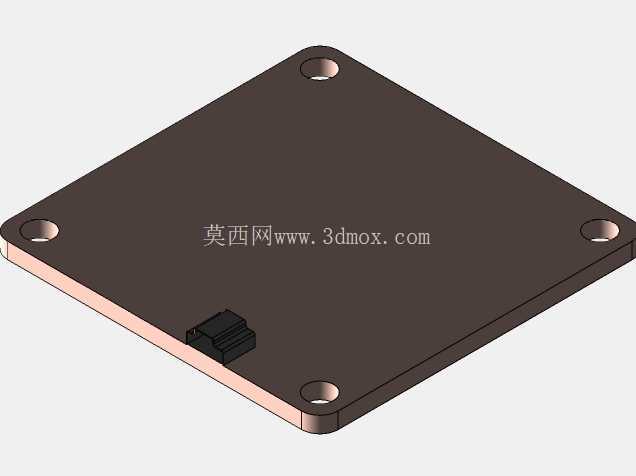

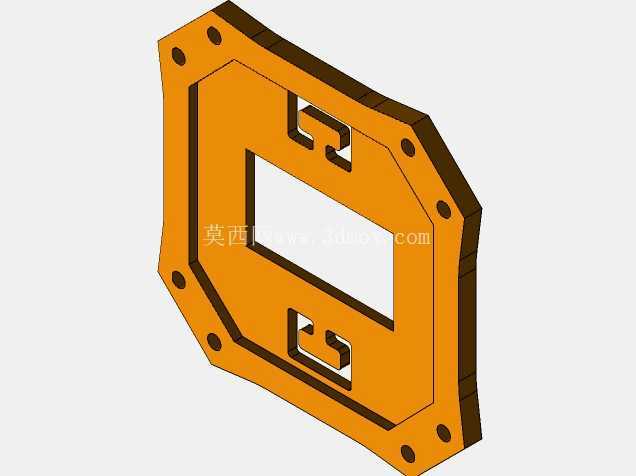

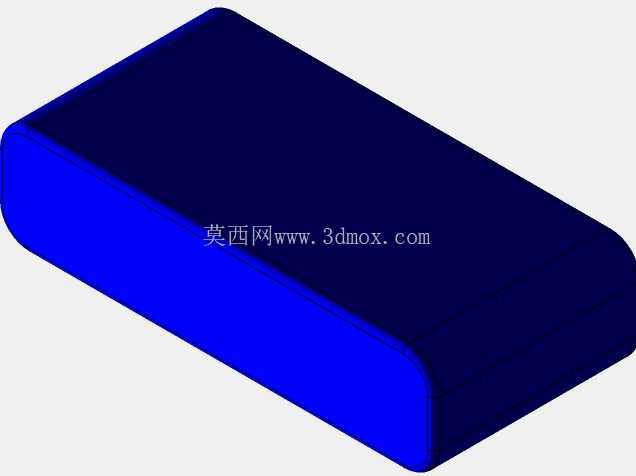

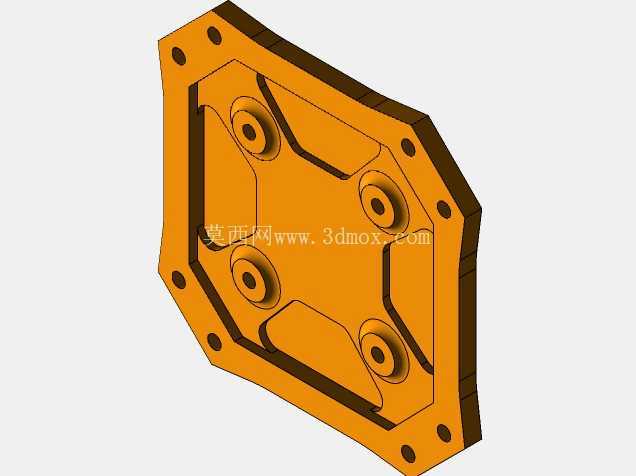

机身中部的舱体采用分层式设计，上层预留飞控系统、GPS模块的安装空间，下层可放置电池与载荷设备，舱体边缘做了走线槽设计，所有电调与电机的连接线可沿着机臂内部的镂空空间排布到中心舱内，避免线材外露在飞行过程中被气流吹动产生晃动，同时也减少线材对旋翼气流的干扰。电池安装位设计了可调节的绑带固定结构，可适配不同容量的标准航模锂电池，方便用户根据实际作业的续航需求选择对应容量的电池，无需额外修改固定结构。

起落架采用轻量化的支腿结构，安装在机身底部两侧，高度预留了足够的载荷挂载空间，保证挂载相机或者其他作业设备时，设备底部不会与地面发生剐蹭，起落架支腿做了弧形缓冲设计，降落时可抵消一部分落地冲击，避免冲击传递到机身内部的电子元件上。整机的安装边界充分考虑了日常收纳与运输的需求，机臂与中心机身的连接位采用快拆锁紧结构，拆卸后整机可收纳进常规的航模收纳包中，无需占用过大的运输空间。

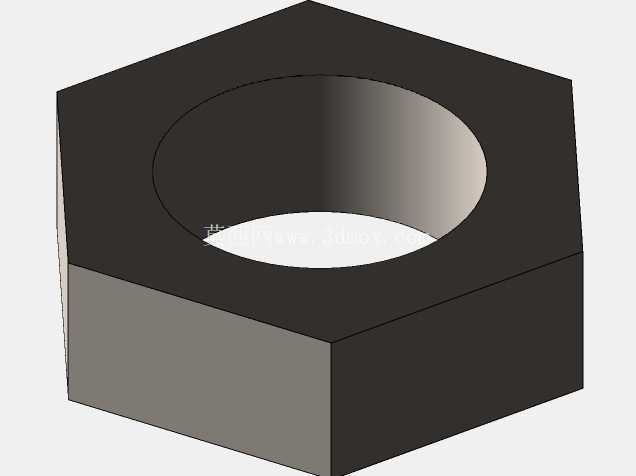

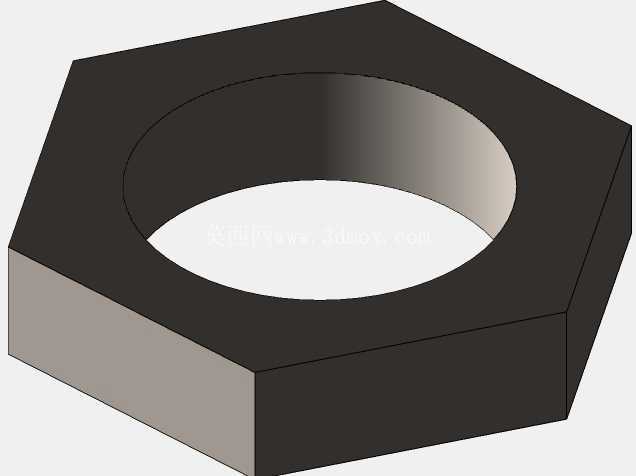

在结构强度校核阶段，针对机臂的受力情况做了针对性的加强处理，机臂靠近中心机身的位置做了加厚过渡，避免飞行过程中机臂产生过大的形变影响飞行稳定性，每个旋翼的旋转平面之间预留了足够的安全间隙，即使飞行过程中机身出现小幅晃动，相邻桨叶也不会发生碰撞。整套结构的连接点位全部采用标准紧固件连接，日常维护时可快速更换损坏的零部件，无需定制特殊配件，降低后期的使用维护成本。从实际装配的角度来看，所有零部件的安装顺序都做了优化，组装时可按照从中心机架到机臂、再到动力组件、最后安装电子设备的顺序完成装配，不会出现安装干涉的情况，各个部件的安装位都做了定位设计，装配时无需反复调整位置即可保证装配精度。
