单缸往复式活塞曲柄连杆动力机构

项目分类:发动机 发布时间:2024-11-07 ID:788553
  • 单缸往复式活塞曲柄连杆动力机构
  • 单缸往复式活塞曲柄连杆动力机构
  • 单缸往复式活塞曲柄连杆动力机构
  • 单缸往复式活塞曲柄连杆动力机构
  • 单缸往复式活塞曲柄连杆动力机构
  • 单缸往复式活塞曲柄连杆动力机构
  • 单缸往复式活塞曲柄连杆动力机构

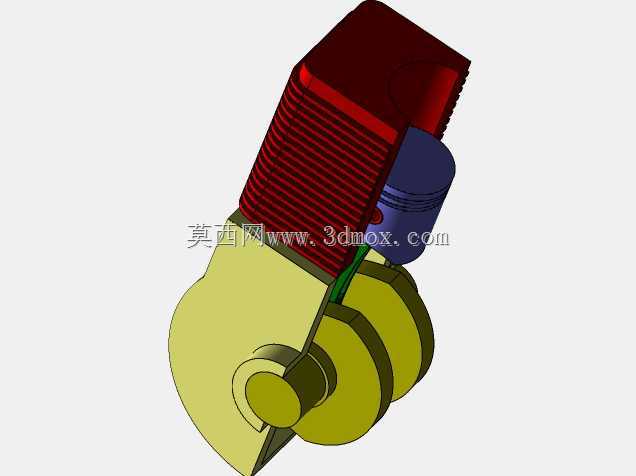

  这套往复式动力转换机构的三维结构,完整呈现了小型内燃动力核心的运动配合逻辑,在小型通用动力设备、教学演示样机、微型动力单元开发场景中,可直接用于运动干涉校验、装配流程梳理与原理展示。整套结构的核心功能是将活塞在气缸内的直线往复运动,通过连杆传递转换为曲轴的旋转扭矩输出,是内燃类动力设备最基础也最核心的运动单元。

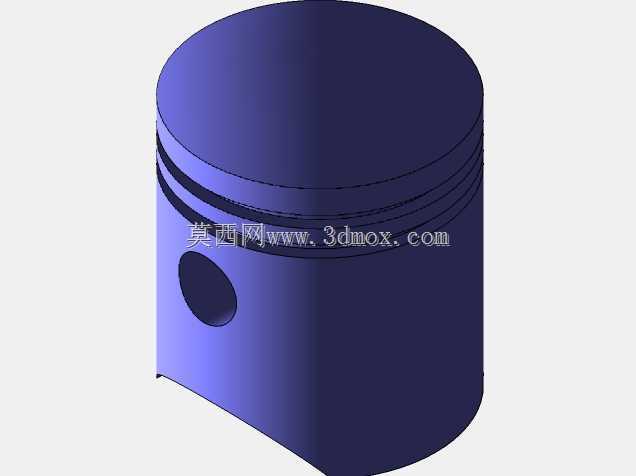

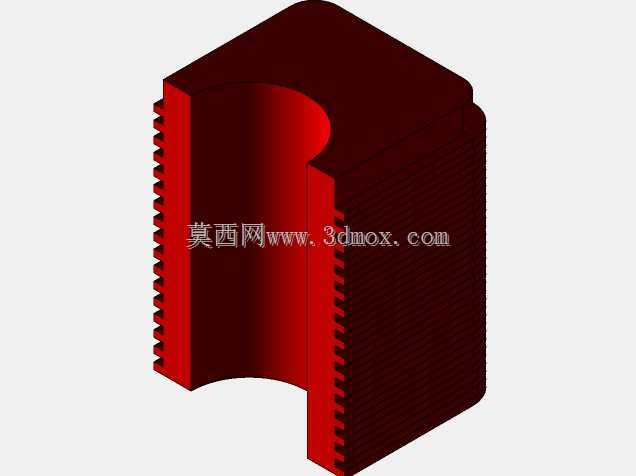

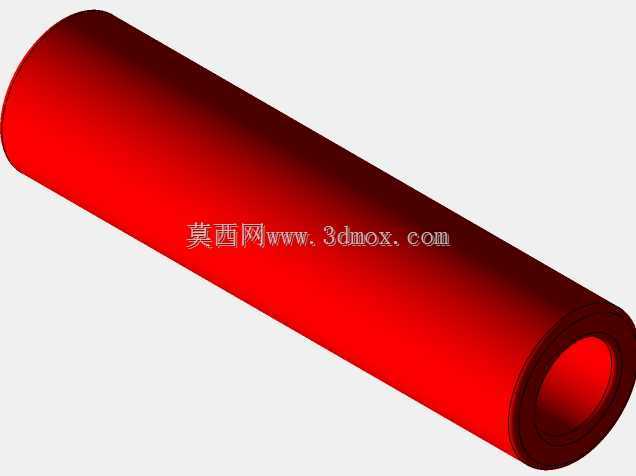

  从结构布局来看,上部带密集环形散热鳍片的缸体部分承担活塞往复导向与工作腔散热的双重作用,鳍片沿缸体外周轴向均匀排布,通过增大与空气的接触面积,在风冷工况下快速带走活塞摩擦与工质做功产生的热量,避免缸内温度过高引发润滑失效或者零件热变形。缸体内部的精加工腔道与活塞外圆保持设计要求的配合间隙,活塞外周预留的环槽结构用于安装密封环,既可以阻止工作腔的高压介质窜入曲轴腔,也能避免曲轴侧的润滑油上行进入工作区域。活塞销孔位置与连杆小头形成铰接配合,连杆大头则包覆曲轴的曲柄销,在运动过程中把活塞的直线推力转化为曲轴的回转力矩。

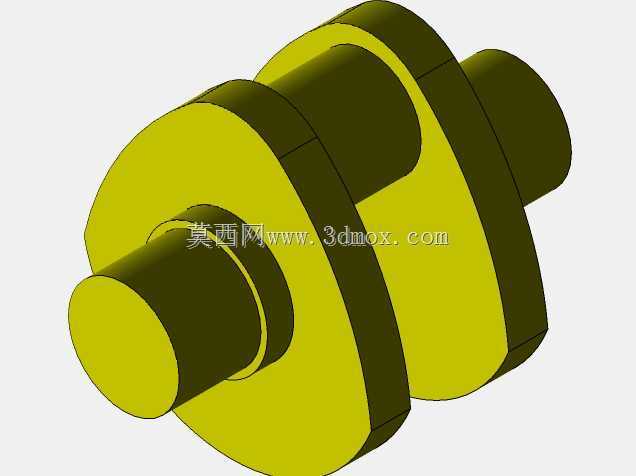

  下部的曲轴组件采用双平衡块布局,两块扇形配重块分别布置在曲柄销的对侧,运转时可以抵消活塞与连杆往复运动产生的一阶惯性力,降低整机振动幅度,这一设计在高转速小型动力场景中尤为关键,直接影响设备运行的平稳性与轴承使用寿命。曲轴的主轴颈两端作为整机的旋转支撑基准,安装时需要匹配对应的滑动轴承或者滚动轴承,支撑位的同轴度公差会直接决定曲轴转动的卡滞风险与运转噪音水平。

  建模过程中所有配合面的尺寸边界都按照实际装配逻辑预留了合理间隙:活塞与缸壁之间的间隙需要兼顾热膨胀量与密封要求,间隙过小会在热机状态下出现活塞拉缸卡滞,间隙过大则会导致密封不足、动力输出下降;连杆大头与曲柄销之间的配合间隙需要保障润滑油膜可以稳定形成,同时避免间隙过大引发运转冲击;曲轴两端主轴颈的安装跨距、轴伸长度都按照小型通用动力的常规安装边界设定,缸体外侧的散热鳍片外圆尺寸、曲轴箱的下部轮廓都预留了外围护罩的安装空间,在整机布置时不需要额外修改核心运动件的位置即可匹配外部机架。

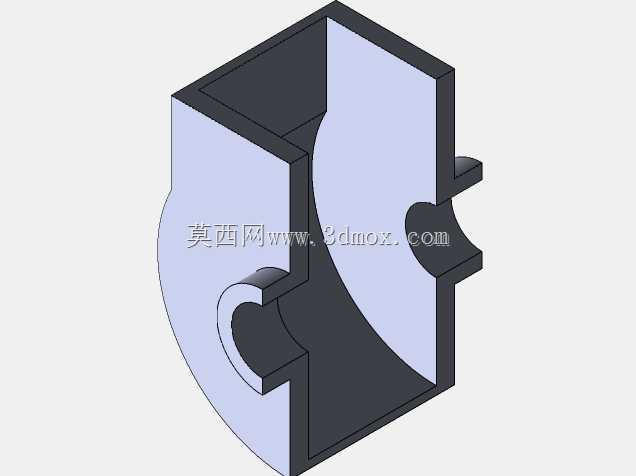

  在实际工程应用里,这类结构既可以作为小型发电机组、园林动力机械、微型代步设备的动力核心参考,也可以用于机械原理教学中拆解展示曲柄连杆机构的运动死点、行程配比、惯性平衡设计逻辑。设计阶段通过三维装配的运动仿真,可以直接校验活塞在上止点、下止点位置时是否会与缸盖、曲轴箱发生运动干涉,确认连杆在最大摆角位置不会与缸体内壁、曲轴箱侧壁产生擦碰,提前规避物理样机试制阶段的装配冲突。曲轴平衡块的轮廓尺寸经过运动包络校核,整周回转过程中不会与曲轴箱内壁发生接触,曲轴箱的内腔容积同时预留了润滑油储油空间,运转时曲柄的甩动可以将润滑油飞溅到活塞销、连杆大头、缸壁等需要润滑的摩擦面,不需要额外配置复杂的压力润滑管路,结构简单可靠,适配小型动力设备低成本、易维护的使用需求。缸体与曲轴箱的结合面位置预留了紧固件安装孔位,装配时可以通过螺栓将上下两部分锁紧,结合面处可加装密封垫防止润滑油渗漏,整体结构的安装定位基准清晰,零部件拆分逻辑符合实际机加工与装配的工艺顺序,不管是做原理验证、结构改型还是教学演示,都能清晰还原往复动力机构的核心设计逻辑。
