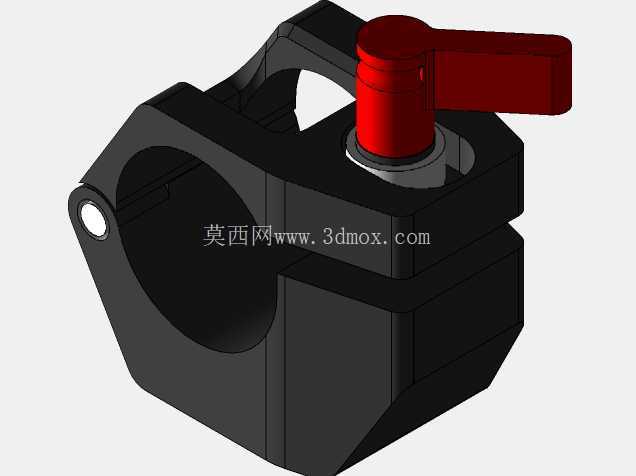

25毫米管径快锁式偏心杆夹结构

　　这款25毫米规格的杆夹，是工装搭建、轻型设备工位调整场景里非常常用的夹紧定位部件，日常在自动化生产线的工位辅架、检测设备的可调支架、木工/金工轻型工装的杆件固定环节都能见到它的身影，核心作用是在圆形杆件上实现任意位置的快速锁紧与松开，不需要额外工具就能完成位置调整，相比传统螺栓紧固的管夹，操作效率能提升数倍，尤其适合需要频繁调整杆件伸出长度、旋转角度的工位。

　　从结构设计来看，这款杆夹采用了分体式抱合基体加偏心凸轮锁紧的结构逻辑，主体为两块对称的半环抱结构，一侧通过销轴做铰接支点，另一侧集成了带红色操作手柄的偏心锁紧机构，当手柄扳动到锁紧位置时，偏心轮会推动抱合结构的活动侧产生微量位移，让内孔对穿入的25毫米圆杆形成均匀的抱紧力，整个锁紧行程控制得非常精准，既不会因为行程过大导致锁紧费力，也不会因为行程不足出现锁不紧、打滑的问题。抱合基体的内孔做了适配25毫米管径的公差匹配，正常加工状态下内孔与标准圆杆的间隙控制在0.1到0.2毫米之间，保证杆件穿入顺畅的同时，锁紧时能形成足够的接触摩擦面积，避免点接触造成的杆件压痕或者锁紧力不足。

　　基体外侧做了加强筋结构，在铰接侧和锁紧侧的受力位置都加厚了壁厚，抵消锁紧时的撑开应力，避免长期使用后基体出现塑性变形导致锁紧失效。操作手柄采用了加长的杠杆设计，扳动时的力臂经过优化，普通人用单手就能轻松完成锁紧和松开操作，手柄表面做了防滑的轮廓处理，即使手上有少量油污也不容易打滑。安装边界上，这款杆夹的整体外轮廓尺寸适配25毫米杆件的安装空间，抱合结构的外径、手柄扳动所需的旋转空间都做了紧凑化设计，在密集排布的杆件支架上也不会和相邻部件产生干涉，铰接侧的销轴采用了防脱设计，日常拆装维护时不会出现销轴脱落丢失零件的问题。

　　从实际使用的工况适配来看，这款杆夹适合常温环境下的静态定位场景，能承受一定的轴向拉力和周向扭矩，满足常规工装支架上固定传感器、安装小型作业头、调整挡料位置的使用需求，设计时特意在抱合内孔做了微糙的表面处理，增加和杆件之间的摩擦系数，在不损伤杆件表面的前提下提升锁紧可靠性，避免设备运行过程中因为振动出现夹件移位的问题。偏心锁紧机构的转轴位置做了耐磨处理，长期反复扳动也不会出现磨损松旷，保证锁紧力的一致性，不需要定期调整锁紧间隙，相比螺丝紧固的管夹，减少了日常维护的工作量。在三维建模过程中，这款模型完整还原了所有装配关系，从铰接销轴的配合间隙、偏心轮的轮廓曲线到手柄的操作角度都做了1:1的还原，能直接用于工装设计时的装配干涉检查，也可以作为标准件直接导入到设备整体装配中，不需要二次建模，对于做非标工装设计、轻型自动化设备设计的工程师来说，能直接复用在对应的管径固定场景中，减少标准件建模的重复工作量。
