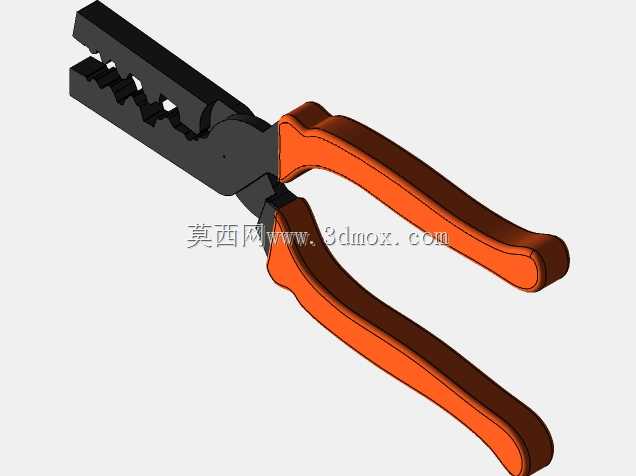

手动压线钳压接工具结构设计

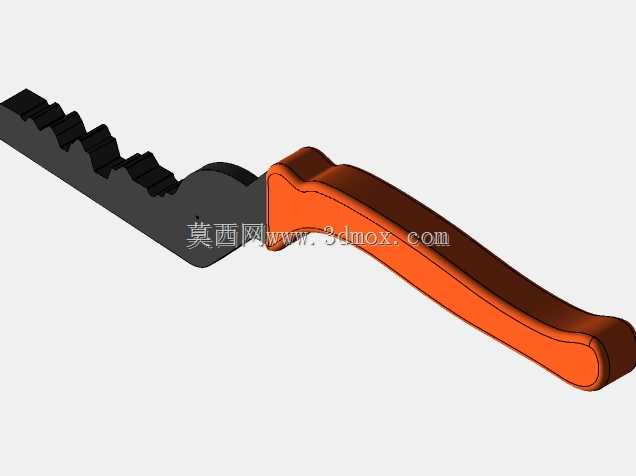

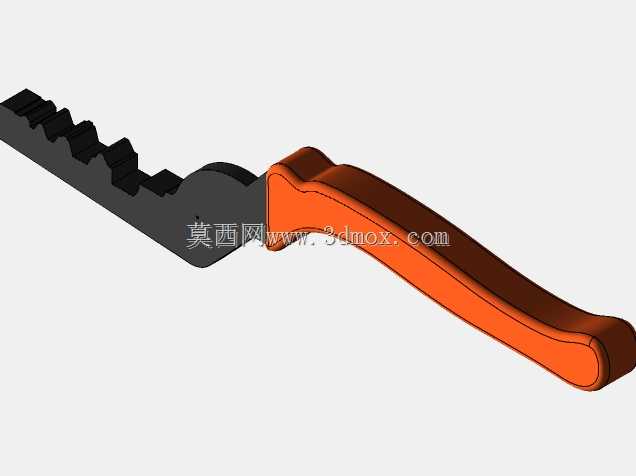

这款手动压接工具是面向低压电气布线、线束加工场景设计的手持式作业工具，主要应用于家装电工布线、电气柜装配、电子线束加工、家电维修等日常作业场景，用来完成冷压端子与多股铜芯导线的牢固压接，替代传统焊接工艺，实现导线与端子的可靠机械连接与电气导通，无需外接电源即可单人单手操作，适配狭小空间内的现场布线作业需求。从功能特性来看，钳头部位设置了多组不同规格的压接齿槽，能够匹配多种线径的裸端子、绝缘端子以及管型端子，压接过程中齿槽会均匀挤压端子外壁，让端子金属壳体产生可控塑性变形，紧密咬合内部的多股导线线芯，避免导线拉脱、接触电阻过大的问题，压接成型后的端子外形规整，不会出现端子开裂、线芯压断的不良情况。手柄部分采用符合人体工学的弧形包覆设计，握持时贴合手掌发力曲线，长力臂的杠杆结构设计能够放大手部握力，即便是压接大线径端子也无需施加过大的手部力量，长时间作业不易产生手部疲劳，手柄表面做了防滑纹理处理，沾有少量油污的情况下也能稳定握持，不会出现打滑脱手的问题。在设计思路上，整体采用对称式的剪式杠杆结构，铰接点位置经过反复校核，兼顾压接力输出与钳头开合行程，既保证压接时能提供足够的挤压力让端子充分变形，也让钳头张开角度足够放入对应规格的端子与导线，不会出现操作干涉。钳头部分采用高强度合金钢材质的设计取向，保证多次反复压接后齿槽不会出现磨损、塌陷，延长工具的整体使用寿命，铰接轴处预留了合理的配合间隙，开合过程顺滑无卡滞，长期使用也不会出现松旷晃动感。从外形尺寸与操作边界来看，整体长度适配成年人单手握持范围，钳头宽度控制在合理区间，能够伸入电气柜内的狭窄接线位完成作业，不需要过大的操作回转空间，手柄张开后的最大间距符合普通人手掌开合范围，握持发力时不需要过度张开手掌，适配不同手型的操作人员使用。整体结构没有多余的复杂零部件，日常维护简单，仅需要定期在铰接点加注少量润滑脂即可保持顺滑的操作手感，适合作为一线作业人员的常备随身工具。
