管道安装式旋转喇叭天线固定支架结构

在户外通讯设备布设、小型基站临时搭建、业余无线电通讯架设这类场景里，经常会遇到需要在标准管径的圆管上快速固定喇叭天线，同时还要灵活调整天线指向角度的需求，这款旋转支架就是针对这类场景做的适配结构。从实际安装边界来看，这款支架适配外径20毫米的圆形管道，不管是薄壁穿线管、标准铝制通讯支撑杆还是同规格的碳纤维管，都能通过配套的紧固件完成锁紧固定，不需要额外在管道上打孔做焊接处理，不会破坏原有管道的结构强度，也能满足快速拆装、反复调整安装位置的使用需求。

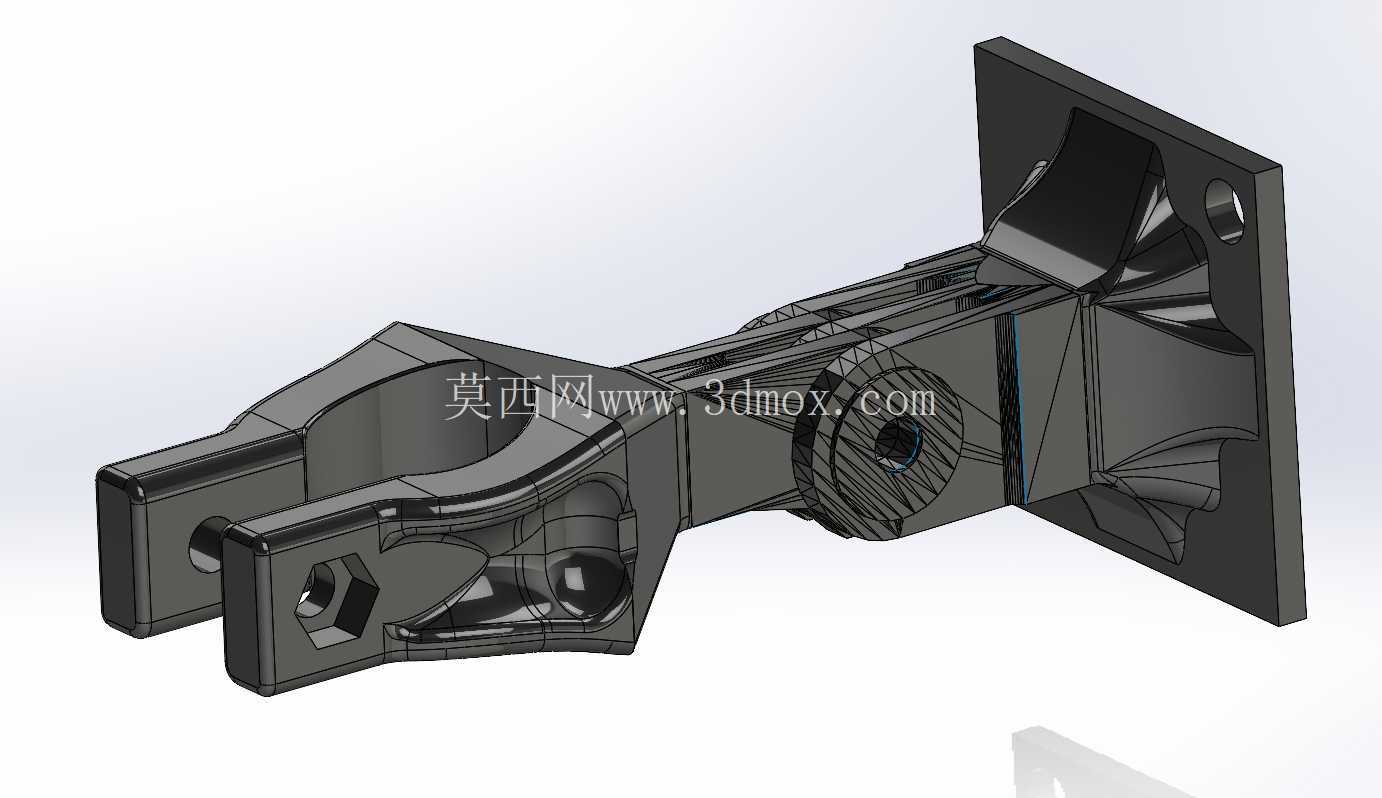

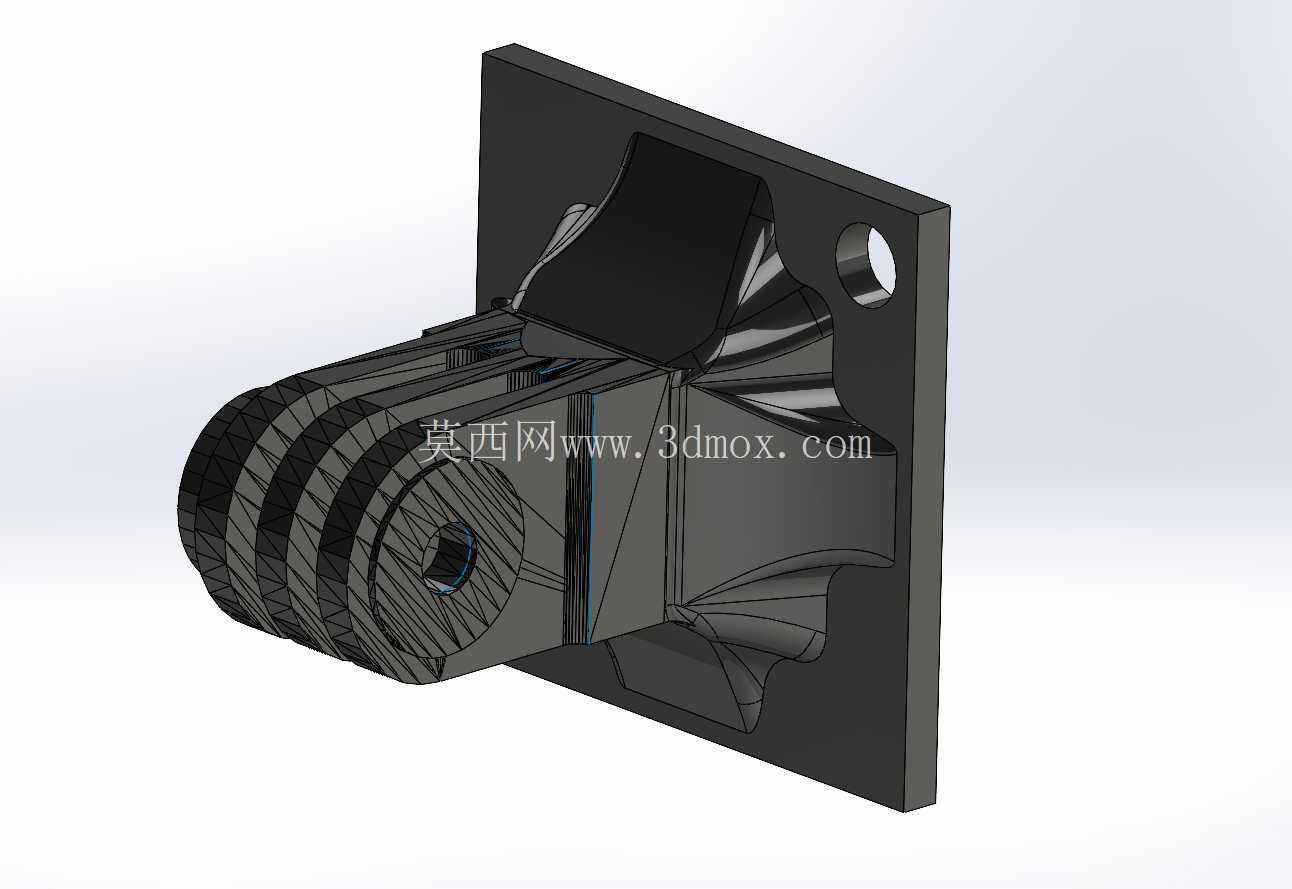

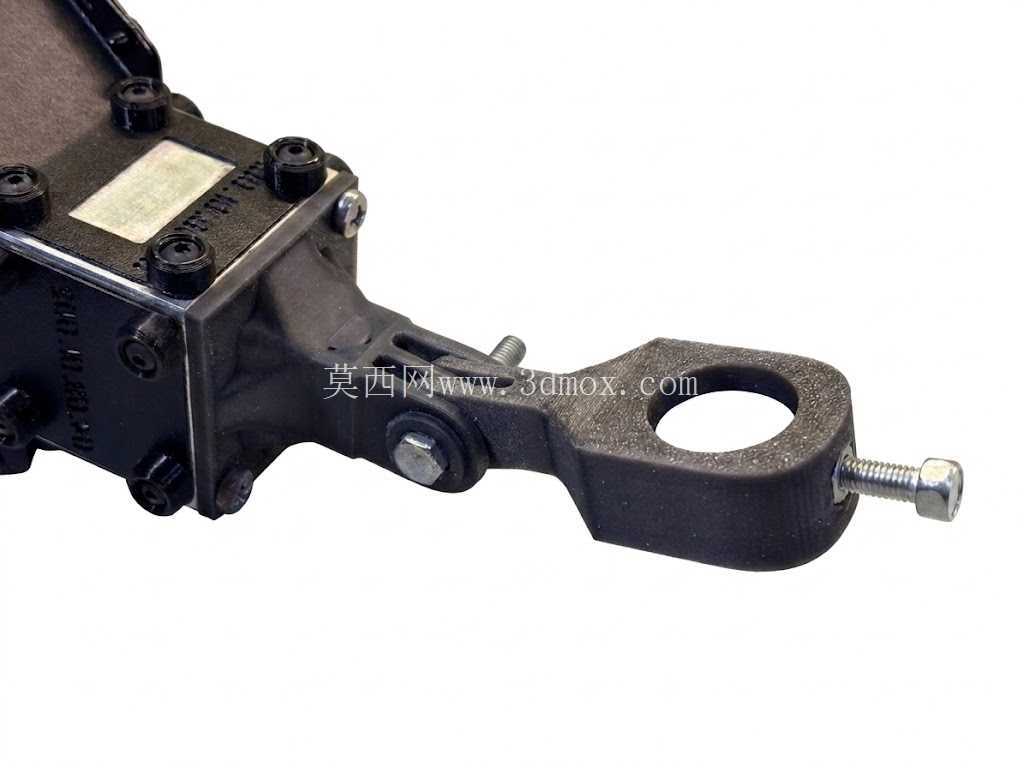

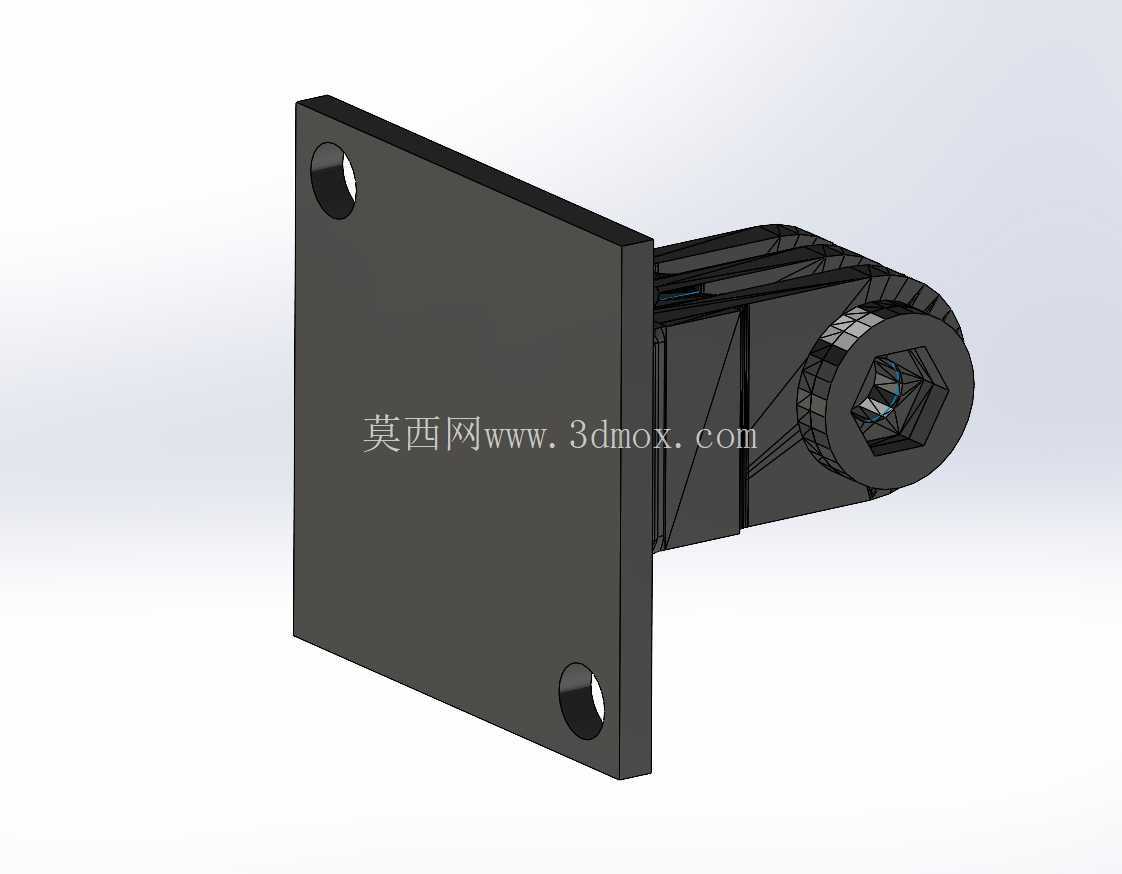

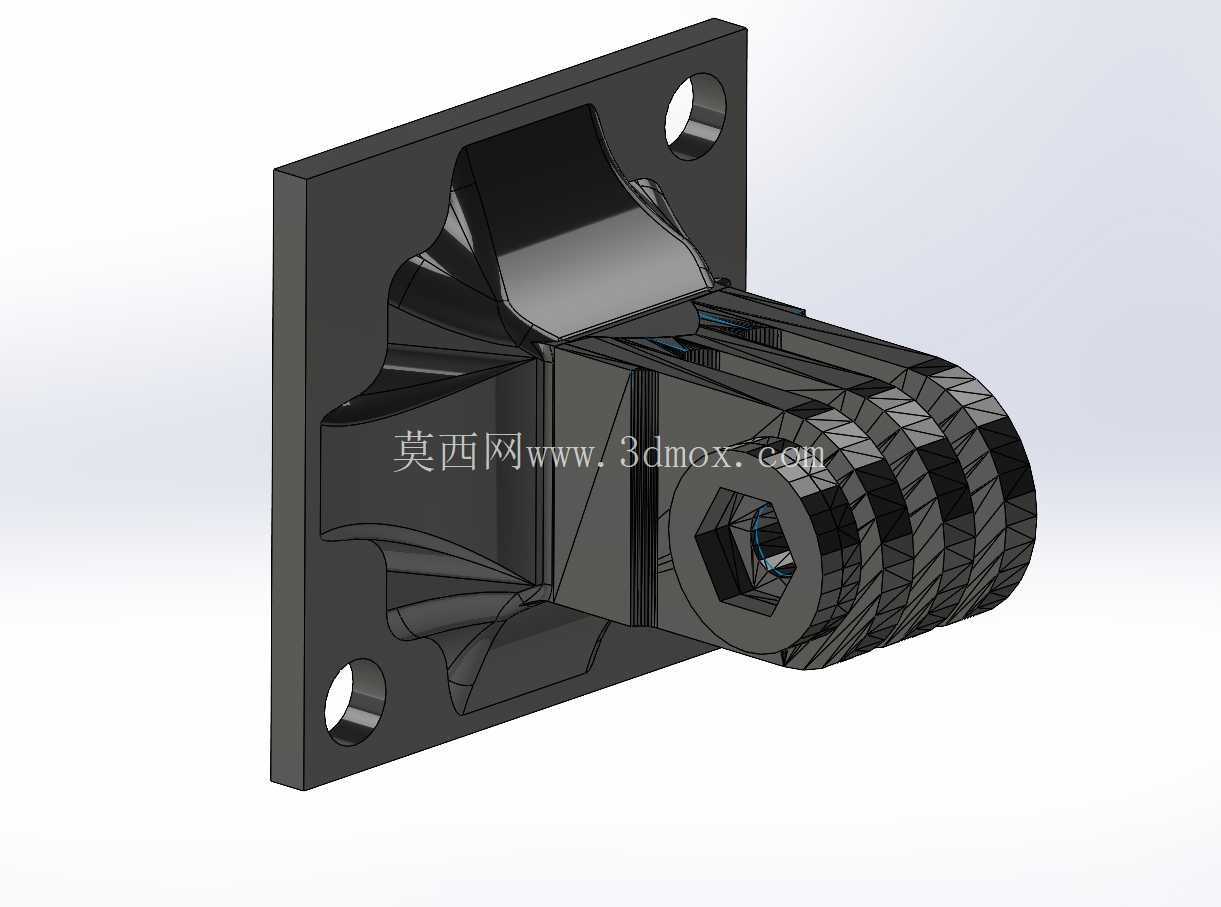

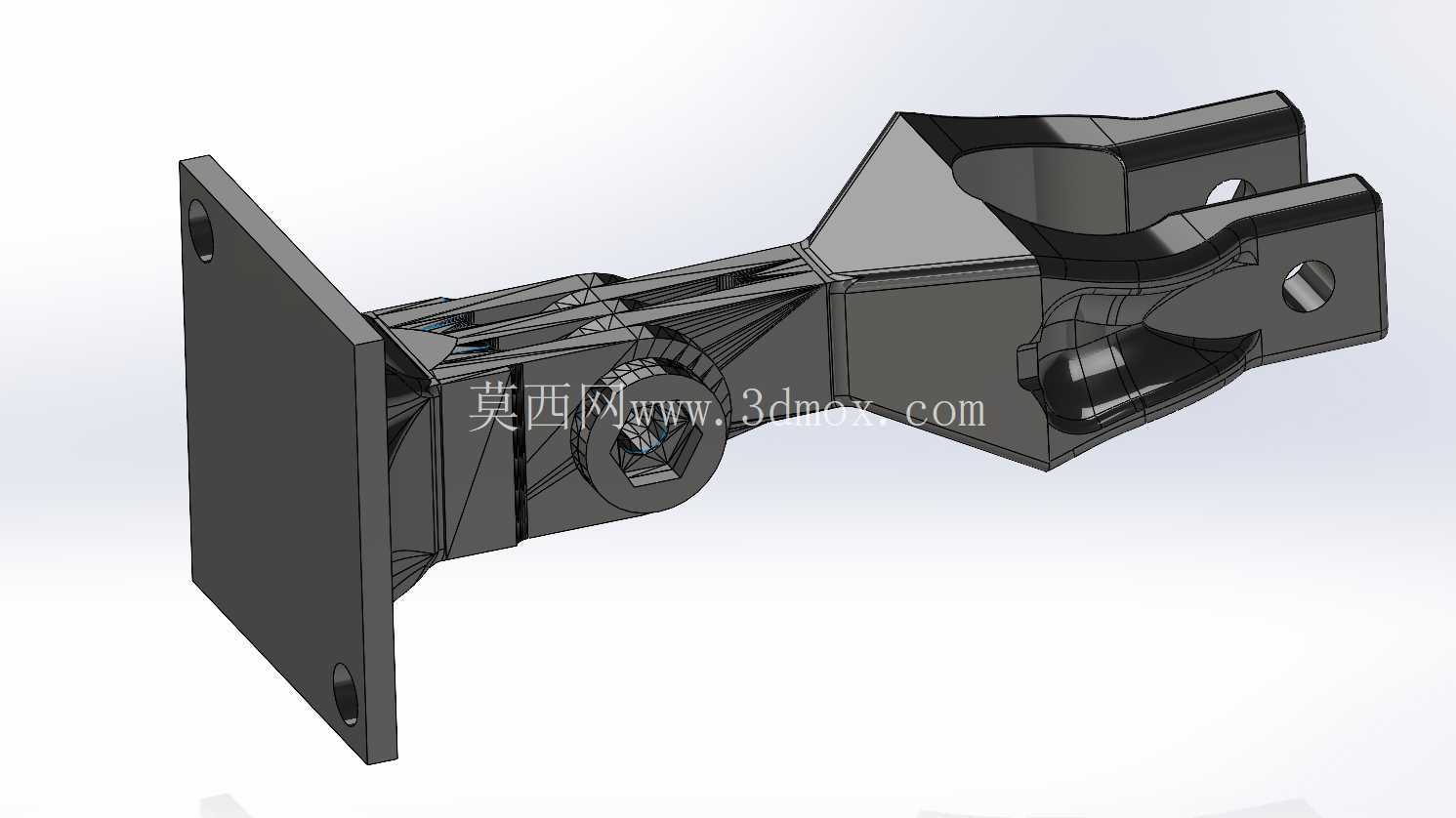

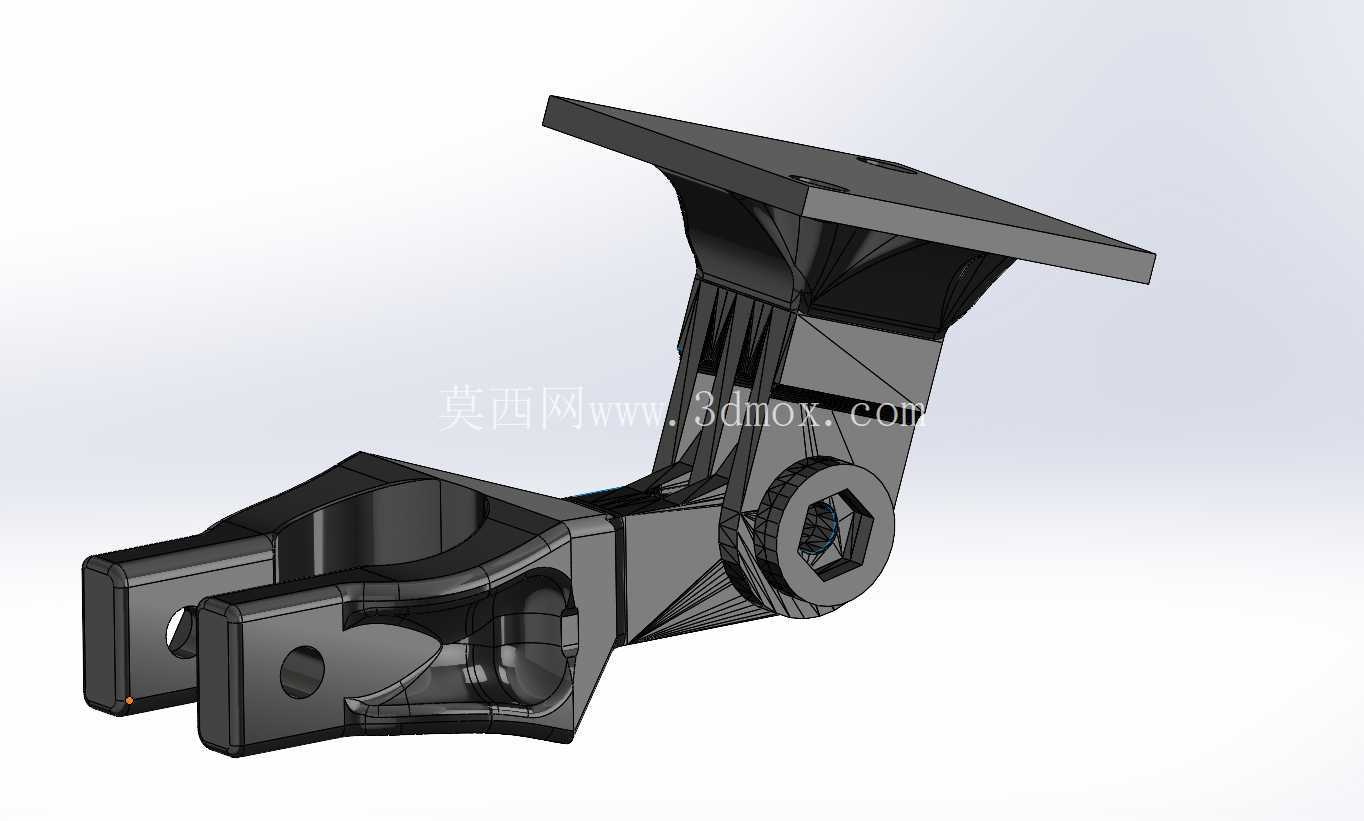

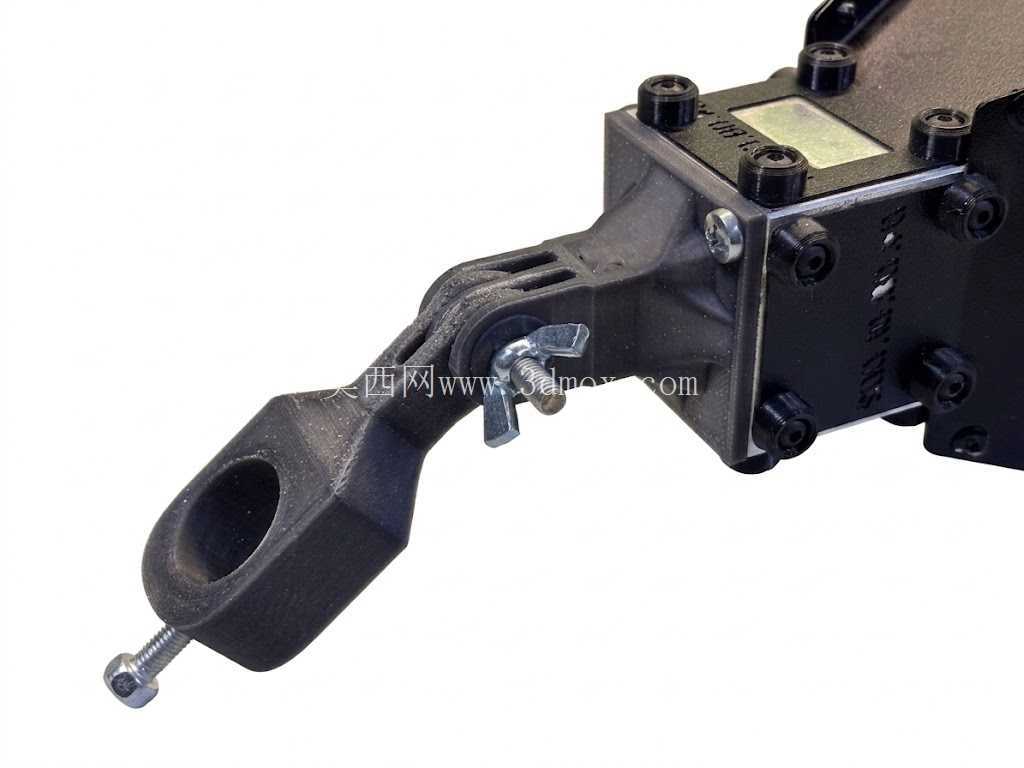

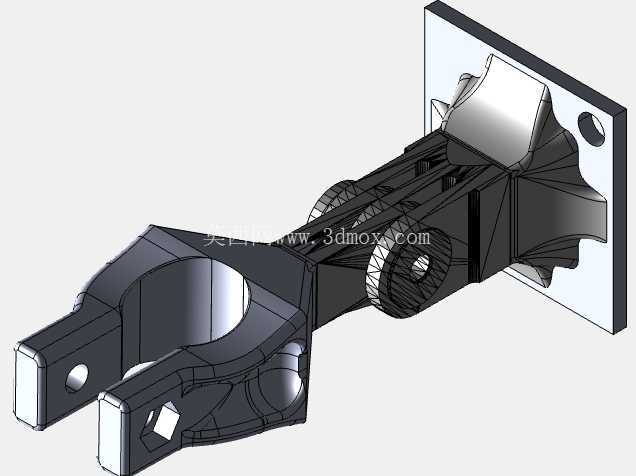

支架整体采用分体式铰接结构设计，一端是带安装法兰的天线固定端，法兰面做了贴合喇叭天线安装基准的平面加工，预留的安装孔位适配标准喇叭天线的固定螺孔，不需要额外做转接件就能直接完成天线与支架的刚性连接；铰接位置做了带阻尼的旋转轴结构，调整角度时可以在0到180度的俯仰范围内任意悬停，拧紧轴侧的锁紧螺钉后就能完全固定角度，不会因为户外风力、设备自身振动出现角度偏移的问题。管道固定端采用双抱耳式的夹装结构，夹装内壁做了与20毫米管径完全贴合的圆弧面，增大接触面积的同时也能避免夹装时对管道表面造成压痕损伤，配合M5规格的蝶形螺钉，徒手就能完成锁紧操作，不需要携带额外的扳手类工具，单人就能完成整套天线的架设作业。

从结构强度设计来看，支架主体的受力路径做了连续的加强筋布局，在铰接位置、法兰根部、夹装抱耳这几个应力集中的区域，都做了壁厚加厚与圆弧过渡处理，避免长期受载出现应力开裂的问题；整体结构做了等强度优化，非受力区域做了合理的减重挖槽，既控制了整体重量，也不会降低结构的承载能力，完全可以承载常规中小型喇叭天线的重量，即使在户外有风载的工况下也能保持足够的结构刚性。考虑到小批量定制与快速验证的需求，整个支架的结构没有复杂的倒扣与薄壁死角，完全适配熔融沉积型3D打印的工艺要求，打印时不需要添加大量支撑结构，打印完成后只需要简单去除支撑毛刺就能直接装配使用，也可以根据实际使用场景的需求，选择ABS、PETG或者尼龙类的打印材料，满足不同强度、耐候性的使用要求。

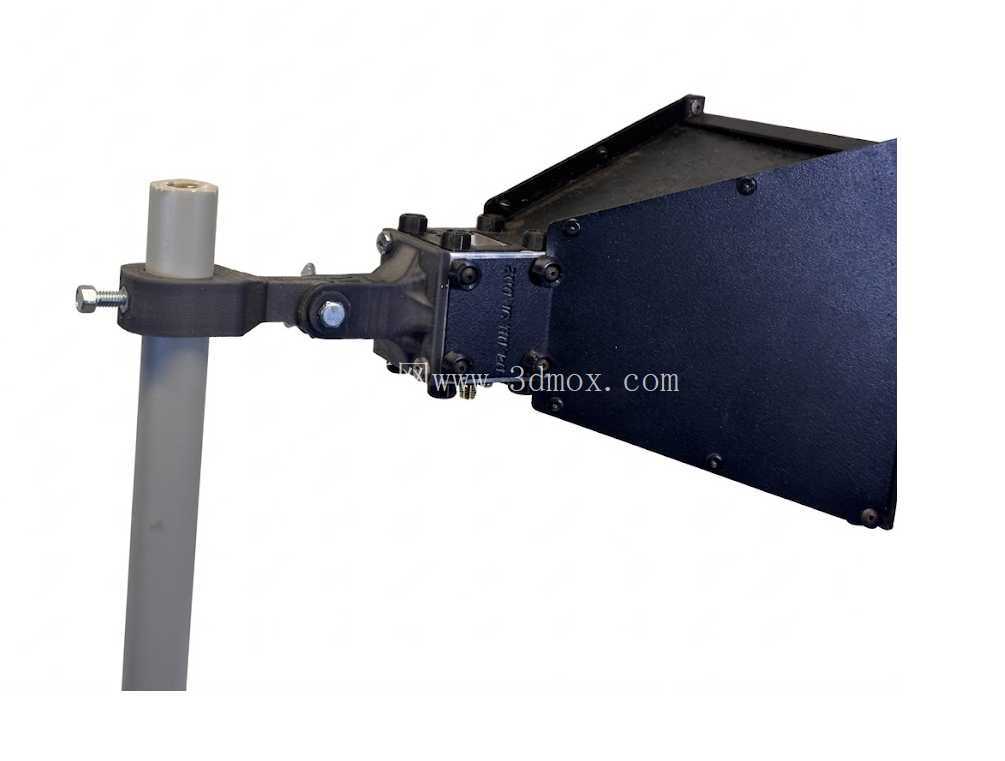

在实际使用过程中，这款支架不需要复杂的安装工序，先将管道夹装端的蝶形螺钉松开，把支架套在20毫米管道的预设安装位置，调整好支架的整体周向角度后拧紧蝶形螺钉完成支架与管道的固定，再将喇叭天线通过螺钉固定在支架的法兰端，松开铰接位置的锁紧螺钉，调整天线到需要的俯仰角度后拧紧锁紧螺钉，就能完成整套天线的安装固定，整个过程不需要复杂的测量与配做工序，非常适合应急通讯布设、户外临时电台架设、无人机图传天线安装这类需要快速部署的场景。相较于传统的固定式天线支架，这款旋转结构的支架可以根据实际的信号传输需求随时调整天线的指向角度，不需要反复拆装支架与管道的连接，调整过程简单高效，同时夹装式的固定方式也不会对安装管道造成不可逆的损伤，在临时布设场景下使用完成后可以快速拆除，不会在安装位置留下残留结构。
