3D打印配套数控直线驱动滑台结构

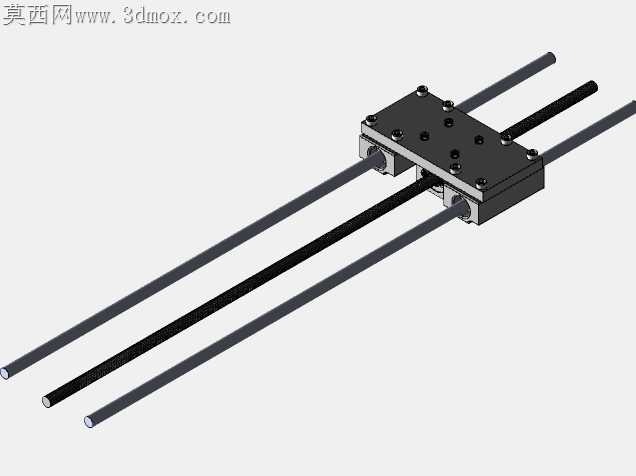

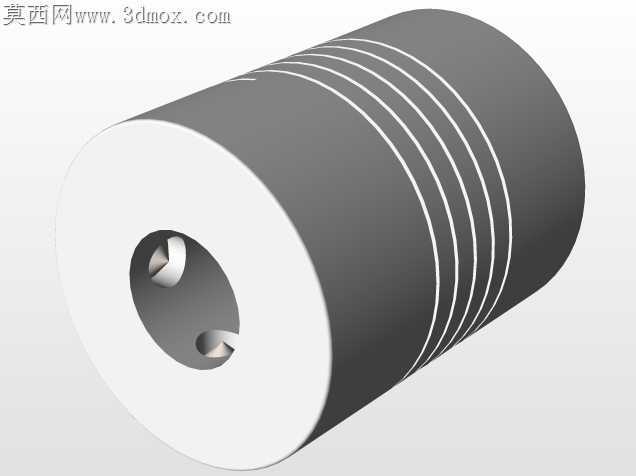

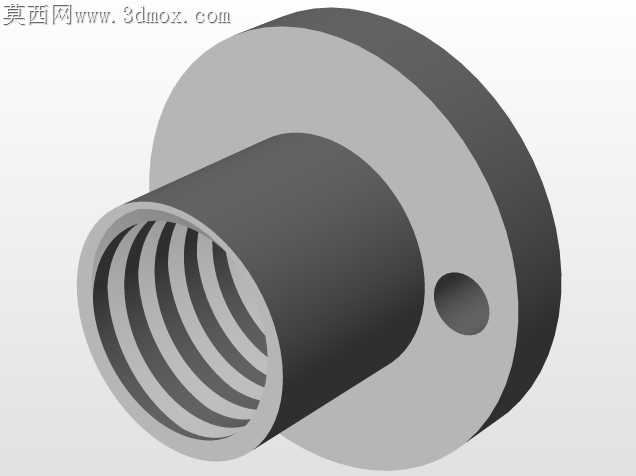

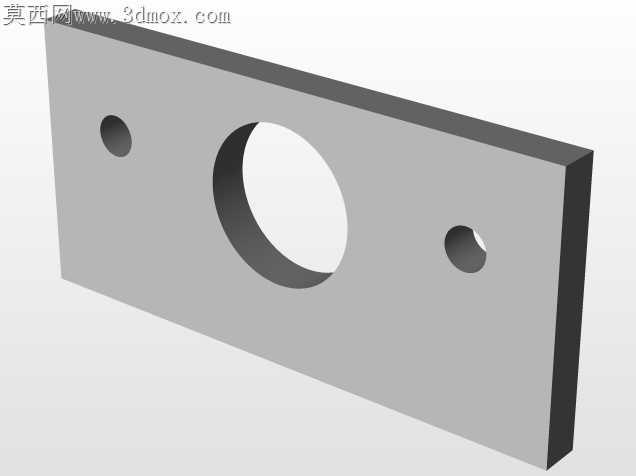

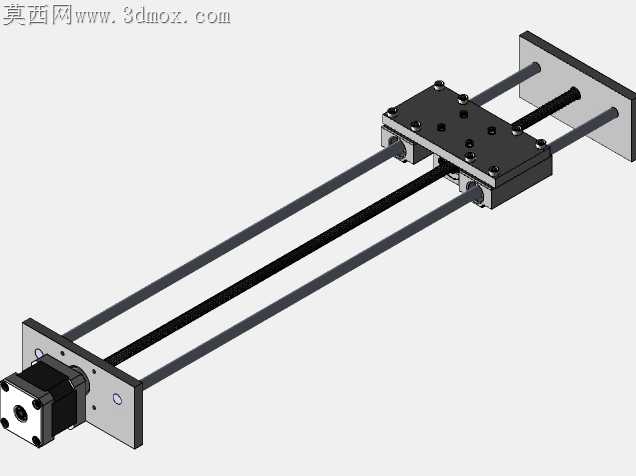

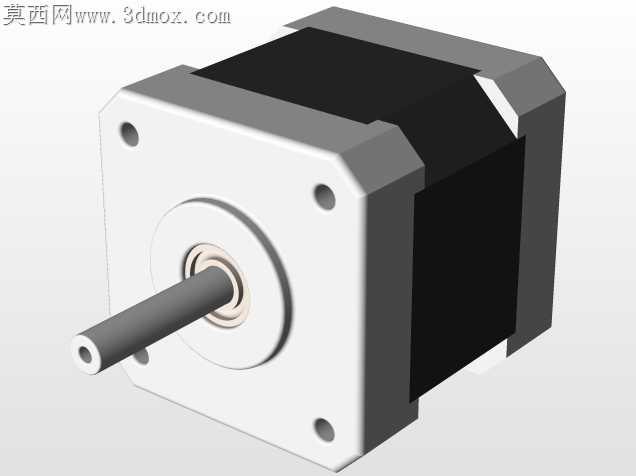

桌面级FDM设备的Z轴或X轴传动，最容易出现的问题是悬臂负载下的导轨偏磨，长期往复运行后滑块侧隙变大，直接导致打印层纹错位，甚至出现喷头撞件的故障。这套直线驱动结构在端板安装位做了加厚沉台设计，步进电机的安装法兰与端板贴合面预留了0.02mm的刮研余量，装配时不用额外加调整垫片就能保证电机输出轴与丝杠的同轴度，避免联轴器高速转动时出现周期性跳动。光轴导轨的固定端没有采用常见的顶丝锁紧结构，而是在两端端板上加工了贯通式安装孔，轴端用锁紧螺母轴向压紧，哪怕设备长期在车间温湿度波动的环境下运行，光轴也不会因为热胀冷缩出现轴向窜动，滑块运行全程的阻力波动能控制在5%以内。滑台的移动拖板做了镂空减重处理，在不降低安装面平面度的前提下，把运动部件的重量压低了近三成，步进电机高速往复运动时的惯性冲击更小，打印过程中加减速段的振纹明显减轻。拖板上的丝杠螺母安装位设计了偏心调整结构，装配时可以微调螺母与丝杠的啮合间隙，不用拆解整个模组就能消除反向传动空程，对于需要频繁换向的打印路径来说，能有效减少轮廓接刀痕。两端的限位触发片没有额外伸出悬臂，直接集成在端板内侧，拖板运行到行程端点时的硬接触位置贴有薄型缓冲垫，哪怕限位开关触发延迟，也不会出现刚性撞件导致的丝杠弯曲问题。走线槽顺着光轴侧边的空隙布置，拖板上的喷头接线不会在往复运动时剐蹭导轨，长期运行也不会出现线缆磨损破皮的隐患。这套结构没有采用复杂的线性导轨配件，全部用常见的光轴、滚珠丝杠和标准步进电机拼装，加工时只需要保证两端板的孔位同轴度，普通的数控铣床就能完成所有零件加工，不用依赖高精度的加工中心，小批量制作的成本能压到很低，同时传动精度完全能满足桌面级3D打印的运动要求，哪怕改装成小型数控雕刻机的运动轴，也能保证足够的运动刚性。
