E3D泰坦水挤出组件精细结构设计

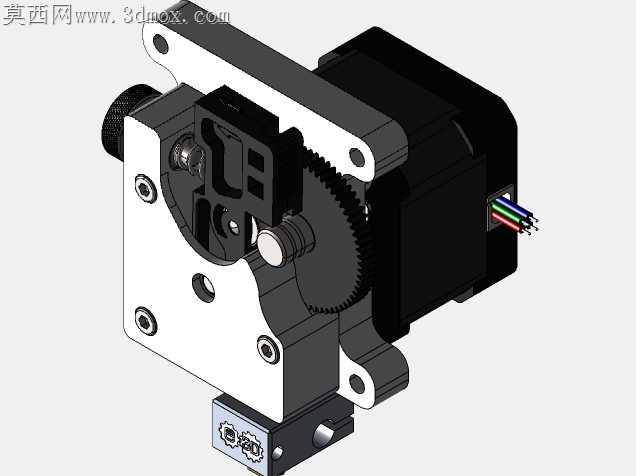

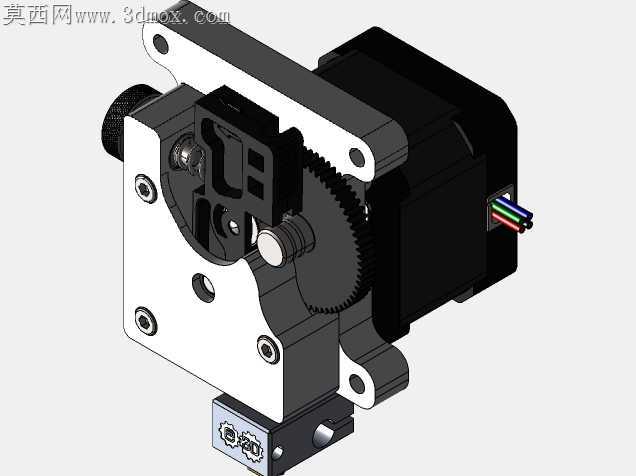

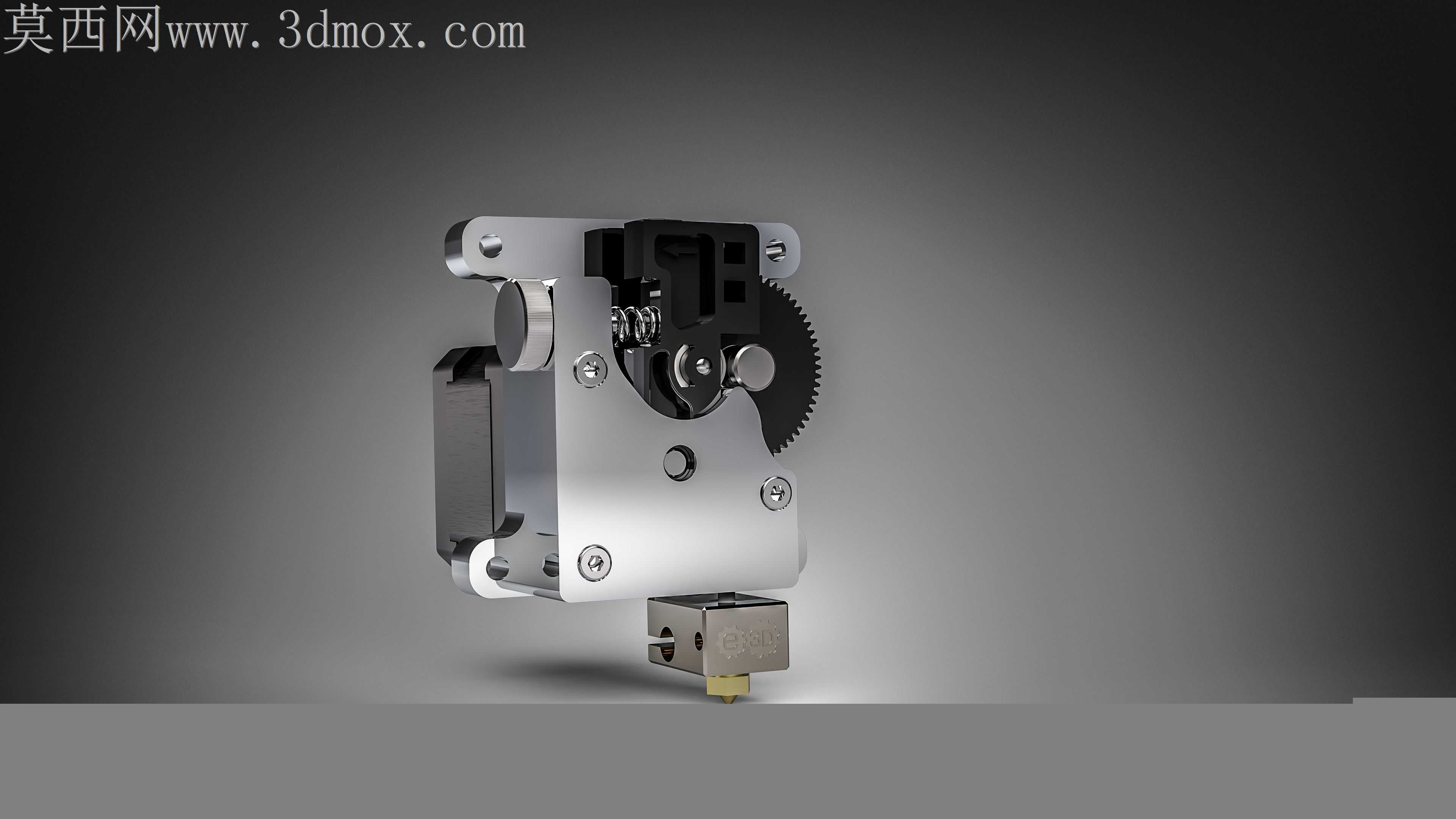

桌面级FDM3D打印设备长期存在送料打滑、挤出压力不稳的痛点，根源在于挤出机构的齿轮啮合间隙、压料臂弹力匹配、料道同轴度三者的公差累积，这款E3D泰坦水组件的结构设计，恰好针对这些现场工况中的顽疾做了针对性的适配处理。金属支架上的定位销孔采用了铰制孔加工公差，和送料齿轮轴的配合间隙控制在0.02mm以内，避免长时间往复送料后轴系窜动导致的齿轮跳齿，支架边缘的折弯让位槽刚好避开步进电机的出线端，不会出现装配时线材被金属锐边割破绝缘层的隐患。压料臂的扭簧安装位做了沉台处理，扭簧两端的卡脚嵌入支架的凹槽内，不会因为长时间高温工作环境下弹簧应力松弛出现压料力不足，压料块和耗材接触的面做了细密的滚花纹理，即便打印柔性耗材时也能提供足够的摩擦力，不会出现耗材回退打滑的情况。末端的喷嘴加热块采用了分体式锁紧结构，喉管和加热块的配合面做了锥面密封，不需要额外缠绕生料带就能避免熔融耗材从接缝处溢料，加热块侧面的热敏电阻安装孔做了过盈配合设计，温度检测的响应速度比普通直孔结构快30%左右，能更精准的捕捉喷嘴温度波动，减少打印时的温度过冲。传动部分的大直径从动齿轮采用了镂空减重设计，既降低了传动惯量，让步进电机的加减速响应更灵敏，齿轮和主动小齿轮的啮合侧隙刚好控制在0.05mm，既不会因为侧隙过小出现传动卡滞，也不会因为侧隙过大出现送料精度不足。整个组件的装配逻辑没有采用多余的紧固件，大部分零件通过定位柱和卡扣实现预固定，只在核心受力位置用内六角螺丝锁紧，装配时不需要复杂的工装夹具，普通用户按照装配顺序就能完成组装，不会出现零件错装的问题。金属支架的表面做了喷砂氧化处理，既提升了表面的耐磨性能，也能在高温工作环境下减少热量向步进电机端传导，避免电机因为温度过高出现退磁。组件的料道入口做了喇叭口导向结构，穿入耗材时不需要刻意对准就能顺利送入送料齿轮位置，日常更换耗材的操作效率提升明显。
