铝型材框架超立方体运动执行机构设计

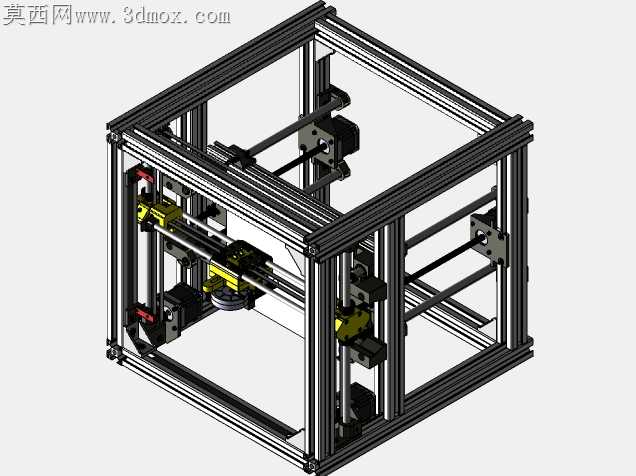

桌面级增材制造设备的框架刚性不足问题，长期是影响成型精度的核心痛点，不少入门机型采用薄型材拼接框架，高速运动时的框架震颤会直接传导至打印头，造成层纹错位、边角失准的问题。这套超立方体结构的运动框架，从装配逻辑层面重构了型材拼接的受力路径，没有沿用常见的单立柱悬臂布局，而是采用闭合式立方框架将X、Y、Z三个轴向的运动模组全部内嵌在框架围合的空间内，让运动产生的交变载荷直接通过型材角件传导至整个闭合框架，避免局部应力集中带来的形变。

角件连接位置没有采用常规的直攻螺丝固定，而是在型材槽内预置了方形滑块螺母，装配时可以顺着槽道调整螺母位置，抵消型材切割时的长度公差，不会出现因为型材端面切斜导致角件无法贴合的问题。三个轴向的线性导轨安装基面，都直接贴合在型材的基准槽面上，没有额外增加转接板，减少了装配累积误差的来源，导轨锁紧螺丝的排布避开了型材的拼接缝，每颗螺丝的锁紧力矩控制在统一区间，避免导轨因为锁紧力不均产生侧向弯曲，运动时出现卡顿阻滞。

传动同步带的张紧机构直接集成在运动滑座上，没有额外外凸的张紧支架，既压缩了整机的外部轮廓尺寸，也避免外凸支架在搬运过程中受碰撞移位，导致同步带张紧力变化。滑座上的带轮安装座预留了0.1mm的偏心调整间隙，装配时可以微调带轮的平行度，避免同步带运行时出现跑偏磨边的问题。打印头安装位的滑台采用了对称式配重设计，两侧的滑块受力均匀，不会因为单侧负载导致滑块单侧磨损，长期运行也能保持运动精度。

走线槽全部隐藏在型材的内部槽道里，没有外露的拖链或者线束，运动过程中线束不会和运动部件产生剐蹭，也避免了长期弯折导致的线芯断裂问题。框架底部的脚轮安装位直接和型材端面的预置螺母连接，不需要额外打孔破坏型材结构，脚轮的高度可以微调，能适应不平整的放置台面，保证框架整体处于水平状态，不会因为台面倾斜导致运动部件自重下滑，影响Z轴的定位精度。

这套结构没有采用复杂的定制加工件，全部采用标准铝型材和标准传动件拼接，装配时不需要专用工装，普通爱好者按照装配逻辑就能完成组装，后期维护更换配件也能直接采购标准件，不需要定制特殊零件。闭合框架的设计也给后续加装外罩、恒温腔预留了安装位，不需要额外改动框架结构就能升级设备的工况适应能力，打印ABS这类易翘曲的材料时，可以直接在框架上安装亚克力围板，构建封闭恒温空间，减少温度变化带来的成型件形变。
