固定翼长航时无人机气动布局结构设计

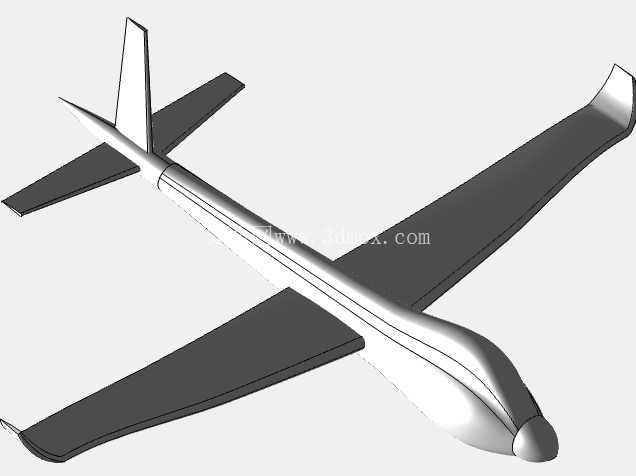

　　这款固定翼构型的低空作业飞行器，核心适配中小范围航测、林区巡检、管线巡查这类需要长续航、低巡航阻力的作业场景，区别于多旋翼机型的垂直起降特性，该构型依靠大展弦比机翼获得更高的升阻比，在同等动力配置下能覆盖数倍于多旋翼的作业半径，适合线状、面状的连续作业任务，不需要频繁起降更换电池。从结构设计逻辑来看，整机采用常规尾翼布局，垂尾布置在机身尾部末端，平尾与垂尾呈十字形连接，这种布局的优势在于飞控系统的舵面控制逻辑成熟，俯仰与偏航通道的气动耦合干扰小，对于作业类无人机来说，能降低飞控参数调试的难度，提升复杂低空风场下的飞行稳定性，减少作业过程中因为姿态扰动导致的航测数据偏移、拍摄漏片问题。

　　机身采用流线型长直舱体设计，前段为圆润的钝头构型，主要用来搭载任务载荷、飞控模块与动力电池，中段为等直段，一方面用来连接机翼，保证机翼安装位置的结构强度，另一方面可以容纳电池组，通过调整电池在中段舱内的安装位置，能灵活调整整机重心，匹配不同重量的任务载荷，不需要额外增加配重块，减少无效结构重量。机翼采用上单翼安装形式，安装位置位于机身上部，这种设计能让机翼下方的机身舱段拥有更充足的载荷安装空间，同时作业过程中如果需要临时迫降，上单翼构型能避免机翼直接与地面障碍物碰撞，保护机翼内部的舵机、线束结构，降低迫降后的维修成本。

　　机翼的翼型选用低速高升阻比翼型，机翼后缘布置副翼舵面，用来控制飞行过程中的滚转姿态，机翼与机身的连接位置做了整流过渡，减少翼身结合处的气流分离，降低巡航状态下的压差阻力，这部分的结构设计直接影响整机续航时间，在建模过程中需要反复调整整流曲面的曲率，保证气流从机身平滑过渡到机翼表面，避免出现局部涡流带来的额外阻力。尾翼部分的垂尾采用后掠构型，能提升高速飞行状态下的方向稳定性，平尾为矩形翼面，舵面偏转角度范围根据作业飞行的姿态调整需求设定，保证在低空突风环境下，舵面能提供足够的恢复力矩，避免飞行器出现姿态发散。从安装边界来看，整机机翼展长与机身长度的比例控制在合理区间，保证运输过程中可以将机翼拆分为两段，不需要特殊的大型运输设备，普通民用车辆就能完成转场运输，机翼与机身的连接采用快拆结构，现场作业时不需要复杂工具就能完成组装，减少作业前的准备时间。机身下部预留了通用载荷安装接口，可以适配正射相机、多光谱传感器、小型气体检测模块等不同任务设备，接口的安装平面做了精度控制，保证载荷安装后光轴与机身轴线的平行度误差在允许范围内，避免后期数据处理时需要做额外的姿态校正。

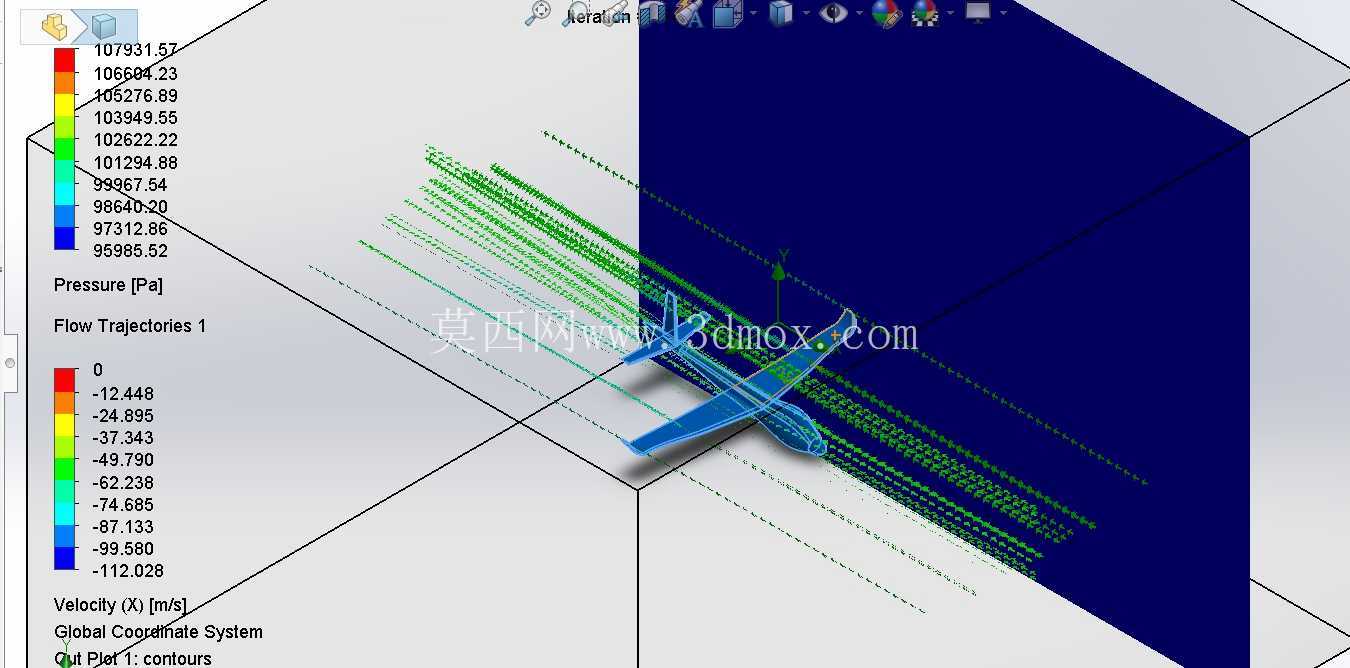

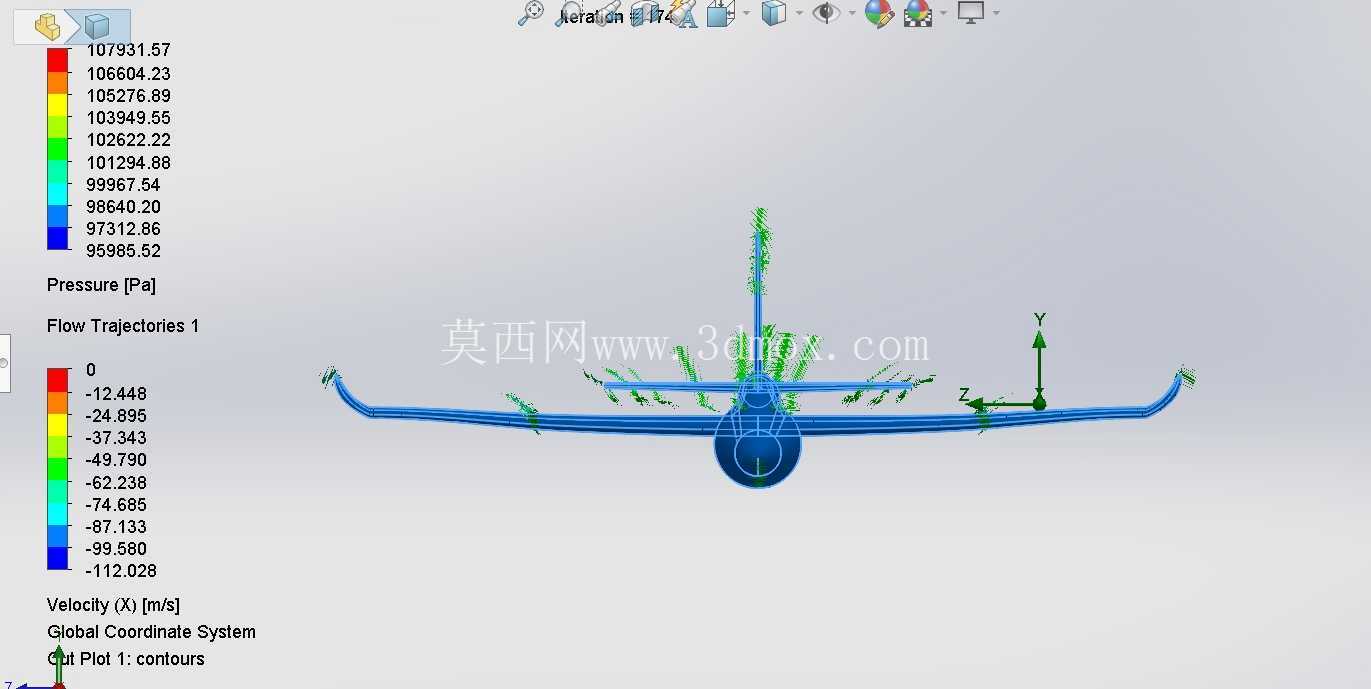

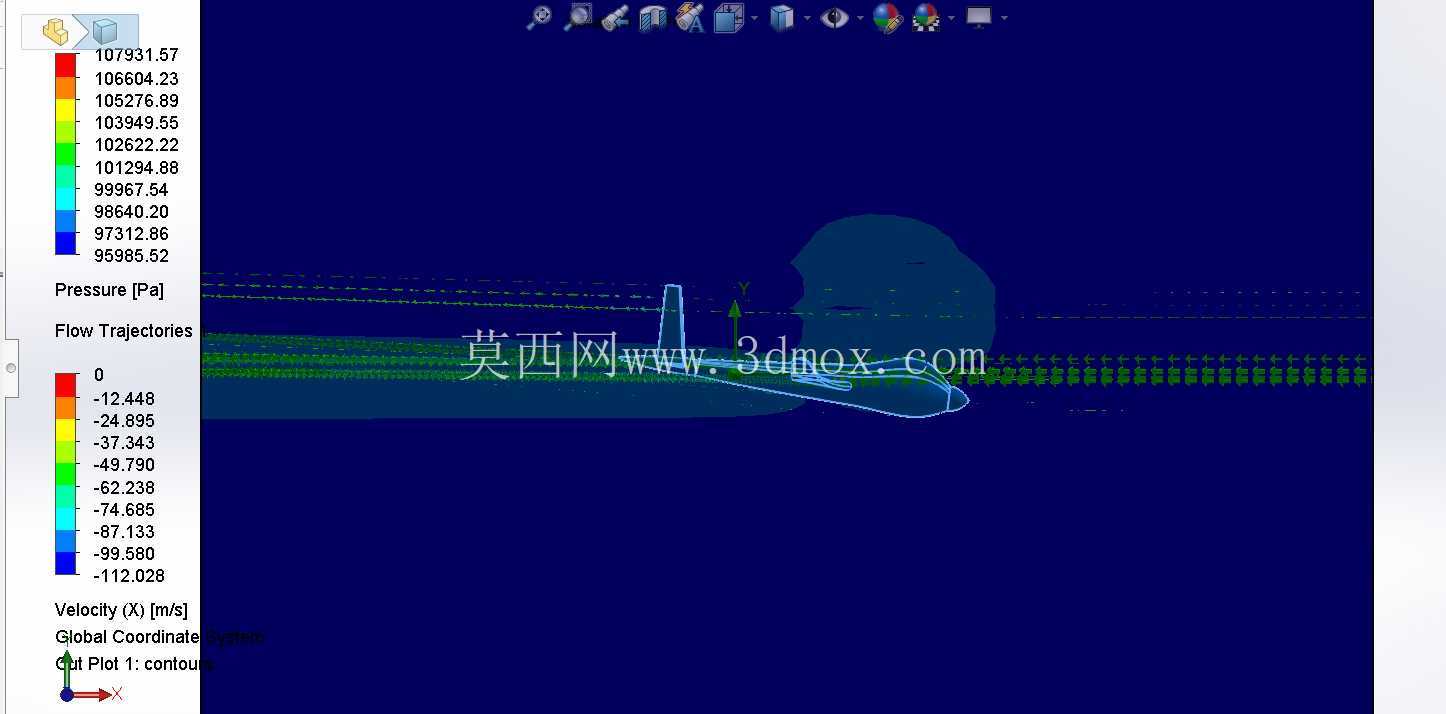

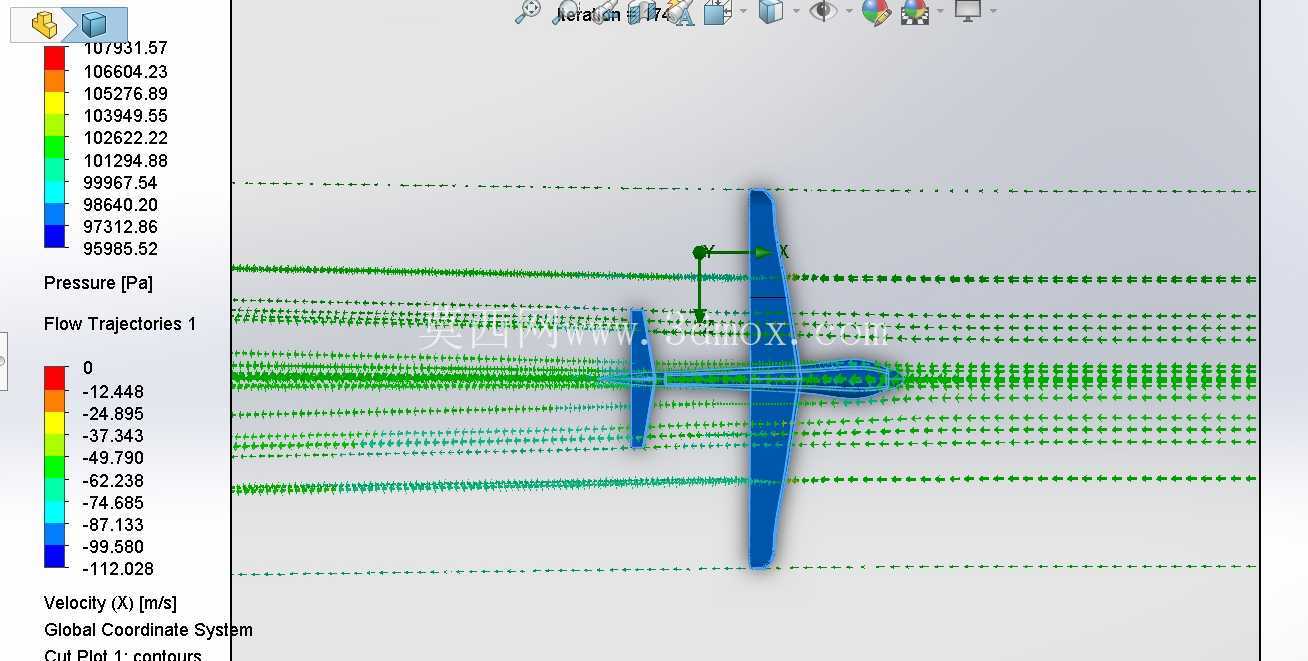

　　在气动设计验证层面，针对机身前段、翼身结合处、尾翼连接区域做了气流流场分析，通过调整局部曲面曲率，减少机身表面的气流分离区域，尤其是机身后段的流场优化，能降低尾翼区域的紊流影响，保证舵面在各种飞行姿态下都能处于稳定的气流场中，提升舵面控制效率。结构选材上，机身主承力结构采用轻量化复合材料，非承力的整流罩部分采用轻质工程塑料，在保证结构强度满足起降、飞行过载要求的前提下，尽可能降低整机结构重量，提升有效载荷的携带能力。起落架采用简易滑橇式设计，适合在平整的草地、硬化路面起降，结构简单重量轻，不需要复杂的收放机构，进一步降低整机结构复杂度，减少故障点，对于高频次作业的场景来说，更低的结构复杂度意味着更低的日常维护成本，也能减少作业过程中的机械故障概率。整机的重心设计范围控制在机翼平均气动弦长的靠前位置，保证飞行器具备自然的低头恢复力矩，在动力出现故障的情况下，能进入稳定的滑翔状态，提升迫降的安全性，避免出现失速尾旋等危险姿态。
