摩托车传动从动链轮结构设计

该零件为摩托车链传动系统的从动链轮，是动力输出路径上的核心承载部件，安装于后轮轮毂侧，与发动机输出端的主动链轮、传动链条配合，完成发动机扭矩到后轮驱动力的转换，直接决定摩托车传动系统的传动比匹配、动力传递效率与行驶可靠性。从实际应用场景来看，这类链轮广泛适配中小排量跨骑、弯梁摩托车的后传动单元，日常行驶中需要承受链条啮合带来的交变冲击载荷、起步急加速的瞬时扭矩，还要应对路面颠簸带来的径向跳动载荷，因此结构设计上需要兼顾强度、轻量化与啮合精度的平衡。

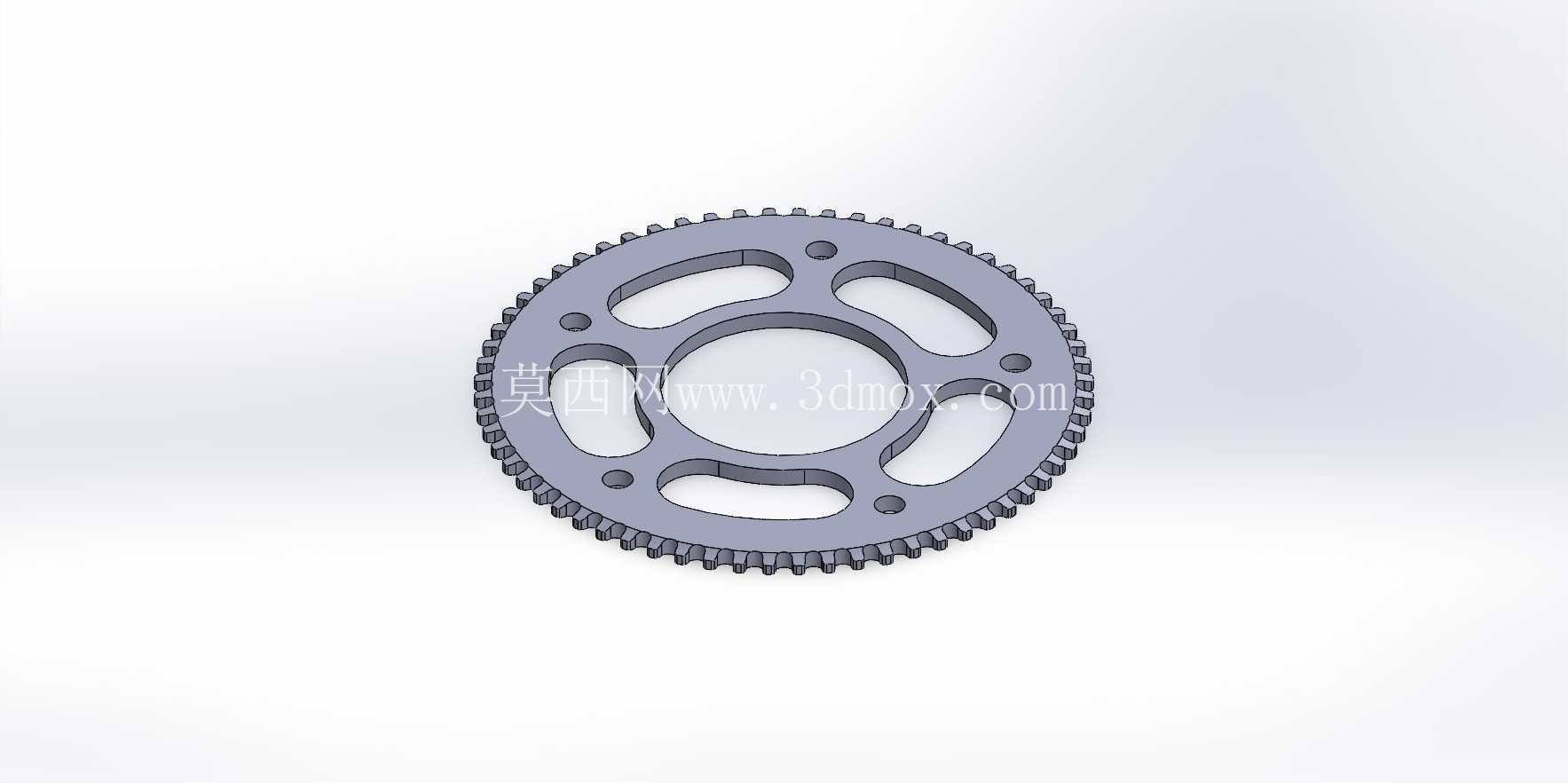

从结构设计思路来看，该链轮采用外圈轮齿、中部辐板镂空、内圈安装定位的整体式结构：外圈轮齿采用标准短齿滚子链齿形设计，齿廓曲线经过修形处理，能减少链条啮合时的多边形效应，降低传动过程中的冲击噪音与齿面磨损，齿根位置做了圆角过渡处理，避免应力集中导致的轮齿断裂，齿部厚度经过载荷校核，能满足额定扭矩下的接触强度与弯曲强度要求。中部辐板采用六处对称式腰型镂空设计，并非单纯为了减重：一方面对称镂空结构能在辐板各个方向形成均匀的刚度分布，避免高速旋转时的动不平衡量，减少后轮转动时的径向跳动；另一方面镂空区域能为行驶过程中的泥沙、雨水提供排出通道，避免杂物卡滞在链轮与轮毂的安装间隙中，同时有效降低零件整体转动惯量，提升后轮的加速响应性，减少非簧载质量对悬挂动态表现的影响。

内圈安装区域设置了六处均匀分布的螺栓过孔，孔位精度按照IT7级公差设计，与后轮轮毂的安装凸台定位面配合，能保证链轮安装后的同轴度误差控制在0.1mm以内，避免链轮偏摆导致的链条单侧磨损、传动异响问题；安装孔周边做了局部加厚凸台处理，提升螺栓连接区域的挤压强度，避免长期交变载荷下安装孔出现变形、失圆问题。内圈中心的大直径避让孔，是为了匹配后轮轮毂的中心轴安装空间，保证链轮安装后不会与轮毂轴承、后轮轴等部件发生运动干涉。

从安装边界尺寸来看，该链轮的齿顶圆直径、节圆直径匹配对应型号传动链条的节距与滚子直径，安装孔的中心距完全适配对应车型后轮轮毂的安装孔位分布，链轮整体厚度控制在合理范围，既保证与链条的啮合接触长度足够，避免链条脱啮，又不会超出后轮侧的安装空间，与后平叉、链盒等周边部件保留足够的安全间隙，防止行驶过程中出现剐蹭。齿面的设计粗糙度控制在Ra1.6以内，能降低链条滚子与齿面的摩擦损耗，提升传动效率，同时减少齿面早期点蚀、磨损的概率。

在实际选型匹配中，这类从动链轮的齿数选择直接决定整车的传动比：齿数偏大时，后段极速表现更好，但低速扭矩输出会偏弱，适合平坦路面的长途行驶；齿数偏小时，低速加速性能更强，但高速巡航时发动机转速偏高，油耗与震动会相应上升，设计时需要结合发动机的扭矩输出特性、整车定位来匹配最优齿数。该链轮的结构设计充分考虑了摩托车日常使用的复杂工况，在保证结构强度满足载荷要求的前提下，通过对称镂空优化实现了轻量化与动平衡性能的兼顾，齿形修形与安装位的精度设计能有效提升传动系统的使用寿命，降低行驶过程中的故障概率。
