航模发动机推力测试台架结构设计

在航模动力系统的研发与调试环节，推力参数是衡量动力单元输出性能最核心的指标之一，无论是微型涡喷、有刷/无刷电机搭配螺旋桨的动力组合，还是小型活塞式航模发动机，都需要在装机前完成静态推力的精准标定，避免装机后出现动力匹配偏差、重心配平失误等问题，直接影响航模的飞行安全与性能表现。这套测试台架的核心应用场景，就是覆盖实验室静态测试、航模爱好者日常动力调试、小型动力单元出厂性能抽检等场景，解决不同规格航模动力单元测试时的装夹适配、数据采集基准统一的问题。

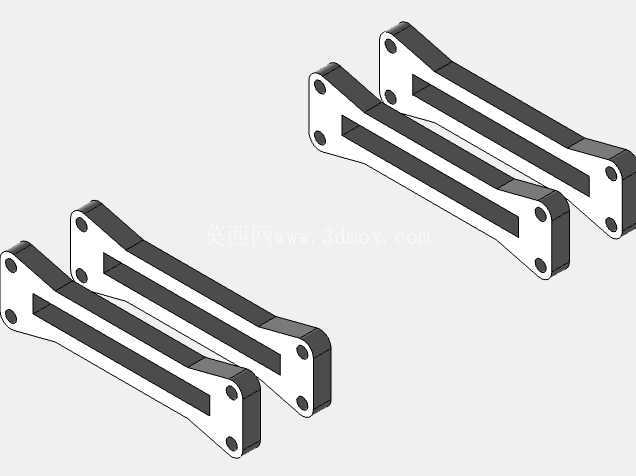

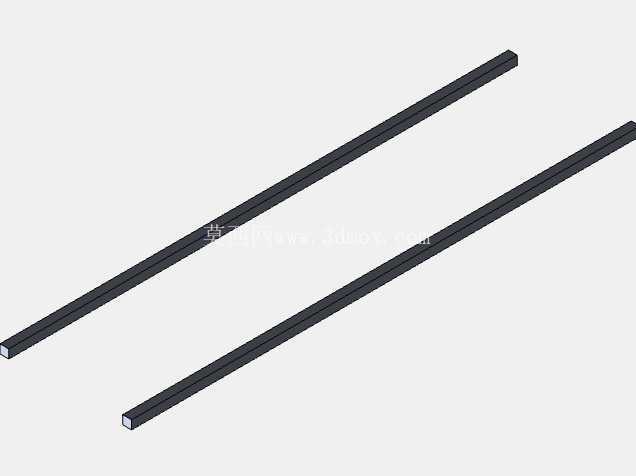

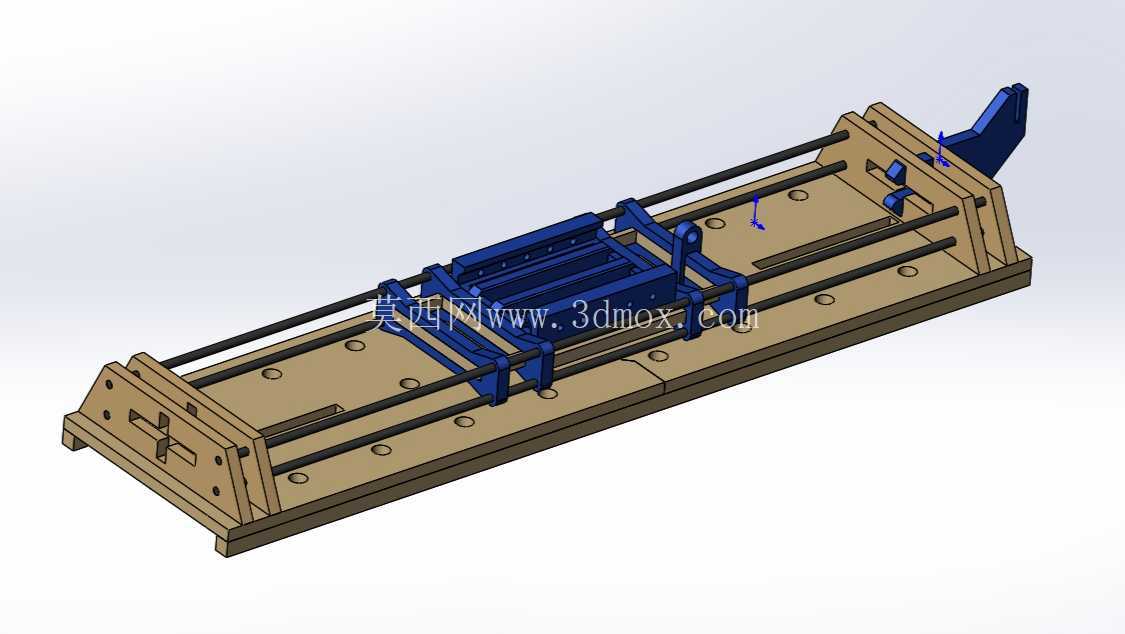

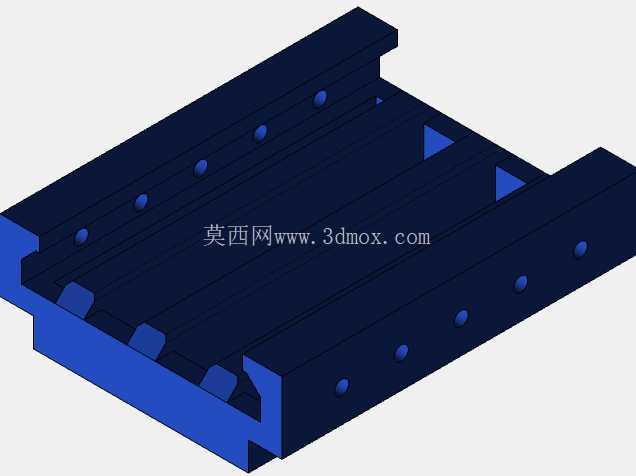

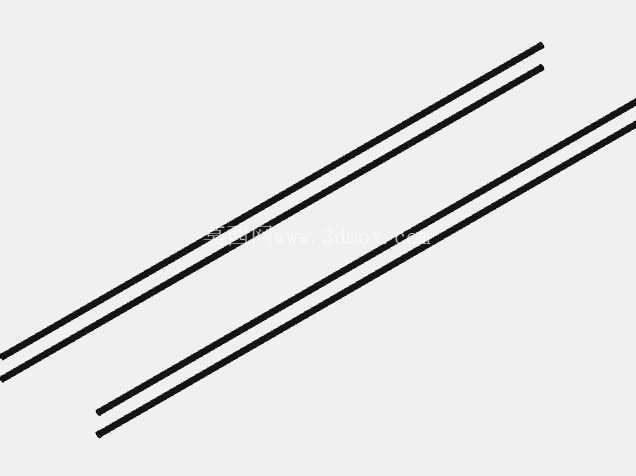

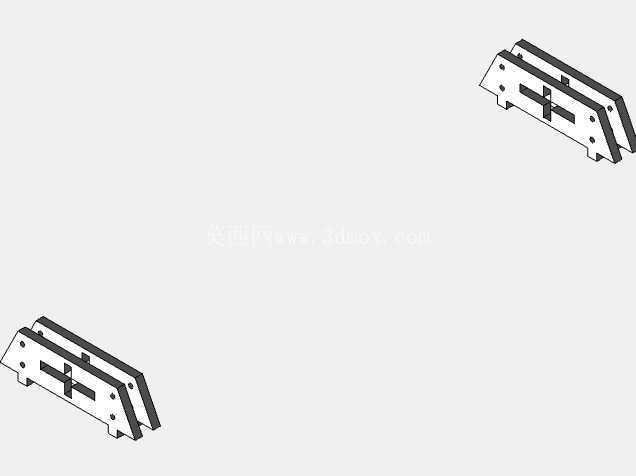

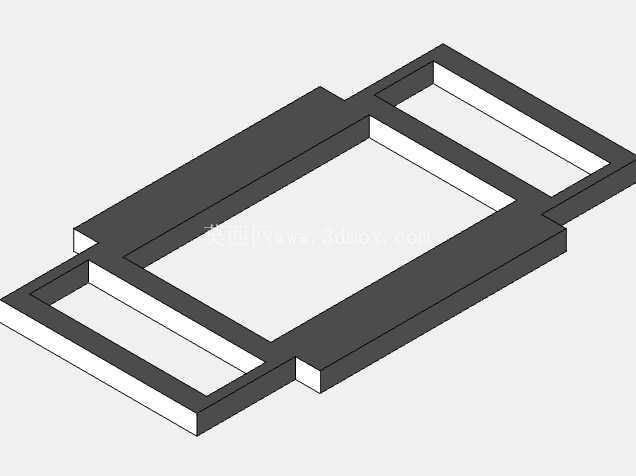

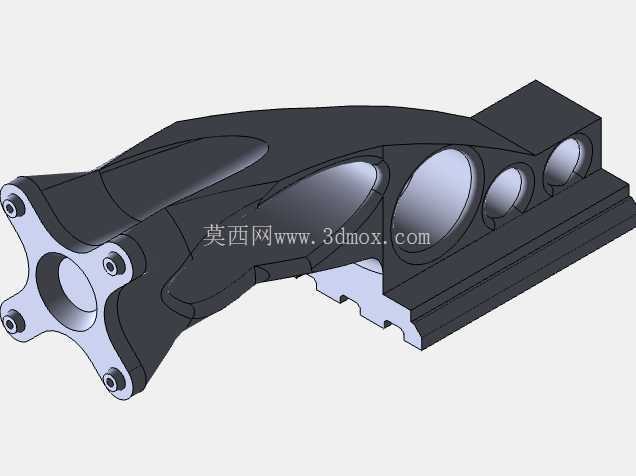

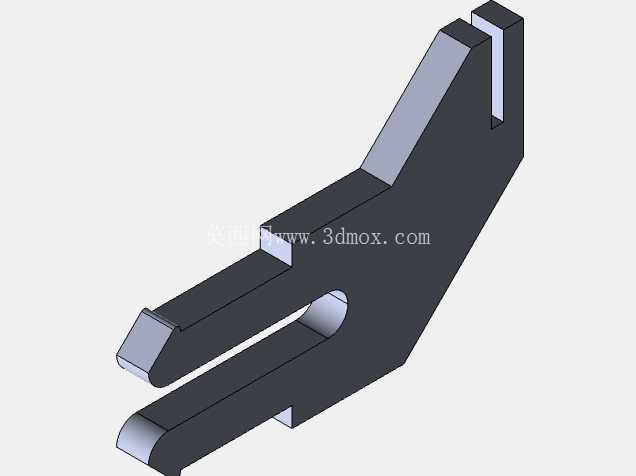

从结构设计思路来看，整套台架采用分体式模块化布局，底部为带多组安装孔位的长条形安装基座，基座采用平直度较高的型材加工而成，沿长度方向平行布置两根光滑导向光轴，作为滑动测试单元的运动导向基准，光轴两端通过立式支撑座固定在基座上，保证导向精度的同时，也能承受动力单元测试时产生的轴向反作用力，避免测试过程中出现结构形变影响数据准确性。滑动测试单元通过直线轴承与光轴配合，可沿光轴轴向无卡滞滑动，单元上预留了多组不同间距的安装螺孔，可适配不同安装孔位的发动机、电机安装座，不需要额外制作转接板就能完成大部分常规规格航模动力的装夹，这也是模块化设计的核心体现——不需要更换整套台架，仅调整滑动单元上的装夹位置，就能适配从几十克级微型电机到数公斤级小型涡喷发动机的装夹需求。台架尾端设置了固定挡块与推力传递接触位，测试时滑动单元受到的推力会直接传递到尾端的推力传感器安装位，传感器可直接固定在挡块与滑动单元之间，实时采集动力单元输出的静态推力数值，避免了额外传动结构带来的力值损耗，保证测试数据的真实性。

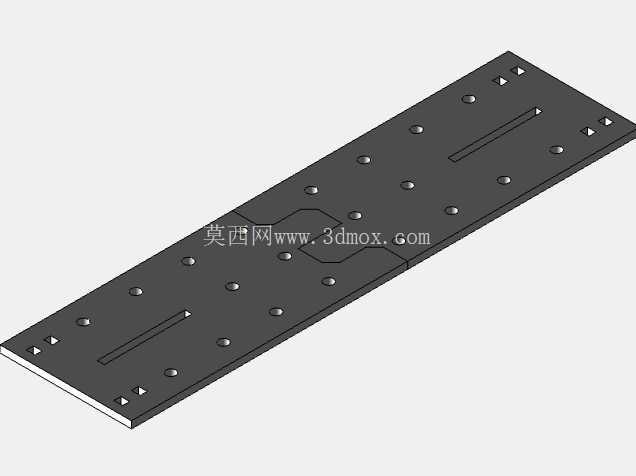

从安装边界与尺寸适配来看，基座长度方向预留了足够的调节行程，可适配不同长度的动力单元安装，甚至可以满足带整流罩、排气管等附件的完整动力总成测试，不需要拆卸动力单元的外围附件就能完成装夹。基座上的安装孔位采用等间距阵列布局，既可以通过螺栓将台架整体固定在桌面、水泥台等稳固的测试平台上，也可以根据测试需求调整尾端挡块的固定位置，匹配不同长度的动力单元测试行程需求。导向光轴的直径选型经过受力校核，在承受最大10kg级推力的反作用力时，光轴的径向形变量控制在0.02mm以内，不会因为形变导致滑动单元出现卡滞，保证推力传递路径始终沿轴向，避免分力影响推力测试的精度。滑动单元上还预留了传感器走线槽位，测试时的传感器线缆、发动机供油管路、电机供电线缆都可以沿槽位规整布置，避免线缆干涉滑动单元的轴向运动，也能防止测试过程中运动部件剐蹭线缆造成安全隐患。

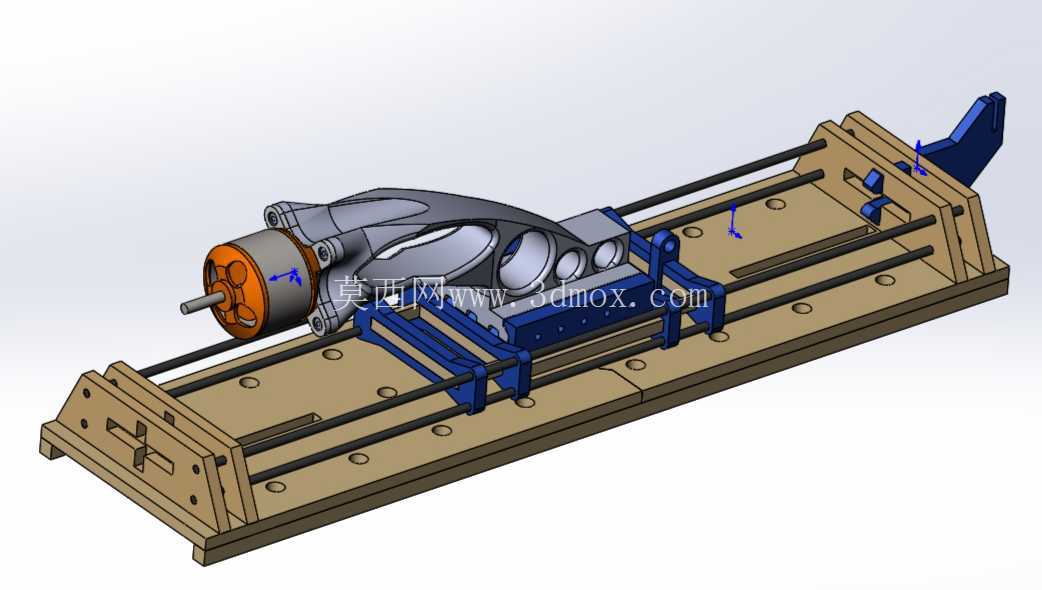

在实际使用过程中，这套台架的操作逻辑非常清晰：测试前先根据待测动力单元的安装孔位，调整滑动单元上的装夹压块位置，将动力单元固定牢固，保证动力输出方向与光轴轴向完全平行，避免出现角度偏差导致的推力分力；随后调整尾端挡块位置，将推力传感器预压在合适的初始位置，清零传感器数值后就可以启动动力单元，待动力输出稳定后读取推力数值。针对螺旋桨动力的测试，台架前端预留了足够的安全空间，避免螺旋桨旋转时剐蹭台架结构，同时基座的低重心设计也能抵消动力单元高速运转时产生的振动，保证台架整体的稳定性，不会因为振动导致传感器数值出现大幅波动。针对涡喷发动机这类高温排气的动力单元，台架尾端的挡块采用耐高温的金属材质制作，同时预留了排气避让空间，避免高温尾气直接冲刷台架结构导致部件变形，延长台架的使用寿命。

不同于一体化焊接成型的测试台架，这套模块化结构的所有部件都可以单独拆卸更换，比如导向光轴出现磨损后，仅需更换对应规格的光轴就能恢复精度，滑动单元的直线轴承磨损后也可以快速替换，不需要整体报废台架，大幅降低了长期使用的维护成本。同时整套结构没有复杂的异形曲面部件，大部分零件都可以采用常规的铣削、钻孔工艺加工完成，加工门槛低，不管是小批量工装制作还是个人爱好者自行加工都能实现，不需要特殊的加工设备。在细节设计上，所有的装夹螺栓都采用手拧规格的快拆设计，不需要额外工具就能完成动力单元的装夹与拆卸，提升批量测试时的操作效率，滑动单元上还设置了行程限位块，避免测试过程中滑动单元脱出光轴造成设备损坏或安全事故。
