紧凑式弹簧加载旋转杠杆门锁结构

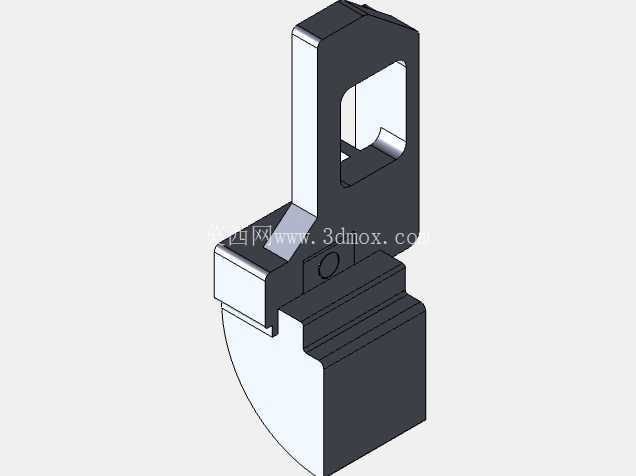

　　下部的棕色块体是锁体的安装基座，在实际装配时，这个基座是嵌入到门板或者面板的预设安装槽内的，不需要额外突出面板表面过多尺寸，能适配厚度在10-25mm区间的各类板材安装，安装孔位围绕基座中心对称布置，单颗十字槽固定螺钉就能完成锁体在面板上的固定，装配工序非常简单，不需要复杂的工装辅助就能完成现场安装。再看功能实现逻辑，这款锁的核心锁定动作依靠弹簧加载的锁销完成，当旋转杠杆手柄处于锁止位置时，弹簧会持续给锁销施加轴向的顶推力，让锁销牢牢卡入门框或者安装框架上对应的锁孔内，这个持续的弹簧预紧力能抵消设备运行过程中产生的振动，不会因为长期振动出现锁销自行回退、门板意外松脱的问题。日常在做小型设备舱门、检修面板、可拆卸外壳的结构配套时，经常会遇到需要快速开合、同时锁紧后不能出现松脱晃动的需求，这款紧凑结构的门锁组件，就是针对这类安装空间受限的场景设计的机械锁定方案。先从实际安装边界说起，这款锁具整体采用L型的主体布局，上部的弯折结构是锁体的受力承载部分，预留的方形镂空一方面是为了减少锁体本身的自重，避免在薄板类安装面上增加过多额外负载，另一方面也给旋转杠杆手柄留出了足够的转动行程空间，不会在扳动手柄时出现结构干涉。

　　当需要解锁打开面板时，只需要扳动外露的旋转杠杆手柄，手柄的凸轮结构会克服弹簧力把锁销拉回锁体内部，此时锁销和门框锁孔脱离，就能直接打开门板或者面板，整个解锁动作单手握持就能完成，不需要额外借助工具，日常检修操作的效率很高。在结构设计的细节上，锁体的受力部位都做了加厚处理，尤其是杠杆手柄和锁销的连接位置，做了圆弧过渡的加强结构，避免反复扳动手柄的时候出现应力集中导致的结构断裂，锁销的头部做了小角度的倒角导入，就算门板和门框之间存在少量的安装对位误差，锁销也能顺利滑入锁孔完成锁止，不会出现卡滞顶死的情况。

　　从应用场景来看，这款锁具不适合用在高安保要求的入户门或者防盗门上，它的定位是工业设备、小型机柜、仪器外壳、设备检修口这类需要频繁开合、对锁紧可靠性有要求但不需要高防盗等级的场景，比如车间里的小型设备防护门、自动化设备的侧部检修面板、户外小型设备箱的箱门固定，都可以用这款锁具来实现快速开合锁定。相比传统的螺钉固定面板的方式，这款门锁不需要每次检修都拧动多颗螺钉，能大幅减少日常维护的时间，也不会出现螺钉丢失、螺纹滑牙导致的面板固定失效问题。另外锁体的外露部分没有多余的突出结构，杠杆手柄在锁止状态下是贴合在锁体表面的，不会勾挂到过往的线缆或者操作人员的衣物，在设备密集排布的车间场景里，这种低突出量的设计能减少很多不必要的安全隐患。

　　在做三维建模的时候，这个结构的运动仿真重点要验证两个部分，一个是杠杆手柄转动到不同角度时，锁销的伸出和回缩行程是否满足锁止和解锁的要求，要保证锁止状态下锁销伸入锁孔的深度不小于5mm，才能有足够的锁紧强度，解锁状态下锁销要完全缩回到锁体内部，不能突出安装面，避免关门的时候锁销和门框发生碰撞；另一个要验证的是弹簧的预紧力参数，预紧力太小会导致锁止不可靠，振动下容易松脱，预紧力太大会导致扳动手柄解锁的时候需要的力过大，操作手感差，一般把解锁操作力控制在15-25N的区间是比较合适的，既保证锁紧可靠，又不会让操作人员觉得费力。还有安装配合的公差设计，锁体基座和面板安装槽的配合公差选H8/h7的间隙配合就足够，既方便安装的时候把锁体顺利嵌入槽内，又不会因为间隙过大导致锁体安装后出现晃动，锁销和锁体内部导向孔的配合要选更小一点的间隙，保证锁销滑动顺畅，不会出现卡滞，同时也能减少锁销长期滑动后的磨损量，提升锁具的整体使用寿命。
