通风式车用制动刹车盘结构设计

在乘用车与轻型商用车的盘式制动系统中，刹车盘是直接决定制动效能、热稳定性与行驶安全性的核心摩擦副部件，区别于实心盘结构，这款带镂空通风道的刹车盘主要面向频繁制动、持续下坡工况的乘用车型，解决传统实心盘长时间制动后热衰退明显、摩擦片磨损过快的痛点。从实际装车场景来看，这类刹车盘多用于家用轿车前轮制动位，也可适配部分轻型载货汽车的四轮盘刹配置，日常行驶中承担车辆减速、驻车制动时的摩擦承载，在紧急制动工况下需要将车辆动能通过摩擦转化为热能快速散出，避免制动效能骤降引发安全风险。

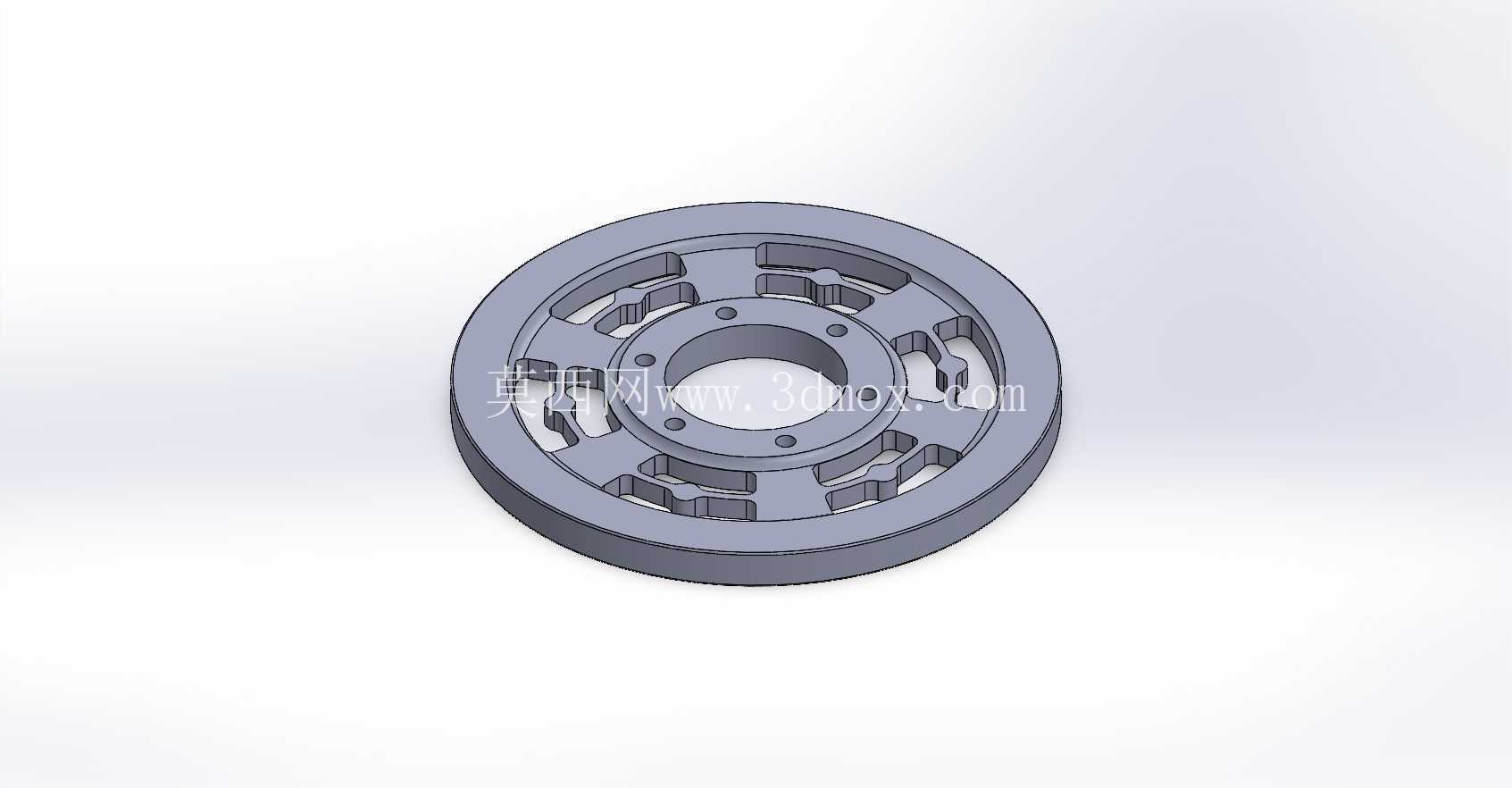

从结构设计逻辑来看，这款刹车盘采用双层盘体夹设通风流道的结构，盘体圆周方向均匀分布的镂空筋条既承担了两层盘片的连接支撑作用，又在车轮转动时形成离心式风道，让空气从盘体内侧流入、沿径向从镂空槽甩出，持续带走摩擦产生的热量，相比同尺寸实心盘，持续制动工况下的盘面温度可降低15%-20%，有效减少热变形导致的制动抖动问题。盘体中心的安装止口与周边均匀分布的螺栓孔，严格匹配对应车型的轮毂安装边界，止口直径与轮毂轴头的配合公差控制在H7/g6区间，保证装配后盘体的径向跳动量不超过0.05mm，避免高速制动时出现方向盘抖动的问题。

设计过程中首先要确定的是安装边界参数：中心定位孔的尺寸直接决定了适配的轮毂轴头规格，周边安装孔的分布圆直径、孔位数量与螺栓孔径，需要完全对应原车转向节的安装点位，避免出现装配干涉。盘体的外径尺寸与轮辋内径直接相关，常规16寸轮辋适配的刹车盘外径多在280mm-300mm区间，厚度则根据通风道的设计控制在22mm-24mm，摩擦工作面的平面度要求控制在0.02mm以内，保证摩擦片与盘面的贴合面积超过90%，避免局部压力过大导致的偏磨、异响问题。

盘体上的镂空结构并非随意开设，每一处筋条的走向都顺着车轮旋转的离心方向设计，在保证通风散热效率的同时，还要兼顾盘体的结构强度：筋条的厚度均匀控制在5mm-6mm，避免应力集中导致的盘体开裂，镂空槽的边缘全部做R2-R3的圆角过渡，消除热处理与制动过程中的应力集中点，延长盘体的疲劳寿命。摩擦工作面没有开设额外的划线或打孔结构，更适配民用车型的日常使用场景，既能保证足够的摩擦接触面积，又能减少摩擦片的异常磨损，降低日常使用的维护成本。

从实际使用的功能特性来看，这款刹车盘的材质采用灰铸铁HT250铸造，经过时效处理消除内应力后再进行机加工，盘面硬度控制在HB180-HB220区间，既保证足够的耐磨性，又能避免硬度过高导致的摩擦片过度损耗、制动异响问题。安装时需要注意盘体与轮毂结合面的清洁，不能残留锈迹或泥沙，否则会导致盘体安装偏斜，引发行驶中制动抖动；装配螺栓需要按照对角顺序分次拧紧，拧紧力矩符合对应车型的规范要求，避免螺栓受力不均导致的盘体变形。日常使用中，这类通风盘的磨损极限通常为厚度减少2mm，当盘面磨损到极限刻度时需要及时更换，同时要检查摩擦片的磨损状态，避免金属背板直接摩擦盘面导致盘体刮伤报废。

在建模过程中，需要重点关注安装孔位的位置度公差、通风筋条的拔模角度、盘面的平面度要求，所有的铸造圆角都要完整还原，避免后续生成工程图时出现工艺性缺陷；中心止口的配合面、安装螺栓的贴合面都要标注对应的粗糙度要求，保证加工后的装配精度。对于结构设计从业者来说，这类刹车盘的建模难点在于通风筋条的阵列与曲面过渡，既要保证筋条的均匀分布，又要让流道的走向符合空气流动的规律，不能为了建模方便简化筋条结构，否则会导致后续仿真分析时散热效率计算出现偏差，无法真实反映产品的实际性能。
