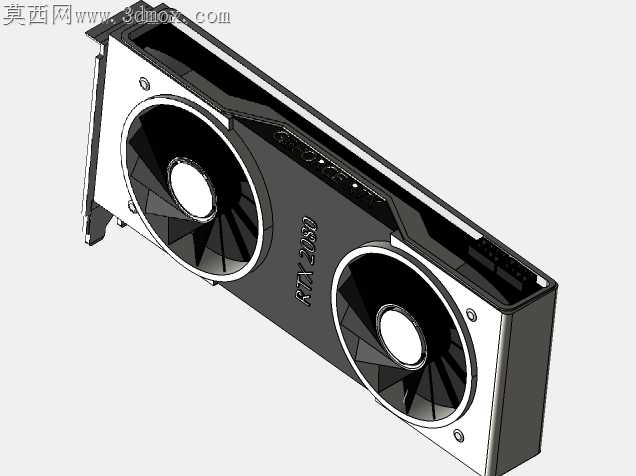

带定制强化背板的RTX2080显卡结构设计

公版RTX2080长期高负载运行时，PCB板受GPU核心与显存颗粒的长期热胀冷缩拉扯，极易出现中部微弯形变，长期形变会导致BGA焊点虚接、显存颗粒接触不良，甚至出现核心边角崩裂的隐患，这也是不少高端显卡使用两三年后出现花屏、掉驱动的核心诱因之一。这款强化背板的设计没有走市面常见的全覆盖装饰背板路线，而是在PCB受力最集中的GPU核心背面、显存颗粒排布区域做了局部加厚的凸台结构，凸台表面贴附0.3mm厚的绝缘导热垫，既可以把PCB背面的余热传导到金属背板上辅助散热，又能给PCB提供实打实的硬支撑，避免长期使用出现的弯板问题。双风扇的导风罩边缘做了0.8mm的内收翻边，翻边刚好卡在散热鳍片组的侧边，不需要额外打螺丝就能把导风罩和鳍片组的相对位置卡死，装配时不会出现导风罩偏移挡住风扇扇叶的问题，扇叶和导风罩内壁的间隙控制在1.2mm，既不会因为间隙太小出现扇叶蹭边的异响，也不会因为间隙太大漏风降低散热风压。风扇固定位的螺丝柱做了十字形的加强筋，筋位厚度1mm，不会因为螺丝锁附力度太大出现柱体开裂，同时螺丝柱底部和PCB接触的位置做了0.2mm的凸点，锁螺丝时凸点先接触PCB表面，不会因为螺丝柱端面不平整压伤PCB上的贴片元件。显卡侧边的供电接口区域做了内凹的导向槽，插供电线时接口会顺着导向槽滑入，不会因为斜插把接口内的插针顶弯，接口周围的塑料件做了2mm的加厚处理，多次插拔也不会出现接口开裂的问题。金属背板的边缘做了R1.5的圆角打磨，没有尖锐的毛边，装机时不会划伤手或者割坏机箱内的线材，背板上的固定螺丝孔做了沉头设计，螺丝锁完后表面和背板齐平，不会突出一块顶到机箱侧板。散热鳍片和GPU核心接触的底座做了微凸的0.05mm弧面，锁附压力下弧面会刚好和GPU核心表面完全贴合，不需要额外打磨就能保证接触热阻足够低，鳍片之间的扣合鳍片做了错位的扰流齿，风流经过时不会形成直通风道，能把更多风流带到显存和供电mos管的位置，不用额外给供电元件加小风扇就能满足高负载下的散热需求。显卡尾部的挡板做了防滑的滚花纹理，拧固定螺丝时不会打滑，挡板上的通风孔做了内高外低的斜向设计，既能排出热风，又能避免机箱外部的灰尘直接落到鳍片上积灰。
