多工位阵列式弹簧压合散热结构

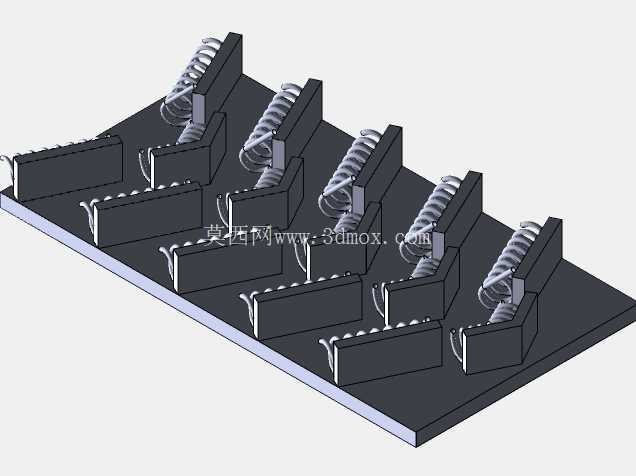

　　这款散热结构的设计初衷，是解决多模组并列布置场景下的局部热点散热问题，常见于工业控制板卡多功率模块并列安装、大功率LED阵列驱动板、多通道电源模块并排布局的工况中，区别于常规单片式鳍片散热器，它采用了分区独立压合的结构逻辑，每个散热单元对应一个发热点位，避免了传统整板散热器因加工平面度不足导致的个别点位接触热阻过高的问题。从结构组成来看，底部是一块整体式的平整安装基板，基板上按等距阵列排布了六组独立的L型导热立墙，每对立墙之间预留了发热元件的安装卡位，立墙侧面做了斜切导向设计，方便发热元件在装配时快速滑入卡位，不需要额外的定位治具就能完成初步对位。

　　每组卡位上方都配置了一套螺旋压紧弹簧，弹簧的两端分别卡接在两侧立墙的顶部挂点上，装配完成后弹簧会持续施加垂直于基板方向的压紧力，让发热元件的底面与基板上表面紧密贴合，不需要额外打螺丝固定，既减少了装配工序，也避免了螺丝锁附时压力不均导致的元件碎裂问题，尤其适合陶瓷封装类的脆性发热元件安装。在安装边界上，基板的厚度根据常规散热工况做了适配，整体基板的长宽尺寸按照六组单元的阵列间距做了规整设计，边缘预留了统一的安装孔位，可以直接适配标准的工控板安装螺柱间距，不需要额外做转接板；立墙的高度经过热仿真优化，在保证足够导热面积的同时，不会超出板卡上周边元件的高度限界，避免和上层的屏蔽罩或者其他结构件产生干涉。

　　弹簧的选型经过了弹力校核，既保证足够的压紧力降低接触热阻，又不会因为压力过大导致发热元件的引脚受应力产生虚焊，弹簧的螺距和线径经过匹配，在长期高温工作环境下不会出现应力松弛，保证整个产品生命周期内的压紧力稳定。导热立墙和基板采用一体化的成型结构，减少了拼接带来的附加热阻，立墙的表面没有做多余的装饰性结构，所有的立面都是垂直于基板的导热面，既可以通过自然对流带走热量，也可以根据使用需求在立墙外侧额外粘贴导热垫连接外壳，把外壳作为辅助散热面扩展散热能力。

　　在实际使用场景中，这种结构不需要额外配置风扇就能满足中低功率密度的散热需求，适合在密闭、低噪音要求的工业设备内部使用，比如分布式IO模块、多通道信号采集器、小型PLC扩展模块这类设备内部，既可以作为独立的散热组件直接安装，也可以根据实际的发热元件数量灵活裁切基板长度，调整阵列单元的数量，适配不同通道数的板卡需求。设计时特意规避了常规散热器需要涂抹导热胶后锁附螺丝的复杂工序，整个装配过程只需要将发热元件卡入卡位，挂上弹簧即可完成，大幅提升了生产线的装配效率，也降低了人工锁附螺丝带来的不良率。另外，立墙之间的间隔距离经过计算，既保证了每个发热元件之间有足够的空气流通间隙，避免相邻元件的热量互相叠加，也不会因为间隙过大浪费板卡的安装空间，在有限的板卡面积内实现了最多的发热点位布置。基板的底面做了平整化处理，平面度控制在合理范围内，如果需要进一步降低热阻，也可以在底面贴装超薄导热垫后整体固定在设备的金属壳体上，实现双重散热路径，进一步提升整体散热能力。
