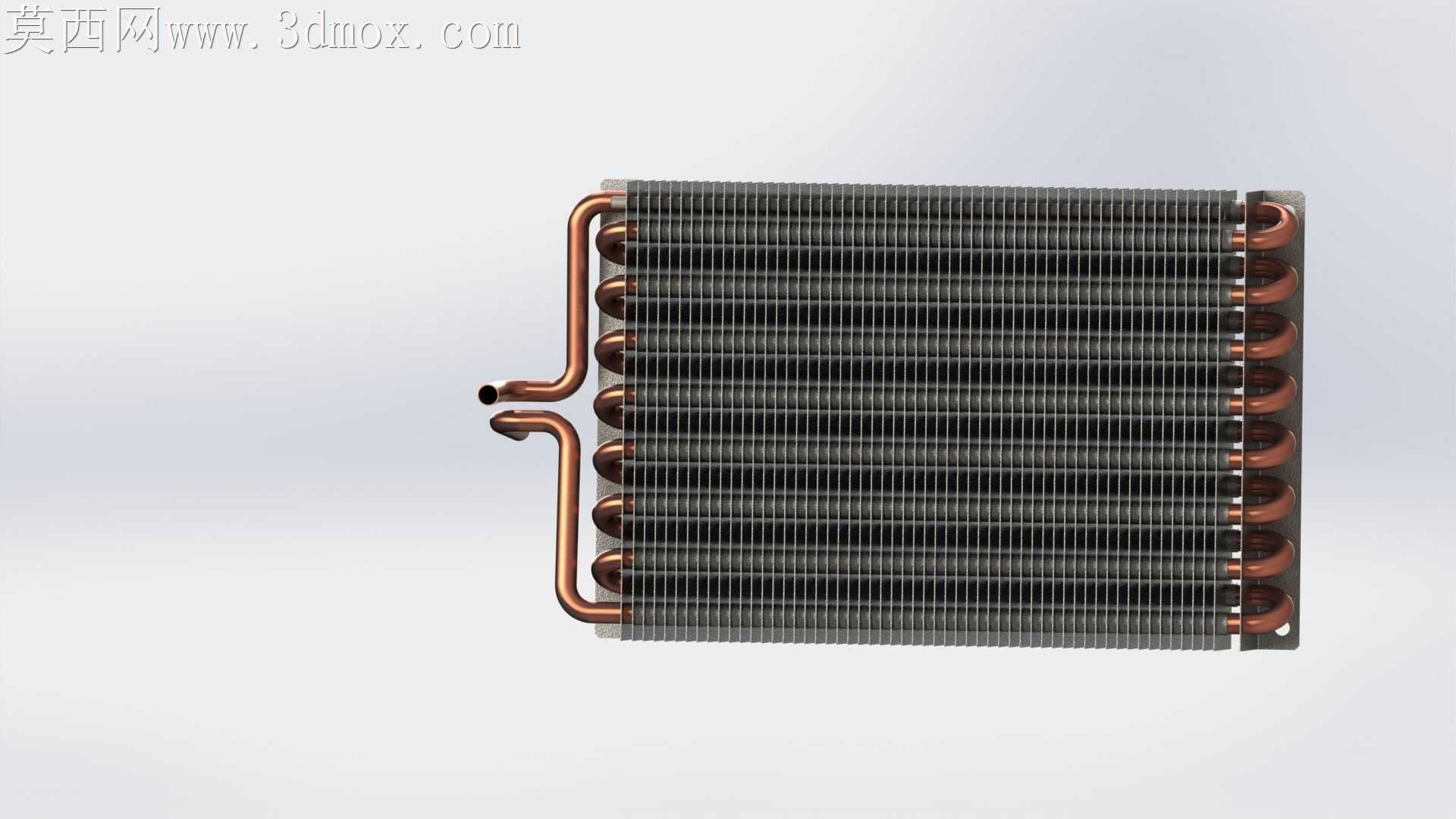

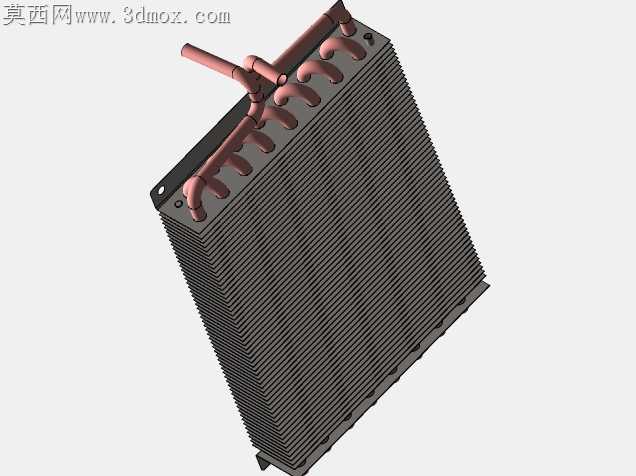

铜翅片管风冷式散热换热结构

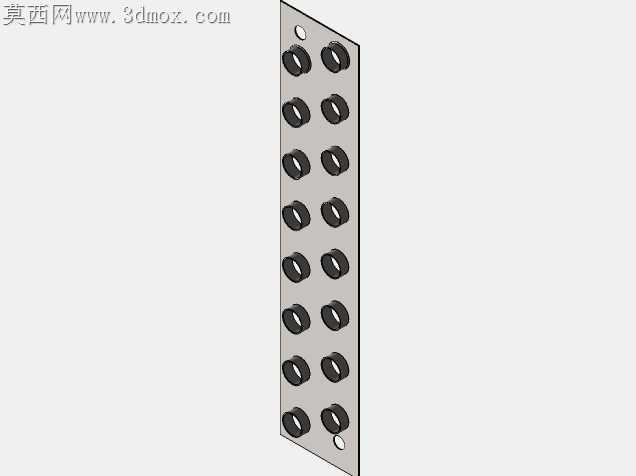

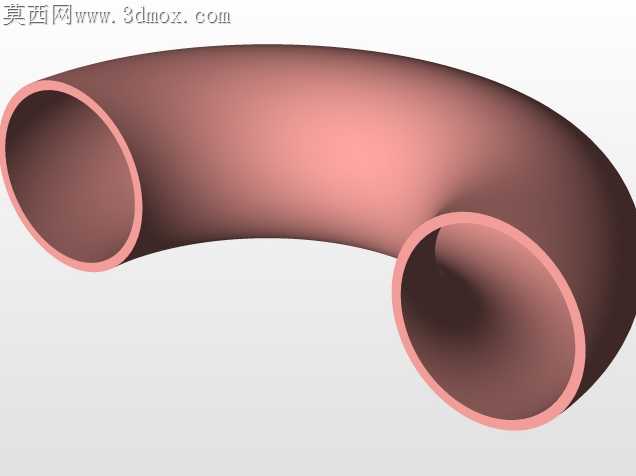

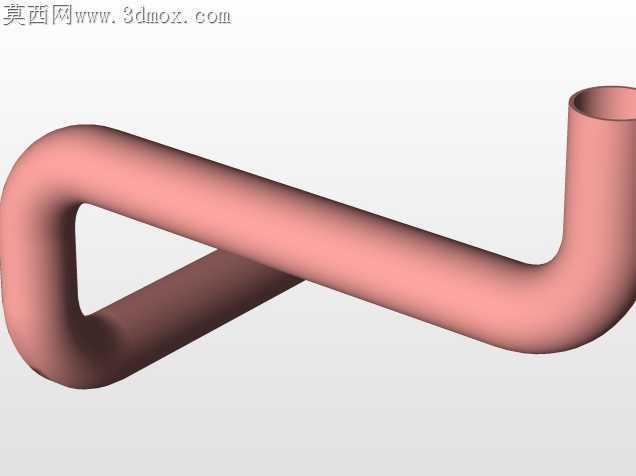

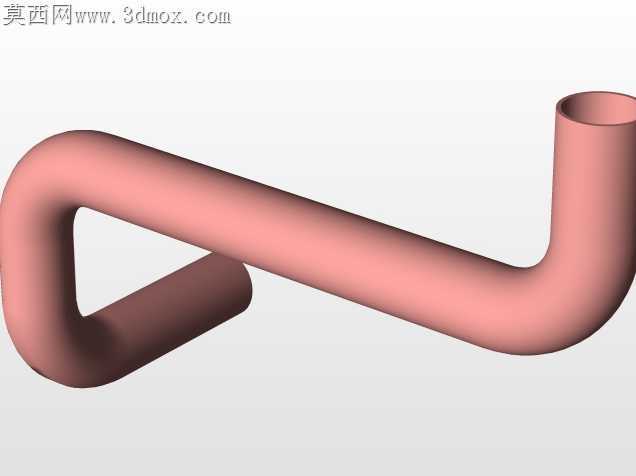

翅片与铜管的胀接贴合度一直是这类风冷换热部件加工中最容易出问题的环节，过松会导致接触热阻飙升，换热效率直接打六折都不止，过胀又会让铜管内壁产生微裂纹，后续充注冷媒时出现慢漏隐患，返修成本极高。这套结构在管路排布上特意做了等间距错位处理，每根U型弯的转弯半径统一控制在管径的1.8倍，既不会因为弯度过小造成铜管内壁起皱堵流，也不会因为弯弧过大浪费安装空间，进出液管的伸出长度做了差异化设计，长管适配快速接头插接，短管预留焊接坡口，现场装配时不用二次裁切管路，能减少焊口数量降低泄漏概率。翅片采用连续冲压成型的整片式结构，翻边高度严格匹配铜管外径，穿管时每一片翅片的翻边都能和铜管外壁形成线性接触，后续机械胀管时压力能均匀传递到整个接触段，不会出现局部翅片倒伏、接触不实的问题。侧边的固定安装耳做了翻边加强处理，安装孔位压装了内嵌钢衬套，长期受风机振动影响也不会出现孔位磨损、固定松动的情况，避免翅片组和铜管之间因为反复拉扯产生间隙。管路排布走的是逆流换热逻辑，冷媒从下进上出，和空气流动方向形成逆向温差梯度，能把换热效率拉到最高，最外侧的一排翅片做了加密处理，能挡住空气中的大颗粒浮尘，减少内部翅片积灰堵塞的概率，日常维护只需要清理外侧翅片就能维持换热效率，不用拆解整个部件。铜管的壁厚选的是0.35mm的紫铜材质，兼顾导热效率和承压能力，翅片采用亲水铝箔材质，制冷工况下产生的冷凝水能顺着翅片表面快速流走，不会形成水桥堵塞风路，在高湿环境下也能维持稳定的通风量。进出液管的端口做了平口处理，没有飞边毛刺，不管是焊接还是插接快接都能保证密封面平整，不会因为端口瑕疵出现密封失效的问题。
