工业级管壳式换热设备三维结构设计

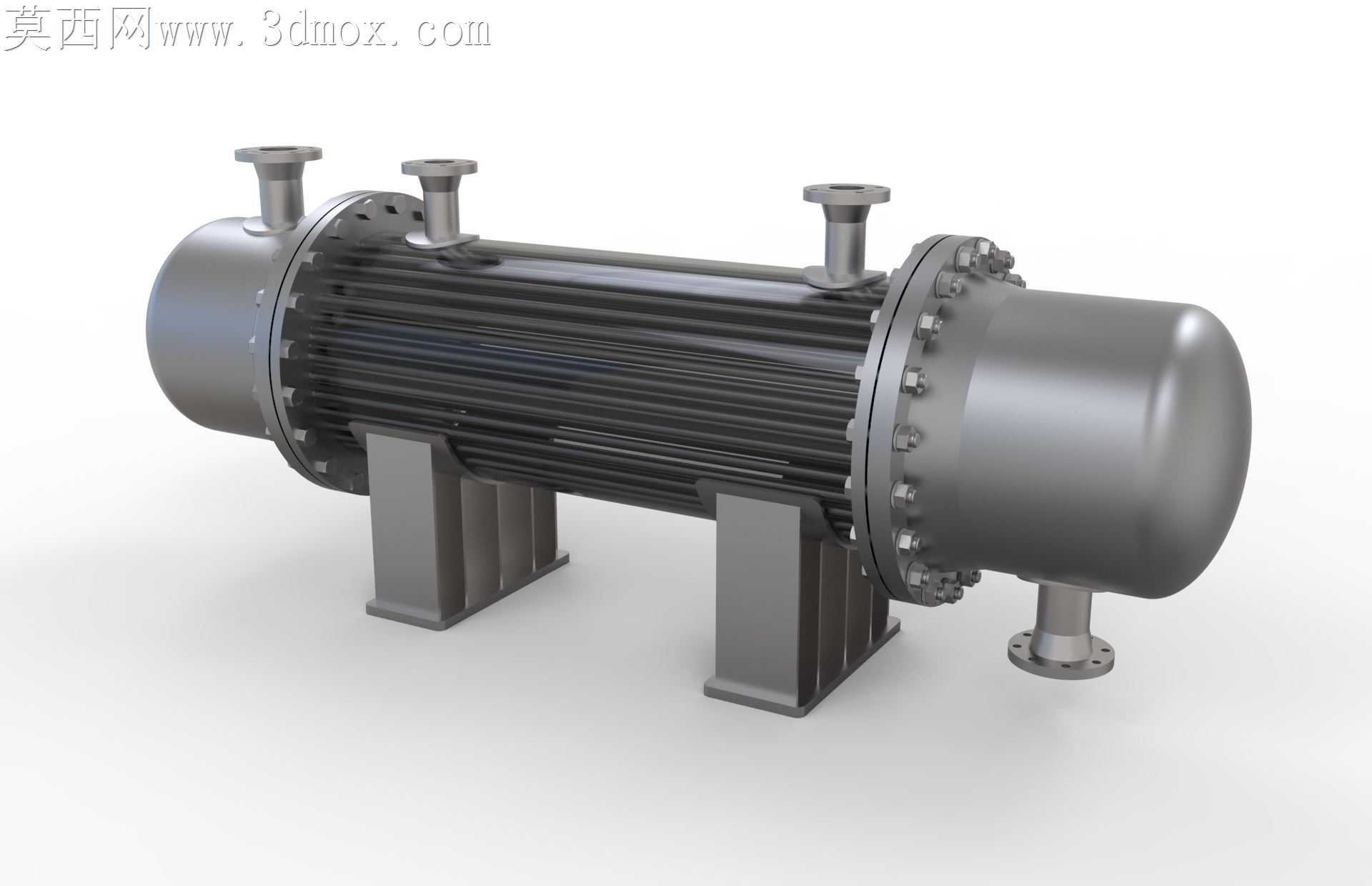

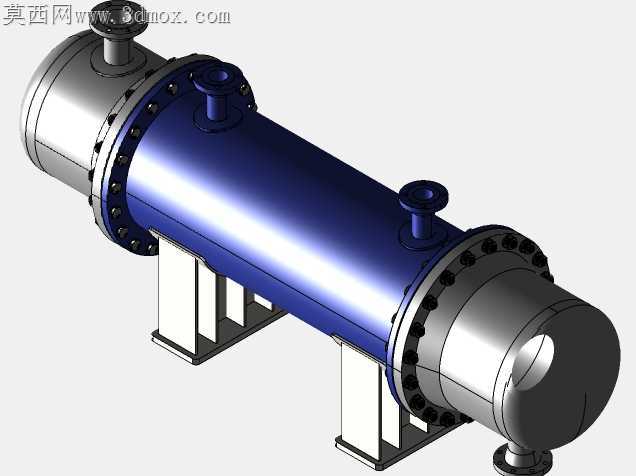

管壳式换热器在现场投用后最常出现的法兰密封面渗漏、管束振动磨损、支座承重变形问题，在三维结构设计阶段就需要提前规避，不能等加工装配阶段再临时补改。管板与换热管的连接区域，没有采用理想化的整面贴合设计，而是预留了0.15mm的管孔倒角间隙，既方便穿管作业时的导向定位，也能给胀接作业留出足够的变形余量，避免管端硬接触产生的应力裂纹。折流板的切口位置没有照搬通用标准的25%切率，而是根据壳程介质的流速特性调整为22%，缺口处的管束支撑跨距压缩了8%，能大幅降低高速流体冲刷下的管束振动幅度，减少换热管与折流板管孔之间的微动磨损。筒体上的四个接管法兰，全部做了接管根部的加厚过渡处理，法兰密封面与筒体轴线的垂直度公差控制在0.1mm以内，避免现场配管时强行对口产生的附加应力扯裂焊缝。两端的管箱封头采用标准椭圆封头结构，封头与管板法兰的螺栓孔做了跨中布置设计，螺栓预紧时的压力能均匀分布在密封垫片上，不会出现局部压溃或者压应力不足的渗漏点。底部的两个鞍式支座，其中一端设置为滑动支座结构，支座底板开有长圆形的螺栓孔，能适配设备运行时筒体受热产生的轴向热伸长，不会因为热胀冷缩的拘束应力拉裂支座焊缝或者损坏基础。换热管的排布采用正三角形布管方式，管间距设置为换热管外径的1.25倍，既保证了壳程介质的湍流程度提升换热效率，也留出了足够的管间清洗空间，方便后期运维时清理管间的结垢。所有的接管端部都预留了坡口加工余量，法兰密封面的水线结构在建模时就做了细节还原，能直接对接数控加工工序，不需要二次出图补充细节。管束的定距管长度公差严格控制在±0.1mm，保证折流板之间的间距均匀一致，不会出现折流板倾斜导致的介质短路问题。
