家用空调翅片式换热结构三维设计

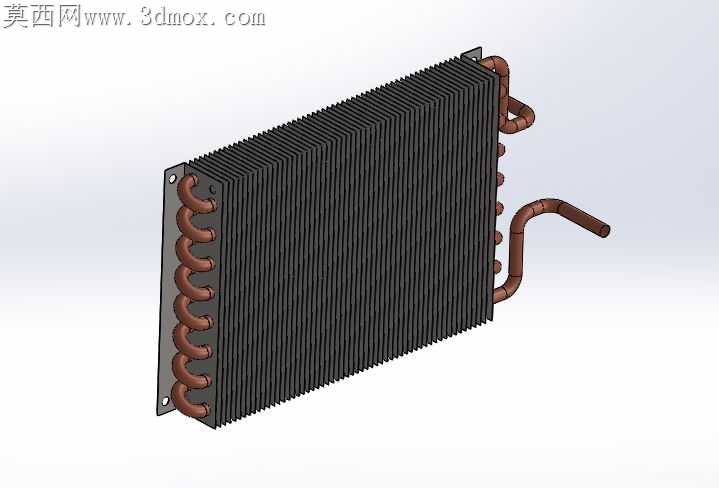

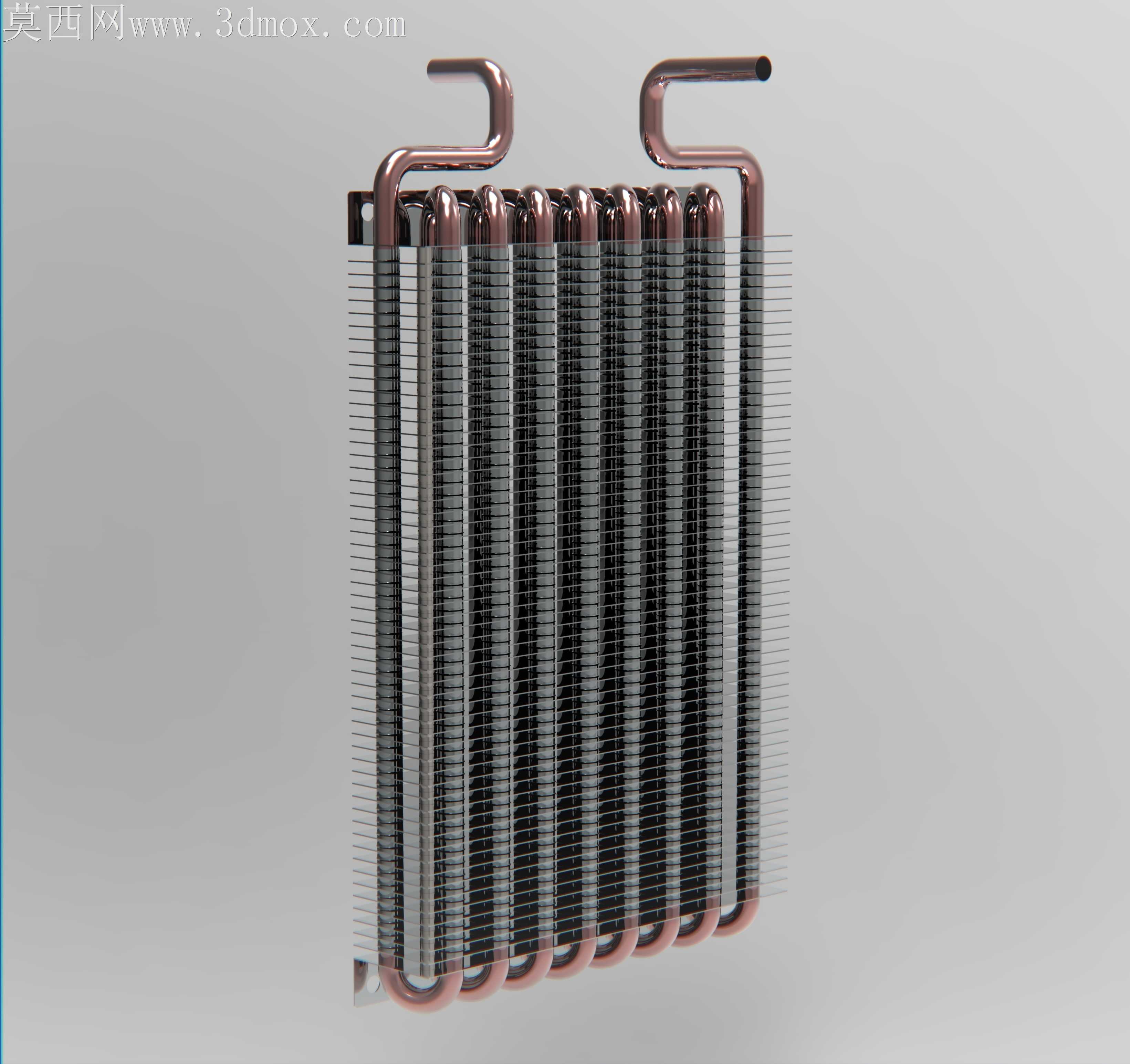

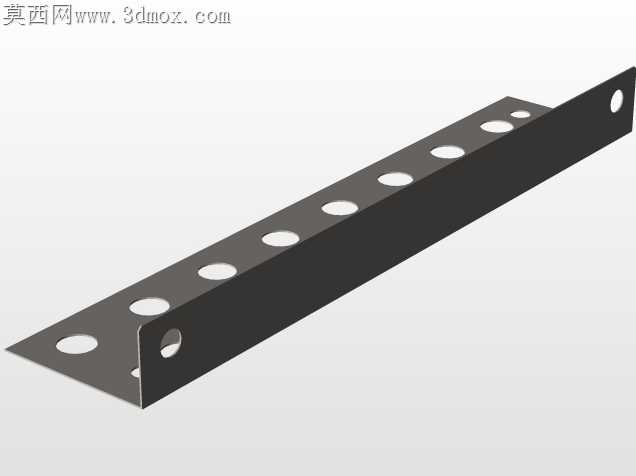

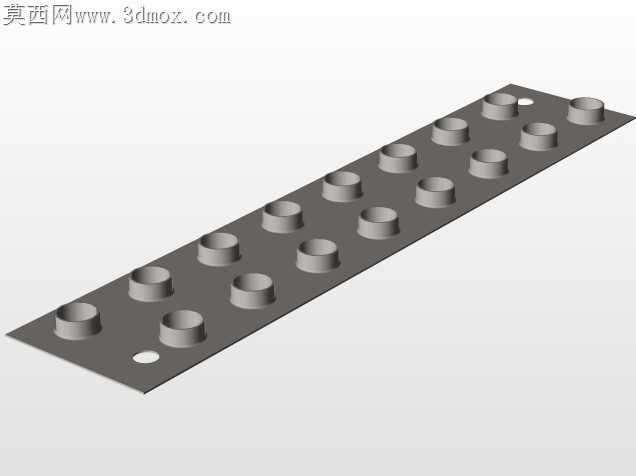

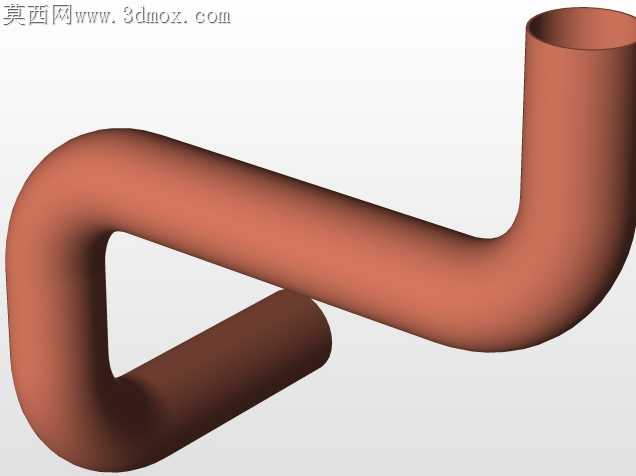

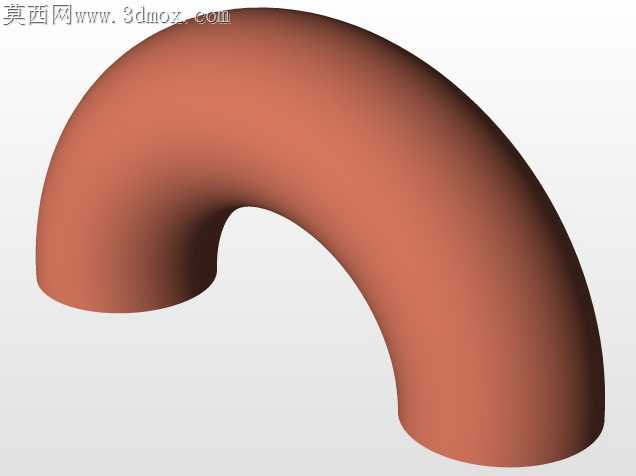

该换热结构是分体式家用空调、小型商用中央空调室内外机核心的热交换部件，主要承担制冷循环内冷媒与流经空气的热量传递功能，在制冷工况下将低温低压液态冷媒蒸发过程中吸收的空气热量带走实现送风降温，制热工况下则将高温高压气态冷媒冷凝释放的热量传递给送入室内的空气实现升温，是直接决定空调换热效率、能耗水平与出风舒适度的核心功能部件。该结构采用常规家用空调换热器经典的翅片管式设计思路，整体采用多排平行U型紫铜盘管作为冷媒流通载体，紫铜材质具备优异的导热性能与弯折加工适应性，能够在冷媒反复相变、压力波动的工况下长期保持管路密封性与结构稳定性，U型弯的排布方式在有限空间内最大化延长了冷媒的流通路径，让冷媒在管内流动过程中能够充分完成相变换热，避免换热不充分导致的制冷制热能力衰减。盘管外侧密集套装冲压成型的铝质散热翅片，翅片通过机械胀管工艺与铜盘管紧密贴合，消除接触热阻的同时大幅拓展了与空气的接触换热面积，翅片表面做了亲水处理，能够避免制冷工况下产生的冷凝水在翅片间形成水桥堵塞风路，保证空气流通顺畅的同时提升换热效率，也能减少冷凝水残留带来的霉变、吹水问题。结构顶部预留的两个弯折铜质管路接头，分别对应冷媒的进出口，弯折角度与伸出长度充分考虑了空调箱体内部的管路排布空间，能够直接与空调系统的毛细管、四通阀等部件对接，无需额外做大幅度弯折调整，避免管路弯折死折导致冷媒流通受阻。整体结构的外形尺寸适配常规1-1.5匹壁挂式空调的安装边界，整体厚度控制在多排盘管的合理范围内，既不会因为过厚导致风阻过大增加风机负载，也不会因为盘管排布过疏导致换热面积不足，长度与高度尺寸能够直接嵌入空调室内机的蒸发器安装位或者室外机的冷凝器安装位，翅片边缘做了翻边强化处理，在运输、安装过程中不容易出现倒片问题，能够长期保持散热风道的规整性。设计过程中充分考虑了空气流经翅片时的流场分布，盘管间距与翅片间距经过匹配优化，在保证换热面积的前提下尽可能降低风阻，让风机驱动的空气能够均匀穿过整个翅片区域，不存在换热死角，避免局部区域因为风量不足导致结霜、换热效率下降的问题，同时管路的排布采用等距平行设计，能够保证冷媒在每一路盘管内的流量分配均匀，不会出现部分管路冷媒过多、部分管路冷媒不足的偏流问题，保障整体换热性能的稳定发挥。
