二冲程并列气缸对置活塞内燃机结构

在小型便携动力、特种作业装备、轻型无人载具的动力选型场景中，传统单缸二冲程发动机往往存在振动大、输出扭矩平顺性差、同排量下功率密度不足的问题，而常规直列多缸机又会因轴向尺寸过长，无法适配横向安装空间受限的设备舱布局。这款并列气缸对置活塞二冲程动力结构，正是针对这类窄空间高功率密度的动力需求完成的结构设计，从布局根源上解决了传统二冲程机型的固有短板。

从实际功能落地来看，该动力单元采用水平并列布置的双气缸结构，每个气缸内配置两个对向往复运动的活塞，整套运动机构通过连杆、摆臂与单根曲轴完成动力耦合，四个活塞的往复惯性力可以在水平方向实现大部分自平衡，相比同排量单缸二冲程机型，运转时的整机振动幅值可降低40%以上，不需要额外加装大质量平衡轴就能满足便携设备、轻型载具的振动限值要求，能有效降低动力端对配套设备机架的抗振设计冗余。在进排气逻辑上，该结构利用对置活塞的往复运动差实现气口的定时开闭，省去了传统四冲程发动机复杂的配气凸轮轴、气门弹簧、摇臂等组件，整机运动部件数量减少近三分之一，不仅降低了高速运转下的运动副摩擦损耗，也让动力单元的维护成本大幅下降，适合在野外作业、无人值守的动力场景中长期使用。

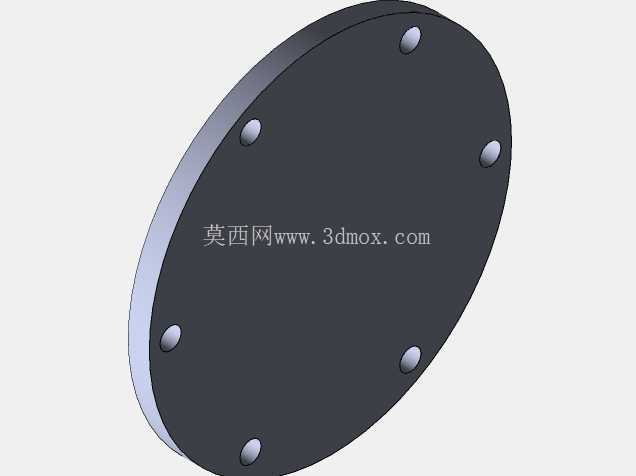

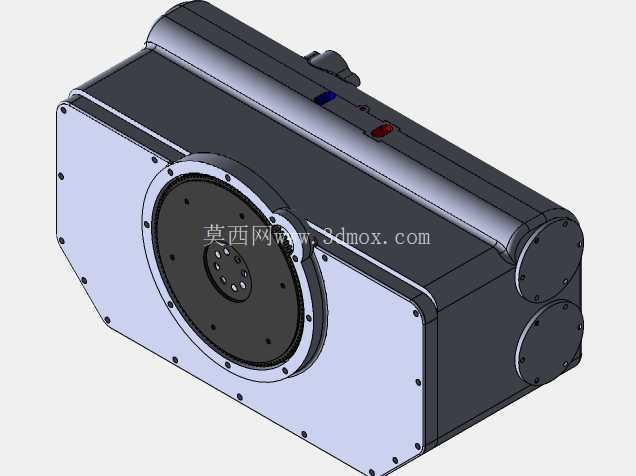

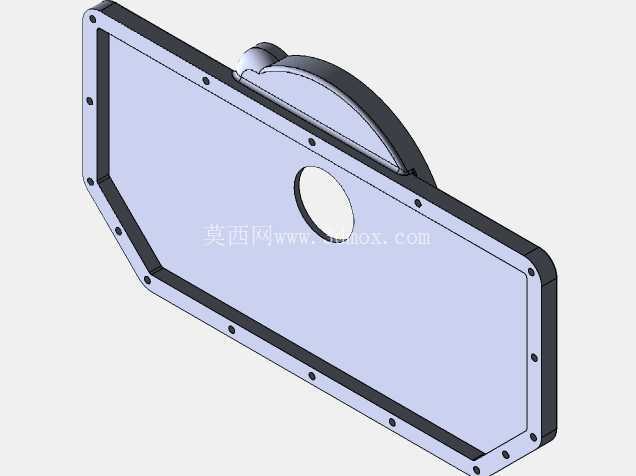

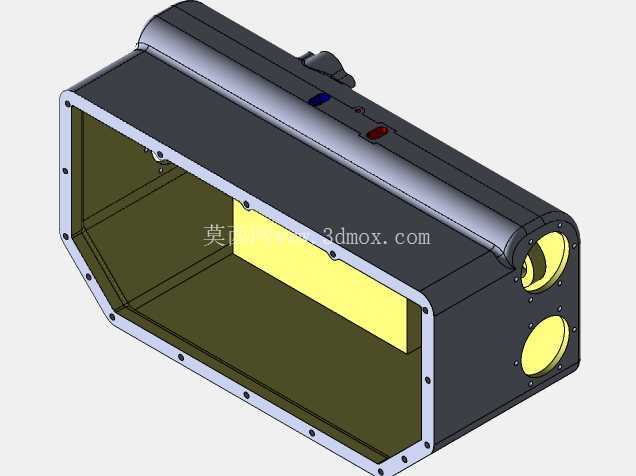

设计阶段首先锚定的是安装边界的约束条件，整套动力单元采用近似长方体的集成式壳体布局，输出端采用大直径法兰端面作为安装基准，法兰端面预留了沿圆周均布的螺栓过孔，可直接对接负载端的连接盘，不需要额外设计过渡转接支架。壳体侧面的两个并列气缸端盖采用对称式螺栓紧固结构，既保证了气缸工作时的密封压力，也能在检修时快速拆解完成活塞、活塞环的更换。壳体顶部预留了燃油供给、点火组件的安装位，所有外接管路、线束的接口都集中布置在壳体上侧的同一区域，避免了管线分散布置导致的安装干涉问题，能适配紧凑设备舱内的走线走管需求。

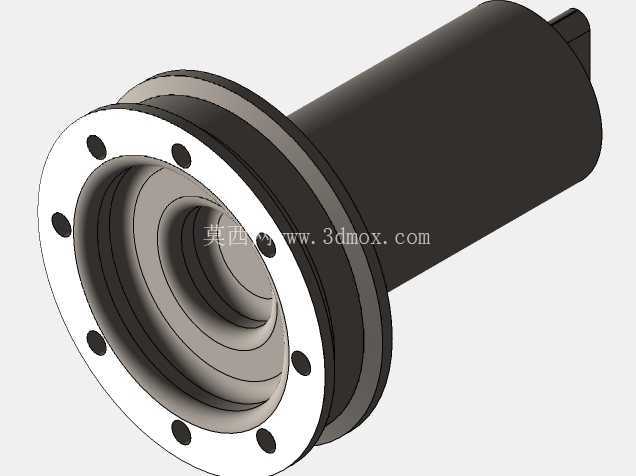

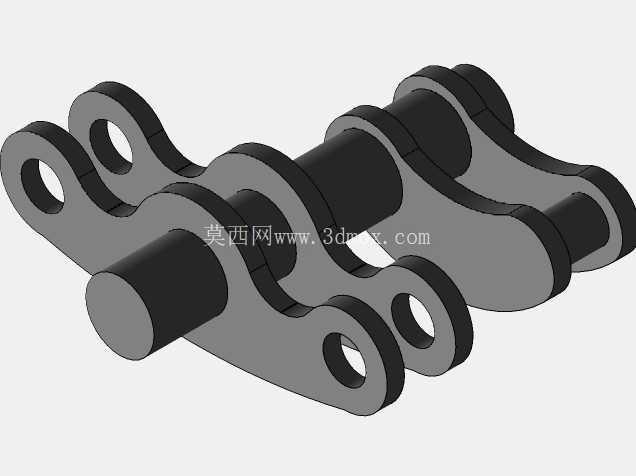

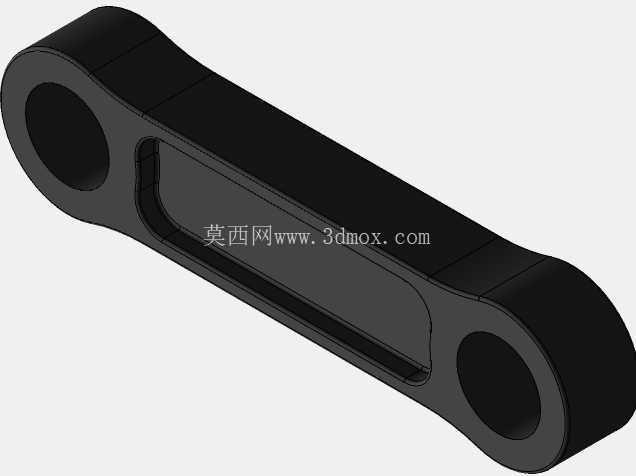

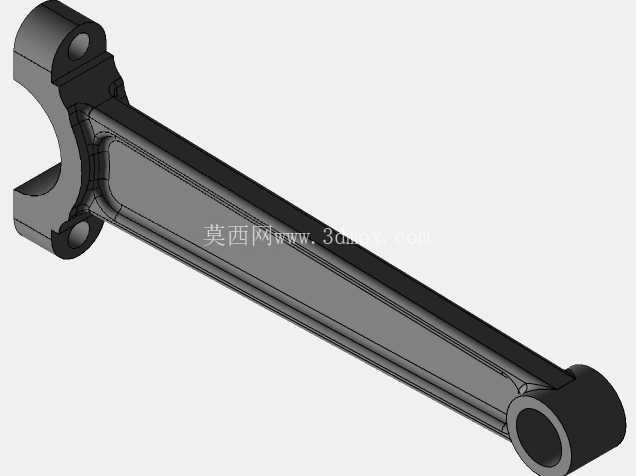

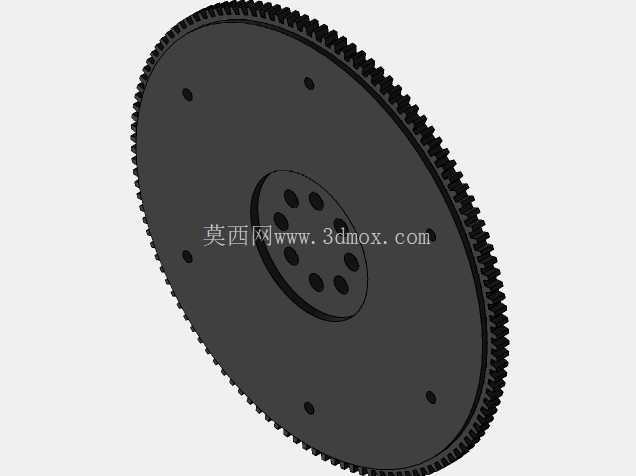

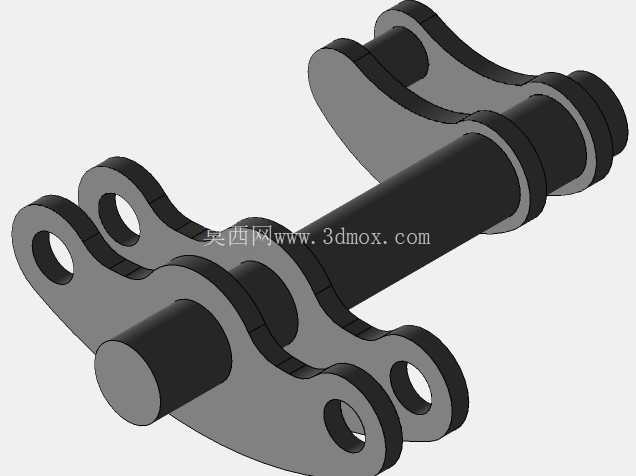

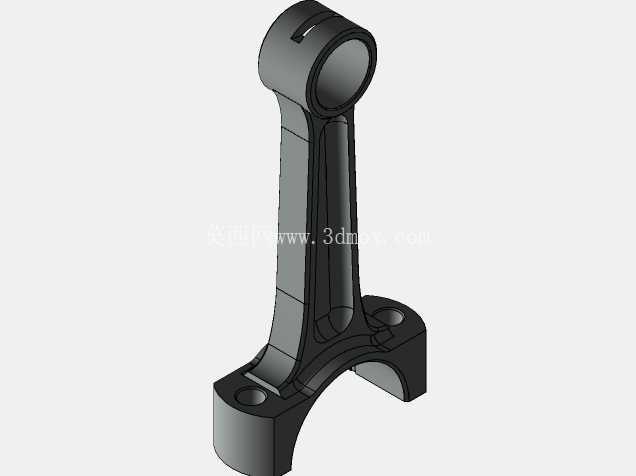

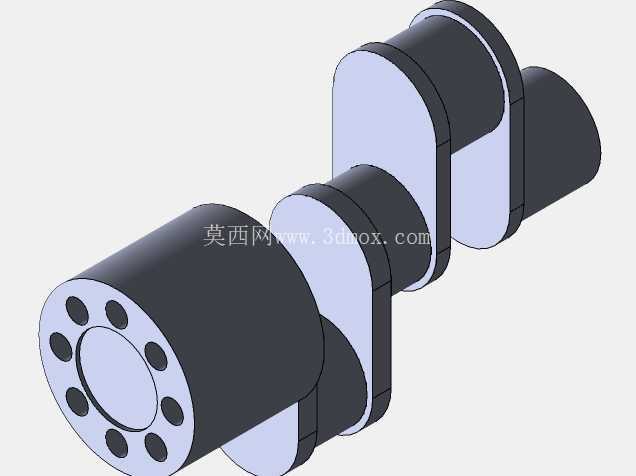

结构细节上，连接活塞与摆臂的连杆采用小头带活塞销衬套、大头带滚针轴承的设计，能承受二冲程发动机高频往复运动下的冲击载荷，摆臂作为活塞往复运动到曲轴旋转运动的中间传动件，其铰接点的位置经过反复迭代优化，可让活塞在做功行程中获得更优的杠杆传动比，提升曲轴端的有效扭矩输出。曲轴的输出端集成了轴承定位台阶，可直接与飞轮、离合器或者负载输入轴连接，减少了动力传递路径上的连接环节，降低了传动过程中的功率损耗。壳体的边角位置都做了圆弧过渡处理，既避免了应力集中导致的壳体开裂问题，也能在设备安装过程中减少锐边对操作人员、配套管线的剐蹭损伤。

从应用适配性来看，该动力结构的横向尺寸控制优势明显，相比同排量直列双缸二冲程发动机，轴向长度缩短近一半，特别适合安装在横向空间局促、纵向空间有一定余量的设备上，比如便携式应急发电机组、轻型无人地面载具、小型水上推进装备、园林作业机械等场景。其对置活塞带来的自平衡特性，也让该动力单元可以直接安装在轻量化机架上，不需要额外增加配重块来抵消振动，能进一步降低整套设备的整体重量，提升便携性与载荷利用率。在建模过程中，所有运动部件的配合间隙都按照实际工程公差要求预留了合理空间，活塞与气缸壁的配合间隙、连杆大小头的轴承间隙、摆臂铰接点的转动间隙都符合小排量内燃机的行业设计规范，可直接用于后续的工程样机试制、运动仿真验证工作。
